Installatie-instructies voor tandwielkoppeling

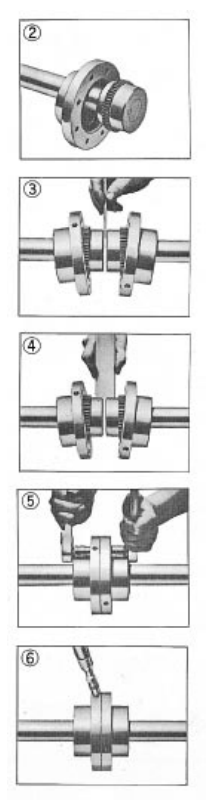

1. Monteer flensmoffen, afdichtingen en naven

Maak alle onderdelen schoon. Smeer de tanden van het gekroonde tandwiel en de O-ring. Plaats de O-ring op de assen. Plaats de flensbussen met afdichtringen op de assen en monteer de naven op hun respectievelijke assen. Sluit de spiebanen af ​​om lekkage te voorkomen. Plaats de stelschroeven en draai vast. Plaats de apparatuur ongeveer uitgelijnd met de naafopening, zoals in Tabel 1.

2. Opening en hoekuitlijning

Gebruik een afstandsstaaf die qua dikte gelijk is aan de opening gespecificeerd in Tabel 1. Plaats de staaf op dezelfde diepte met intervallen van 90° en meet de speling tussen de staaf en het naafvlak met voelsprieten.

3. Offsetuitlijning

Lijn de as uit met een rechte staaf en controleer elke 90°, zie Tabel 1. Controleer met voelsprieten. Zorg ervoor dat u met een meetklok de offsetlimiet niet overschrijdt.

4. Monteer de koppeling

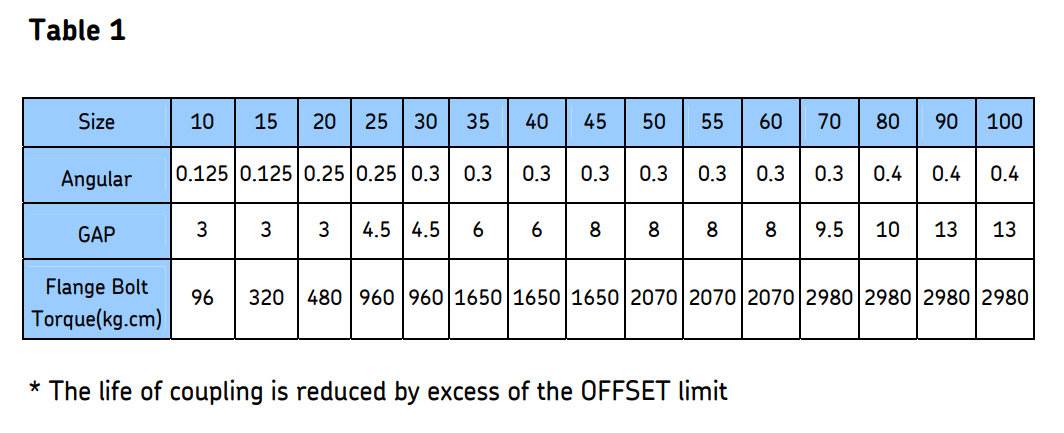

Plaats de pakking tussen de flenzen en draai de bouten vast, waarbij u het smeergat op 90° plaatst. Haal de bevestigingsmiddelen aan met het aanhaalmoment aangegeven in Tabel 1.

5. Grote maat (vanaf maat 70)

Installeer de koppeling zoals hierboven. Verwijder alle smeerpluggen en doe het aanbevolen vet in de koppeling totdat het overtollige vet door een geopend smeergat stroomt. Sluit vervolgens de plug af. Vul het vet totdat het overloopt bij het geopende tegenoverliggende gat.
