De KC-kettingkoppeling, volledig bekend als de "Roller Chain Coupling", is een mechanisch element dat kracht overbrengt door het in elkaar grijpen ...

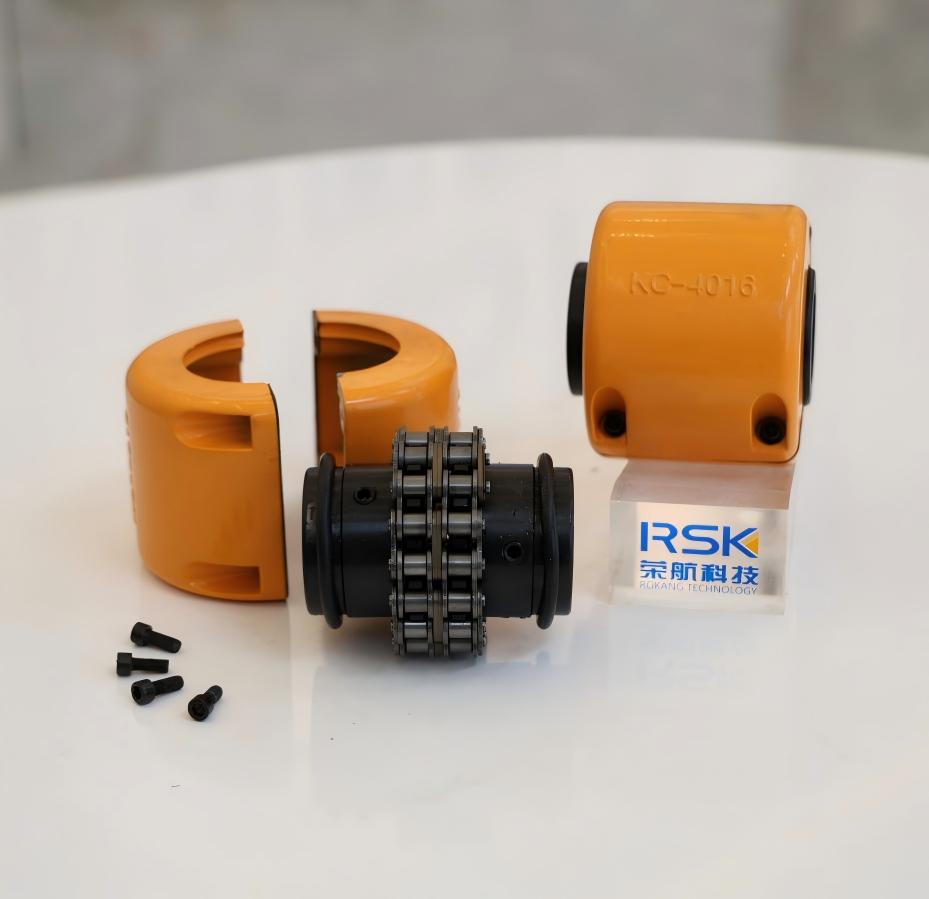

Een kettingkoppeling is een robuust krachtoverbrengingsapparaat dat gebruik maakt van twee tandwielen en een dubbelstrengige rollenketting om assen met elkaar te verbinden, waardoor een gemakkelijke verbinding/loskoppeling mogelijk is en aanzienlijke verkeerde uitlijning van de as wordt opgevangen terwijl het koppel wordt overgebracht, geschikt voor verschillende industriële toepassingen, vooral wanneer de smering wordt gehandhaafd bij hoge snelheden.
Componenten
Tandwielen: Twee tandwielen met tanden die in de ketting grijpen, vaak gehard voor duurzaamheid.
Rollenketting: Een sterke, dubbelstrengige rollenketting wikkelt zich rond beide tandwielen.
Gesplitste behuizing (optioneel): een tweedelige behuizing die de koppeling afdekt voor bescherming en smering, vaak met O-ringen om vet vast te houden.
Belangrijkste kenmerken en voordelen
Eenvoudige aansluiting: één enkele pin zorgt voor een snelle montage en demontage, waardoor de uitvaltijd wordt verminderd.
Hoge duurzaamheid: het koppel wordt gedeeld tussen de ketting en de geharde tandwieltanden voor robuuste prestaties.
Compensatie van verkeerde uitlijning: Interne spelingen absorberen parallelle, hoekige en axiale verkeerde uitlijning tussen assen.
Compact en krachtig: biedt een hoog koppelvermogen voor zijn formaat.
Veelzijdig: verkrijgbaar in verschillende materialen (staal, hars) voor verschillende omgevingen, van algemene krachtoverbrenging tot vuile of corrosieve omstandigheden.
Gebruiksoverwegingen
Smering is cruciaal: Vereist voldoende vet in de kap voor werking op hoge snelheid en een lange levensduur; slechte smering kan leiden tot kettingbreuk.
Installatie: Een juiste uitlijning van tandwielen en assen is belangrijk voor optimale prestaties.
Wanneer een cardanas begint te trillen of de lagertemperatuur onverwacht stijgt, is de uitlijning het eerste gebied dat moet worden onderzocht. In veel servicerapporten is de hoofdoorzaak niet een defect onderdeel,...
LEES MEEREen transportbandaandrijving van 132 kW op een mijnterrein doorliep in één bedrijfsseizoen drie koppelingen. Elke vervanging had dezelfde catalogusgrootte en elke vervanging faalde bij de naaftanden. De fout was ni...
LEES MEERWanneer een transportbandaandrijving gaat neuriën in plaats van ratelen, of een pomptandwielkast een zware last draagt zonder trillingsproblemen, is de tandwielkast vaak de oorzaak. Voor ingenieurs en onderhoudstea...
LEES MEEREen kettingaandrijving is een krachtoverbrengingssysteem met positieve aangrijping dat mechanische energie overbrengt tussen roterende assen door het in elkaar grijpen van een ketting met tandwielen die tandwielen ...
LEES MEERKettingkoppelingen zijn veelgebruikte mechanische componenten die zijn ontworpen om koppel over te brengen tussen twee roterende assen met behulp van tandwielen en een rollenketting. Bekend om hun eenvoudige structuur en sterke draagvermogen, worden kettingkoppelingen vaak toegepast in industriële krachtoverbrengingssystemen waar duurzaamheid, onderhoudsgemak en tolerantie voor verkeerde uitlijning vereist zijn. Hun ontwerp maakt ze geschikt voor zowel standaard bedrijfsomstandigheden als veeleisende industriële omgevingen.
Van transportbanden en mixers tot pompen en materiaalbehandelingsapparatuur: kettingkoppelingen bieden een praktische oplossing voor het verbinden van assen met behoud van een betrouwbare koppeloverdracht.
Een typische kettingkoppeling bestaat uit twee tandwielen die op de aandrijf- en aangedreven assen zijn gemonteerd, verbonden door een dubbelstrengige rollenketting. De tandwieltanden grijpen rechtstreeks in de ketting en vormen het koppeloverdrachtspad tussen de assen.
Bij veel uitvoeringen wordt om de koppeling een gedeelde beschermkap aangebracht. Deze afdekking helpt het smeermiddel vast te houden, beschermt de ketting tegen stof en vuil en verbetert de operationele veiligheid in industriële omgevingen.
Het koppel in een kettingkoppeling wordt overgedragen via de aangrijping tussen de rollenketting en de tanden van het kettingwiel. De belasting wordt verdeeld over meerdere kettingschakels en tanden, waardoor de koppeling ondanks zijn compacte formaat een relatief hoog koppel kan verwerken.
Omdat de ketting met interne spelingen werkt, kan de koppeling de beweging van de as opvangen, terwijl de continue krachtoverbrenging behouden blijft. Dit maakt kettingkoppelingen geschikt voor toepassingen met wisselende belastingen of minder stijve montageomstandigheden.
Een van de praktische voordelen van kettingkoppelingen is hun vermogen om een verkeerde uitlijning van de as te tolereren. De flexibiliteit die wordt geboden door de ketting- en tandwielaangrijping zorgt ervoor dat de koppeling verschillende soorten verkeerde uitlijning kan absorberen zonder onmiddellijke storing.
Hoewel kettingkoppelingen een verkeerde uitlijning kunnen tolereren, helpt een juiste uitlijning tijdens de installatie de levensduur van de ketting en het tandwiel te verlengen.
Kettingkoppelingen worden gewaardeerd vanwege hun eenvoudige montage en demontage. De rollenketting kan doorgaans worden geïnstalleerd of verwijderd door een enkele pin los te koppelen, waardoor de uitvaltijd tijdens onderhoud of vervanging van apparatuur wordt verminderd.
Deze eenvoudige bediening maakt kettingkoppelingen geschikt voor toepassingen waarbij frequente inspecties of componentveranderingen worden verwacht, zoals productielijnen of materiaalbehandelingssystemen.
Smering speelt een cruciale rol in de prestaties en levensduur van kettingkoppelingen. Voldoende vet vermindert de wrijving tussen de kettingrollen en de tanden van het kettingwiel, waardoor slijtage en warmteontwikkeling tijdens het gebruik worden geminimaliseerd.
Voor toepassingen met hogere snelheden wordt gewoonlijk een afgedicht deksel met vetretentie-eigenschappen gebruikt. Onvoldoende smering kan leiden tot versnelde kettingslijtage of zelfs kettingbreuk, waardoor de betrouwbaarheid van het systeem wordt aangetast.
Kettingkoppelingen zijn verkrijgbaar in verschillende materialen en configuraties voor verschillende gebruiksomstandigheden. Standaard stalen tandwielen en kettingen worden veel gebruikt in algemene industriële machines vanwege hun sterkte en duurzaamheid.
Voor corrosieve of vervuilde omgevingen kunnen alternatieve materialen of oppervlaktebehandelingen worden geselecteerd om de weerstand tegen vocht, chemicaliën of schurende deeltjes te verbeteren. Deze variaties vergroten de bruikbaarheid van kettingkoppelingen in verschillende industrieën.
Kettingkoppelingen worden vaak toegepast in machines waar betrouwbare koppeloverbrenging en onderhoudsgemak vereist zijn.
De betrouwbaarheid van een kettingkoppeling hangt af van een nauwkeurige bewerking van de tandwielen, de juiste warmtebehandeling en een consistente kettingkwaliteit. Maatnauwkeurigheid en oppervlaktehardheid hebben een directe invloed op de belastingsverdeling en slijtvastheid.
Met ervaring op het gebied van zware aandrijfcomponenten past Jiangsu Rokang Heavy Industry Technology Co., Ltd. zijn productie- en engineeringcapaciteiten toe om kettingkoppelingsoplossingen te bieden die geschikt zijn voor een breed scala aan industriële bedrijfsomstandigheden.
Kettingkoppelingen bieden een duurzame en praktische oplossing voor industriële krachtoverbrenging. Door hun eenvoudige structuur, hoge koppelcapaciteit, tolerantie voor verkeerde uitlijning en onderhoudsgemak blijven ze een betrouwbare keuze voor veel aandrijfsystemen. Met de juiste installatie en smering kunnen kettingkoppelingen stabiele prestaties en een lange levensduur leveren in diverse industriële toepassingen.
