RSK Rasterkoppelingen Installatie-instructies

De prestaties van de koppeling hangt grotendeels af van hoe u installeert en onderhoudt. De Grid-koppelingen zijn ontworpen om zonder aanpassingen in horizontale of verticale positie te werken.

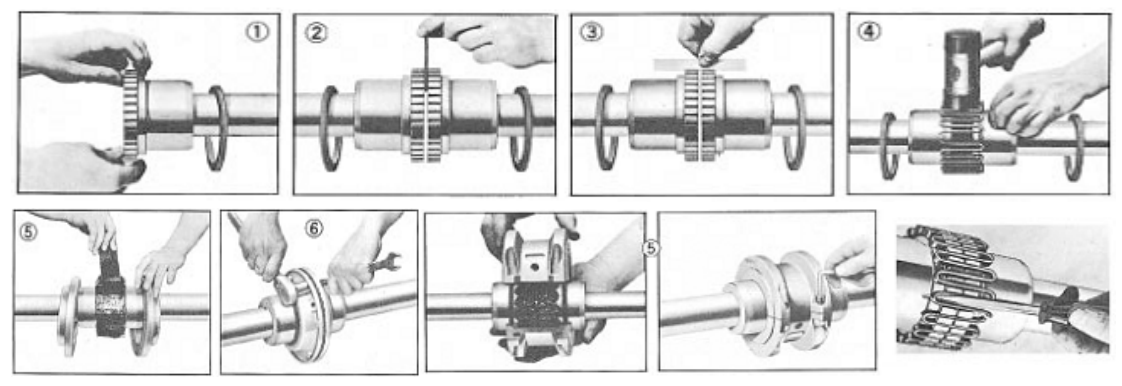

1. Monteer afdichtingen en naven
Reinig alle metalen onderdelen met een niet-ontvlambaar oplosmiddel en controleer de naven, assen en spiebanen op bramen. Smeer de afdichtingen licht in met vet en plaats ze op de assen voordat u de naven monteert. Monteer de naven op hun respectievelijke assen, zodat het naafvlak gelijk ligt met het uiteinde van de assen, tenzij anders aangegeven. Draai de schroeven vast indien geleverd.

2. Opening en hoekuitlijning

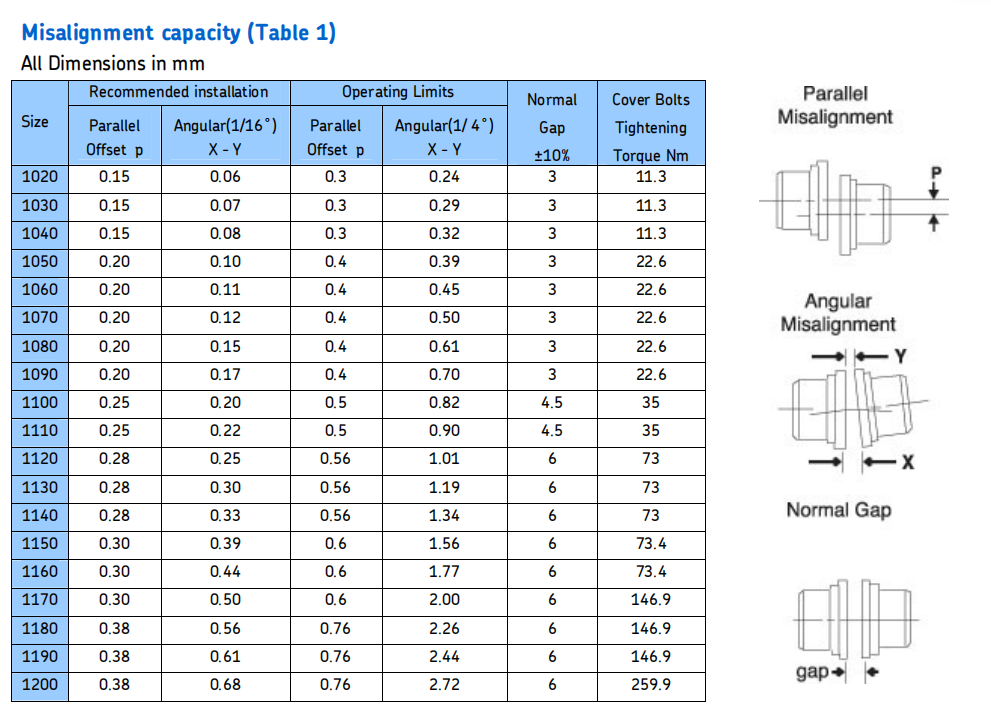

Gebruik een afstandsstaaf die qua dikte gelijk is aan de opening gespecificeerd in Tabel 1. Steek de staaf zoals weergegeven in afb. op dezelfde diepte met intervallen van 90° en meet de speling tussen de staaf en het naafvlak met voelsprieten. Het verschil in minimale en maximale afmetingen mag de in Tabel 1 gespecificeerde hoeklimieten niet overschrijden

3. Offset-uitlijning
Lijn zo uit dat een richtliniaal vierkant (of binnen de limieten gespecificeerd in Tabel 2) op beide naven rust en ook op intervallen van 90°. De speling mag de in Tabel 1 gespecificeerde installatielimieten voor parallelle offset niet overschrijden. Draai alle funderingsbouten vast en herhaal stap 2 en 3. Lijn de koppeling indien nodig opnieuw uit.

4. Raster invoegen
Vul de opening en groeven met het gespecificeerde smeermiddel voordat u het rooster plaatst. Bevestig het raster in dezelfde richting; dit zorgt voor een correct roostercontact met de niet-roterende pen in de dekselhelften. Spreid het rooster iets uit zodat het over de koppeltanden gaat en zet het vast met een zachte hamer.

5. Verpak met vet en monteer de deksels
Vul de ruimtes tussen en rond het rooster met zoveel mogelijk smeermiddel en veeg het overtollige gelijk met de bovenkant van het rooster weg. Plaats de afdichtingen op de naven zodat ze in lijn liggen met de groeven in het deksel. Plaats de pakkingen op de flens van de onderste dekselhelft en monteer de deksels zo dat de merktekens zich aan dezelfde kant bevinden. Duw de pakkingen naar binnen totdat ze tegen de afdichtingen aankomen en zet de dekselhelften vast met bevestigingsmiddelen, draai ze vast tot het aanhaalmoment aangegeven in de tabel. Zorg ervoor dat de pakkingen op hun plaats blijven tijdens het aandraaien van de bevestigingsmiddelen.
