Wholesale Fixed Type Constant Velocity Joint

Thuis / Producten / Constant Velocity (CV)-gewricht / Vast soort
Categorieën
Aanbevolen producten
Neem contact met ons op

Fixed Type CV Joints Suppliers

Vast schijftype

Kenmerken
Grotere toegestane werkhoek

Hoewel dit varieert afhankelijk van de CVJ-maat en het beoogde toerental, is de maximaal toegestane werkhoek van dit type verbinding 18° met hoes.


Voor de tussenas zijn geen glijspieën nodig

De tussenas heeft geen schuifspieën nodig, omdat de axiale uitzetting en de montagemontageafstand worden bereikt door de schuifspieën van de binnenring en de as aan de vrije zijde.


Kortere schachtlengte
De tussenas kan veel korter worden ontworpen, omdat er geen glijspieën nodig zijn.


Geschikt voor rotatie op hoge snelheid

De massieve assen voor hogesnelheidsverbindingen zijn met precisie vervaardigd en de stalen pijpschachten zijn dynamisch in balans.


Hoger veiligheidsniveau

Een cilindrisch buitenoppervlak betekent dat tijdens het hanteren de vingers van de werknemer niet bekneld raken door het juk.

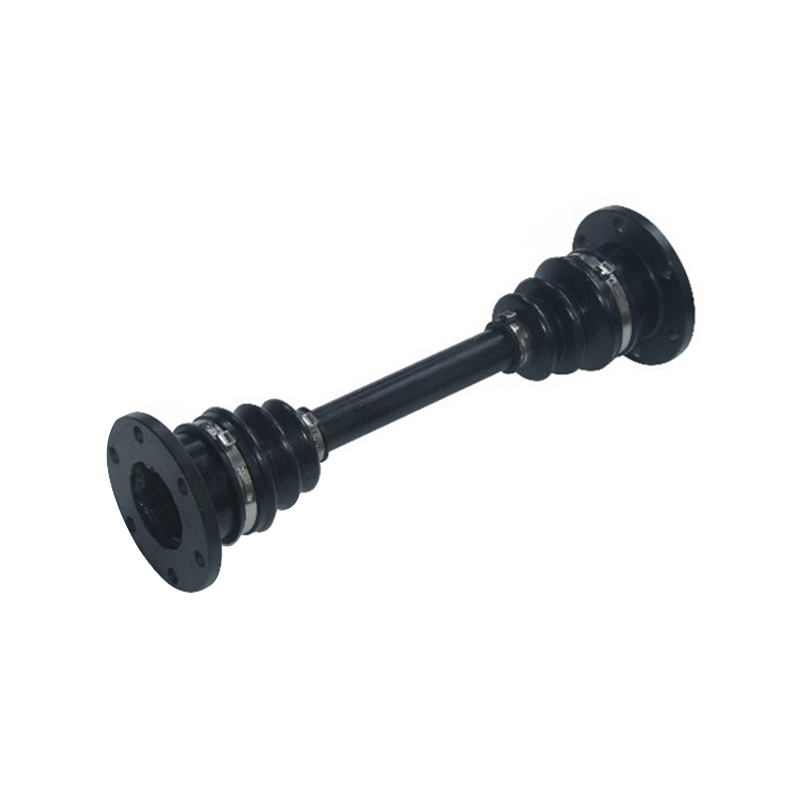

Vast bekertype

Kenmerken


Grotere toegestane werkhoek

De maximaal toegestane werkhoek met de juiste CVJ is 42°. Hoewel deze varieert afhankelijk van het beoogde toerental, bedraagt ​​de maximaal toegestane werkhoek van het scharnier met een laars 25° in dynamische toestand en 38° in statische toestand.


Uitstekende afdichting en smeermiddelvrij

Omdat ze zijn afgedicht met balglaarzen, kunnen de CVJ's worden gebruikt in omgevingen waar ze regelmatig worden blootgesteld aan waterspatten, vochtigheid en stof.


Grotere expansie
De CVJ's met tussenliggende spline-as bieden een grotere axiale expansie.


Eenvoudige installatie en verwijdering

De eigenlijke CVJ wordt met doorgaande bouten aan de flensnaaf bevestigd. Zo kan de verbinding gemakkelijk worden geïnstalleerd of verwijderd.

Over Rokang
Jiangsu Rokang Zware Industrie Technologie Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Fixed Type CV Joints Suppliers and Fixed Constant Velocity Joint Company in China. Het bedrijf houdt zich al vele jaren bezig met onderzoek, ontwikkeling en productie van universele koppelingen met constante snelheid van het kogelkooitype, universele koppelingen van het kruisastype en trommeltandwielkoppelingen. Het heeft een nauwe samenwerking tussen industrie en universiteit en onderzoek uitgevoerd met militaire en lokale wetenschappelijke onderzoeksinstituten en de afdeling Power Engineering van de PLA Naval Academy, en is voortdurend uitgebreid naar de gebieden van precisie, zware belasting en hoge snelheid. De producten hebben met succes buitenlandse bekende merkproducten vervangen door uitstekende prestaties, en de procestechnologie heeft het internationale geavanceerde niveau bereikt. Het is op grote schaal gebruikt in hijs- en transportmachines, metallurgische machines, metaalwalsen, technische machines, mijnbouwmachines, petrochemie, textielmachines, militaire schepen, gepantserde voertuigen, spoorweglocomotieven, speciale voertuigen en andere gebieden. De productkwaliteit en service worden door de meerderheid van de gebruikers erkend en geprezen en worden geëxporteerd naar Europa, Amerika, Rusland, het Midden-Oosten, India en andere landen en regio's. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Wholesale Fixed Type Constant Velocity Joint. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

Certificaat van eer

Nieuws
Kennis van de industrie

Hoekbeoordelingen: waarom 'opstart'-nummers meestal de echte beperking zijn

Grote kopers benchmarken vaak op ‘maximale hoek’, maar in de praktijk is de beperkende factor vaak de laars: vouwgeometrie, klemvastheid, vetverplaatsing en warmte bij dynamische geleding. Behandel ‘with boot’-waarden als de aankoopbasislijn, want dat is wat er in het veld gebeurt.

Praktische interpretatie van inkoopspecificaties

  • Als uw werkingsbereik de hoek met beperkte laars nadert, moet u worden gevalideerd bij het beoogde toerental en de beoogde temperatuur, en niet alleen een statische controle van de articulatie.
  • Voor het type met vaste cup moet u de aangegeven limieten onderscheiden: 25° dynamisch met laars tegen 38° statisch met laars —ze zijn niet uitwisselbaar voor werkcycli met continue articulatie.
  • Voor het type met vaste schijf geldt de algemeen genoemde 18° met kofferbak moet worden gecombineerd met balansvereisten en vetselectie om snelle opwarming van de kofferbak te voorkomen.
  • Vraag naar details over het materiaal van de schoen en de balg als er in uw omgeving sprake is van spatten, stof of schurende slurry; afdichtingsprestaties zijn een specificatie-item en geen marketingbijvoeglijk naamwoord.

Wanneer we een prijsopgave voor volume geven, geven we er de voorkeur aan om de hoekwaarden af ​​te stemmen op de gemeten voertuig-/installatiegeometrie en vervolgens te valideren op basis van een dynamisch testplan. Dit is waar een one-stop-productie- en inspectiemogelijkheid helpt de resultaten consistent te houden tussen batches.

Rotatie op hoge snelheid: balans, slingering en warmte zijn één probleem

Wanneer het toerental toeneemt, Vaste homokineten prestaties gaan minder over het nominale koppel en meer over trillingsbeheersing en thermisch beheer. Zelfs een robuuste verbinding kan ondermaats presteren als de as-verbindingsconstructie niet in balans is met de gevoeligheid van de toepassing.

Wat u moet vragen in de technische checklist van een koper

  • Dynamische balanswaarde en rapportage voor de volledige montage (gewrichtsas), niet alleen componenten.
  • Slingerlimieten bij spiediameters en meetmethode (opspanning, datumdefinitie en inspectiefrequentie).
  • Temperatuurlimieten voor bagageruimte en vetselectie voor aanhoudende articulatie op hoge snelheid; hitte versnelt de vetafbraak en de veroudering van de schoen.
  • Verificatie onder de beoogde bedrijfshoek omdat de onbalanskrachten toenemen met zowel het toerental als de articulatie.

We investeren zwaar in precisiebewerking en dynamisch testen, omdat dit voor toepassingen met hoge snelheid de winnende formule is bewerkingsnauwkeurigheid balans gevalideerde smering , geen enkele ‘sterkste materiaal’-claim.

Afdichting in echte omgevingen: Boot Design is uw onderhoudsplan

De afdichtingsprestaties bepalen of u een “smeermiddelvrije” levensduur in het veld heeft of terugkerende verbindingsfouten als gevolg van het binnendringen van verontreiniging. Balglaarzen bieden doorgaans een robuuste afdichting tegen waterspatten, vocht en stof, maar alleen als de klem- en balggeometrie overeenkomen met de inschakelduur.

Inkoopgerichte faalpreventie

  • Specificeer de afdichtingsvereisten per soort blootstelling (waternevel, onderdompelingsrisico, stofklasse) en temperatuurbereik; vermijd generieke ‘goede afdichting’-taal.
  • Vereist validatie van de schoenretentie (aftrekken van de klem, drukcycli en buiguithoudingsvermogen in de doelhoek).
  • Stem de vetvulhoeveelheid en het ontluchtingsgedrag af op de veranderingen in het bagageruimtevolume tijdens het knikken; te veel vulling kan de schoendruk en klemspanning verhogen, te weinig vulling versnelt de slijtage.

Uit onze ervaring met het ondersteunen van exportmarkten blijkt dat de meest kosteneffectieve verbetering voor zware omstandigheden vaak een upgrade van de boot-en-klem is die door testen is gevalideerd, en niet een overontworpen verbinding die nog steeds verontreinigingen opneemt.

Bout-flensinterfaces: losraken en wrijving voorkomen bij komvormige assemblages

Vaste komvormige verbindingen worden gewoonlijk met doorgaande bouten aan een flensnaaf bevestigd, waardoor gemakkelijke installatie en verwijdering mogelijk is. Voor volumeprogramma's zijn het interfaceontwerp en de aanscherpingsstrategie de punten waar betrouwbaarheid op lange termijn wordt gewonnen of verloren.

Interfacecontroles die het garantierisico verminderen

  • Definieer de kwaliteit van de bout, de coating en de smeringsconditie, omdat koppel-tot-klemming zeer gevoelig is voor wrijvingsvariaties.
  • Specificeer de aanhaalmethode (koppel, koppelhoek of spanningscontrole) en vermeld de auditfrequentie voor assemblagelijnen.
  • Controleer de vlakheid van het flensoppervlak en de oppervlakteafwerking om microslip te verminderen; piekeren op het grensvlak gaat vaak vooraf aan loskomen.
  • Als u schroefdraadborgmiddelen of moeren met heersend koppel gebruikt, valideer dan de prestaties na thermische cycli en blootstelling aan vet-/olienevel.

Wanneer we leveren voor grootschalige constructies, geven we er de voorkeur aan om een ​​consistent koppelspecificatiepakket te bieden met inspectiecontrolepunten; stabiele interfaces beschermen uw stroomafwaartse assemblageopbrengst en uw reputatie in het veld.

Veiligheid en bediening: waarom externe geometrie een KPI op de werkplek kan zijn

Grote kopers zien de ergonomie van het hanteren soms over het hoofd als ‘niet-technisch’, maar het risico op letsel en de variabiliteit in de montagetijd worden meetbare kosten op grote schaal. Een cilindrisch buitenoppervlak vermindert knelpunten in vergelijking met jukachtige geometrieën, waardoor de veiligheid en consistentie van de operator worden verbeterd.

Eenvoudige bediening die de lijnefficiëntie verbetert

  • Specificeer de hanteringskenmerken (greepzones, beschermkappen, verpakkingsrichting) in de aankoopspecificatie, niet alleen in logistieke opmerkingen.
  • Randbreuk- en braamcontrole vereisen waar operators met onderdelen communiceren; kleine bramen veroorzaken grote stroomafwaartse problemen.
  • Standaardiseer de verpakking om vervorming van de kofferbak tijdens het transport te voorkomen; Het vormgeheugen van de laars kan de initiële afdichtingsprestaties beïnvloeden.

We hebben gezien dat het verbeteren van de veiligheid bij het hanteren niet alleen ‘nice to have’ is; het kan het nabewerkingswerk direct verminderen en de doorvoer stabiliseren, vooral wanneer de productievolumes snel opschalen.

Inspectiestrategie voor volumebestellingen: waardoor CVJ-problemen in een vroeg stadium worden opgemerkt

Bij inkoop van grote hoeveelheden is het doel om afwijkingen op te sporen voordat deze in de praktijk uitmonden in fouten. Vaste homokineten vereisen een combinatie van dimensionale controle, materiaalverificatie en dynamische prestatiecontroles, omdat meerdere kleine afwijkingen kunnen leiden tot trillingen, hitte of slijtage.

Aanbevolen inspectiebundel om op contracten te specificeren

  • Dimensionaal: kritische datums, spielijngeometrie en diameters van de kofferbak; inclusief peilende R&R-verwachtingen, indien van toepassing.
  • Fysisch/chemisch: verificatie van warmtebehandeling en bemonsteringsplan voor de metallurgie om de resultaten van de hardheid en microstructuur te stabiliseren.
  • Dynamisch: balans-, ruis-/trillings- en uithoudingstests afgestemd op uw hoek-/RPM-bereik.
  • Traceerbaarheid: markering op batchniveau en behoud van testgegevens om de insluiting te versnellen als zich afwijkingen voordoen.

Omdat we geïntegreerde machinale bewerking, warmtebehandeling en dynamische tests uitvoeren, kunnen we de kringloop doorgaans sneller sluiten als een parameter verandert. Dit is een van de redenen waarom veel grootkopers de voorkeur geven aan een leverancier met end-to-end-mogelijkheden boven een gefragmenteerde toeleveringsketen.
