Custom Drum Gear Couplings

Thuis / Producten / Tandwielkoppelingen
Categorieën
Aanbevolen producten
Neem contact met ons op

Tandwielkoppelingen Manufacturers

Een tandwielkoppeling is een mechanische connector met een hoog koppel voor niet-collineaire assen, waarbij gebruik wordt gemaakt van interne/externe tandwieltanden in hulzen om kracht over te brengen en tegelijkertijd te compenseren voor hoek-, radiale en axiale verkeerde uitlijning, waardoor deze ideaal is voor zwaar industrieel gebruik zoals staalfabrieken, pompen en transportbanden waar een hoge vermogensdichtheid en betrouwbaarheid cruciaal zijn, hoewel de juiste smering en onderhoud voor een lange levensduur vereist zijn.

Hoe het werkt

Componenten: Op elke as zijn twee naven (met externe tandwieltanden) bevestigd, verbonden door moffen (met interne tandwieltanden).

Compensatie van verkeerde uitlijning: De tandwieltanden maken beweging en buiging mogelijk om hoekige (zijwaartse), radiale (offset) en axiale (eind-tot-eind) verkeerde uitlijning tussen assen aan te pakken.

Koppeltransmissie: Hoog oppervlaktecontact tussen de gekroonde tandwieltanden zorgt voor een efficiënte krachtoverdracht met hoog koppel en uitzonderlijke torsiestijfheid.

Belangrijkste kenmerken en voordelen

Hoog koppel: Kan zeer hoge koppelbelastingen aan.

Compact: Biedt een hoge vermogen-gewichtsverhouding, past in krappe ruimtes.

Betrouwbaar: Biedt een lange levensduur met de juiste smering.

Veelzijdig: verkrijgbaar in verschillende configuraties (enkele/dubbele koppeling, stijve/flexibele helften) voor verschillende behoeften.

Toepassingen

Rolaandrijvingen (staal-, papierindustrie)

Pompen, ventilatoren, transportbanden

Apparatuur voor energieopwekking

Onderhoud

Vereist periodieke smering (vet) om de tandwieltanden te beschermen.

Een juiste uitlijning tijdens de installatie is van cruciaal belang voor de betrouwbaarheid en levensduur.

Over Rokang
Jiangsu Rokang Zware Industrie Technologie Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Gear Couplings Manufacturers and Drum Gear Couplings Factory in China. Het bedrijf houdt zich al vele jaren bezig met onderzoek, ontwikkeling en productie van universele koppelingen met constante snelheid van het kogelkooitype, universele koppelingen van het kruisastype en trommeltandwielkoppelingen. Het heeft een nauwe samenwerking tussen industrie en universiteit en onderzoek uitgevoerd met militaire en lokale wetenschappelijke onderzoeksinstituten en de afdeling Power Engineering van de PLA Naval Academy, en is voortdurend uitgebreid naar de gebieden van precisie, zware belasting en hoge snelheid. De producten hebben met succes buitenlandse bekende merkproducten vervangen door uitstekende prestaties, en de procestechnologie heeft het internationale geavanceerde niveau bereikt. Het is op grote schaal gebruikt in hijs- en transportmachines, metallurgische machines, metaalwalsen, technische machines, mijnbouwmachines, petrochemie, textielmachines, militaire schepen, gepantserde voertuigen, spoorweglocomotieven, speciale voertuigen en andere gebieden. De productkwaliteit en service worden door de meerderheid van de gebruikers erkend en geprezen en worden geëxporteerd naar Europa, Amerika, Rusland, het Midden-Oosten, India en andere landen en regio's. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Drum Gear Couplings. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

Certificaat van eer

Nieuws
Kennis van de industrie

Begrip Tandwielkoppelingen op het gebied van zware krachtoverbrenging

Tandwielkoppelingen zijn veelgebruikte mechanische connectoren die zijn ontworpen voor het overbrengen van een hoog koppel tussen roterende assen die niet perfect zijn uitgelijnd. Door gebruik te maken van de aangrijping tussen externe tandwieltanden op naven en interne tandwieltanden in moffen, bereiken tandwielkoppelingen een stabiele koppeloverdracht terwijl ze gecontroleerde beweging tussen assen mogelijk maken. Dit structurele principe maakt ze geschikt voor industriële omgevingen waar belastingschommelingen, asdoorbuiging en installatietoleranties gebruikelijk zijn.

Vergeleken met elastische of op rubber gebaseerde koppelingen richten tandwielkoppelingen zich op mechanische sterkte en torsiestijfheid. Hun compacte structuur ondersteunt een hoge vermogensdichtheid, die vaak vereist is in metallurgische apparatuur, zware transportbanden, walserijen en grootschalige pompen.

Werkingsprincipe van tandwielkoppelingen

Een standaard versnellingskoppeling bestaat uit twee naven die op de aandrijf- en aangedreven assen zijn gemonteerd, samen met een of twee hulzen die de naven omsluiten. De naven zijn voorzien van externe tandwieltanden, terwijl de bussen zijn voorzien van overeenkomstige interne tandwieltanden. Het koppel wordt overgedragen door het continu in elkaar grijpen van deze tanden.

Om een ​​verkeerde uitlijning van de as op te vangen, zijn de tandwieltanden vaak gekroond. Hierdoor kunnen de tanden tijdens het gebruik enigszins verschuiven, waardoor hoek-, radiale en axiale verplaatsingen worden gecompenseerd zonder de krachtoverbrenging te onderbreken. Een goede smering tussen de tandoppervlakken vermindert wrijving en slijtage tijdens deze beweging.

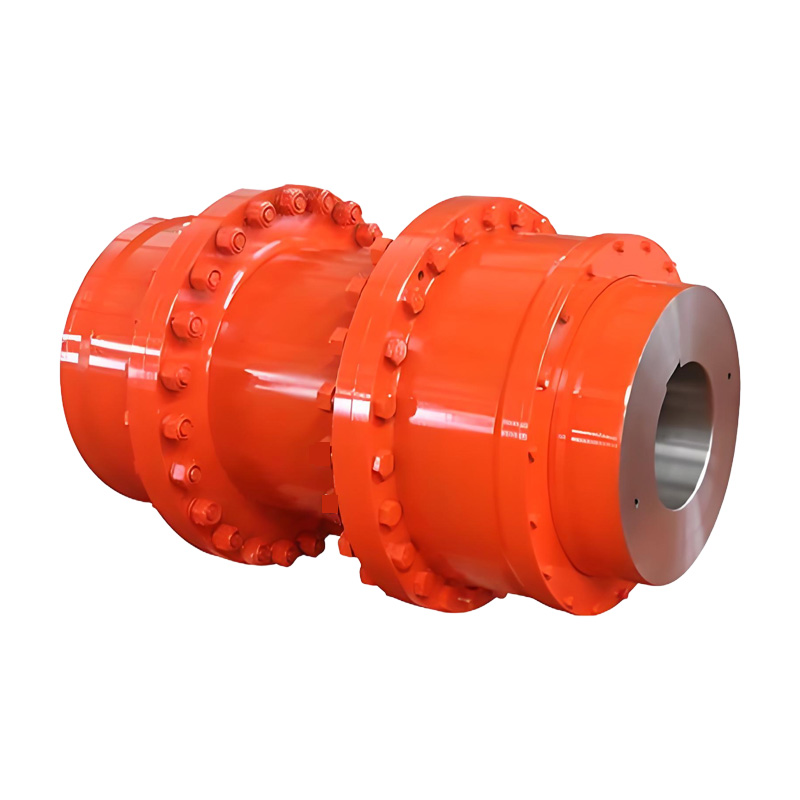

Trommeltandwielkoppelingen en hun structurele kenmerken

Trommeltandwielkoppelingen zijn een gespecialiseerd type tandwielkoppeling waarbij de huls een trommelvormig profiel aanneemt. Dit ontwerp vergroot het contactoppervlak tussen de tandwieltanden tijdens verkeerd uitgelijnde werking, waardoor de belasting gelijkmatiger over het tandoppervlak wordt verdeeld.

Bij toepassingen met zware belasting, zoals staalwals- en mijnbouwmachines, helpen trommeltandwielkoppelingen de plaatselijke spanning te verminderen en de operationele stabiliteit te verbeteren. De geometrie van de trommeltandwielstructuur ondersteunt een grotere hoekverplaatsing terwijl een consistente koppeloverdracht behouden blijft.

Mogelijkheden voor compensatie van verkeerde uitlijning

Een van de kernfuncties van tandwielkoppelingen en trommeltandwielkoppelingen is hun vermogen om meerdere soorten verkeerde uitlijning aan te kunnen. Deze mogelijkheid is essentieel in grote mechanische systemen waar tijdens bedrijf thermische uitzetting, zetting van de fundering of asdoorbuiging kan optreden.

  • Hoekafwijking veroorzaakt door ashelling
  • Radiale uitlijningsfout als gevolg van parallelle asverschuiving
  • Axiale verplaatsing als gevolg van thermische uitzetting of belastingsveranderingen

Het gekroonde tandprofiel speelt een centrale rol bij het mogelijk maken van deze bewegingen, terwijl de stabiele verbinding tussen de bijpassende componenten behouden blijft.

Koppelcapaciteit en vermogensdichtheid

Tandwielkoppelingen staan bekend om hun vermogen om een zeer hoog koppel over te brengen binnen een relatief klein bereik. Door het metaal-op-metaal contact tussen de tandwieltanden kunnen ze lasten aan die de mogelijkheden van veel flexibele koppelingstypen te boven gaan.

Dit hoge koppelvermogen maakt tandwielkoppelingen geschikt voor toepassingen waarbij de ruimte beperkt is, maar de mechanische vermogenseisen hoog zijn. Trommeltandwielkoppelingen versterken dit kenmerk verder door de verdeling van de belasting onder verkeerd uitgelijnde omstandigheden te verbeteren.

Industriële toepassingen van tandwiel- en trommeltandwielkoppelingen

Vanwege hun structurele sterkte en operationele stabiliteit worden tandwielkoppelingen en trommeltandwielkoppelingen op grote schaal toegepast in de zware industrie. Het gebruik ervan ondersteunt de continue werking in systemen die onderhevig zijn aan schokbelastingen en variabele werkomstandigheden.

  • Walserijaandrijvingen in de staal- en non-ferrometaalproductie
  • Grote pompen, ventilatoren en compressoren in energie- en petrochemische installaties
  • Transportbanden en hefapparatuur in de mijnbouw en de behandeling van bulkmateriaal
  • Mariene voortstuwingssystemen en spoorweguitrusting

Overwegingen bij onderhoud en smering

Smering speelt een cruciale rol in de levensduur van tandwielkoppelingen. Vet of olie vormt een beschermende film op de tandoppervlakken van de tandwielen, waardoor wrijving wordt verminderd en slijtage tijdens relatieve beweging wordt geminimaliseerd.

Regelmatige inspectie van afdichtingen, smeermiddelconditie en tandoppervlakken draagt ​​bij aan een stabiele werking. Een correcte asuitlijning tijdens de installatie draagt ​​ook bij aan het verminderen van abnormale belastingen op de koppelingscomponenten.

Productiekracht achter betrouwbare tandwielkoppelingen

Jiangsu Rokang Heavy Industry Technology Co., Ltd. heeft uitgebreide productiemogelijkheden ontwikkeld, waaronder mechanisch ontwerp, precisiebewerking, warmtebehandeling en lassen. Met complete verwerkingsapparatuur en kwaliteitsinspectiesystemen ondersteunt het bedrijf de consistente productie van tandwielkoppelingen en trommeltandwielkoppelingen voor veeleisende industriële omgevingen.

Door langdurig onderzoek en samenwerking met wetenschappelijke onderzoeksinstellingen heeft Rokang zijn productassortiment uitgebreid naar precisie-, zware-belasting- en hogesnelheidskoppelingsoplossingen. Deze producten worden toegepast in de metallurgie, mijnbouw, petrochemie, transport en maritieme industrie en voldoen aan uiteenlopende bedrijfsomstandigheden.

Vergelijking van standaard tandwielkoppelingen en trommeltandwielkoppelingen

Structuur Ontwerp met rechte mouwen Trommelvormig hulsprofiel
Belastingverdeling Standaard tandcontact Gelijkmatiger tandcontact
Capaciteit voor verkeerde uitlijning Matig Hogere hoektolerantie
Typische toepassingen Algemene zware machines Staalfabrieken en mijnbouwapparatuur

Conclusie

Tandwielkoppelingen en trommeltandwielkoppelingen blijven sleutelcomponenten in zware krachtoverbrengingssystemen. Hun mechanische sterkte, hoog koppelvermogen en het vermogen om verkeerde uitlijning op te vangen, ondersteunen een stabiele werking in complexe industriële omgevingen. Ondersteund door geavanceerde productieprocessen en toepassingservaring blijven deze koppelingsoplossingen een belangrijke rol spelen in moderne industriële apparatuur.
