Custom Servo Motor Diaphragm Couplings

Thuis / Producten / Servokoppelingen / Diafragmakoppelingen
Categorieën
Aanbevolen producten
Neem contact met ons op

Servo Motor Diaphragm Couplings Suppliers

Een membraankoppeling voor een servomotor verbindt assen, brengt het koppel nauwkeurig over tijdens het buigen om kleine axiale, radiale en hoekafwijkingen te compenseren, fungeert als een vitale schakel met lage traagheid, hoge torsiestijfheid, nul speling (vaak) en vereist geen smering, waardoor het perfect is voor krachtige servosystemen die nauwkeurigheid en efficiëntie nodig hebben.

Hoe het werkt

Structuur: Het maakt gebruik van een of meer dunne, metalen membranen (zoals flexibele metalen platen) ingeklemd tussen twee naven of hulzen die verbinding maken met de motor en de aangedreven belasting (zoals een kogelomloopspindel).

Koppeltransmissie: Het koppel verplaatst zich van de aandrijfas, via de naaf, over de buigbare membranen en naar de aangedreven as.

Compensatie van verkeerde uitlijning: De inherente flexibiliteit van het diafragma zorgt ervoor dat het kan buigen en draaien, waardoor kleine fouten in de uitlijning (axiaal, radiaal, hoekig) worden geabsorbeerd zonder de lagers of de motor te belasten.

Zero Backlash: Veel ontwerpen maken gebruik van nauwkeurig bewerkte componenten en strakke passingen (zoals vastgezette verbindingen of elektronenstraallassen) om speling (speling) te elimineren, waardoor nauwkeurige bewegingen worden gegarandeerd die de commando's van de servo weerspiegelen.

Belangrijkste voordelen in servosystemen

Precisie: uitstekende koppelstijfheid en nul speling zorgen voor nauwkeurigheid.

Efficiëntie: Lage traagheid vermindert energieverlies, ideaal voor snel accelererende systemen.

Onderhoudsvrij: geen smering nodig, lange levensduur.

Bescherming: dempt schokken en trillingen en beschermt gevoelige componenten.

Gecontroleerd falen: Kan zo worden ontworpen dat het op voorspelbare wijze faalt tijdens ernstige overbelasting, waardoor machines worden beschermd.

Waarom het wordt gebruikt met servomotoren

Servomotoren vereisen hoge precisie, snelle respons en nauwkeurige positionering. Membraankoppelingen bieden de stijve, spelingvrije verbinding die nodig is om de precieze elektronische commando's van de motor om te zetten in mechanische beweging zonder de nauwkeurigheid te verliezen, waardoor ze de voorkeur verdienen boven universele koppelingen.

Over Rokang
Jiangsu Rokang Zware Industrie Technologie Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Servo Motor Diaphragm Couplings Suppliers and Servo Motor Diaphragm Couplings Factory in China. Het bedrijf houdt zich al vele jaren bezig met onderzoek, ontwikkeling en productie van universele koppelingen met constante snelheid van het kogelkooitype, universele koppelingen van het kruisastype en trommeltandwielkoppelingen. Het heeft een nauwe samenwerking tussen industrie en universiteit en onderzoek uitgevoerd met militaire en lokale wetenschappelijke onderzoeksinstituten en de afdeling Power Engineering van de PLA Naval Academy, en is voortdurend uitgebreid naar de gebieden van precisie, zware belasting en hoge snelheid. De producten hebben met succes buitenlandse bekende merkproducten vervangen door uitstekende prestaties, en de procestechnologie heeft het internationale geavanceerde niveau bereikt. Het is op grote schaal gebruikt in hijs- en transportmachines, metallurgische machines, metaalwalsen, technische machines, mijnbouwmachines, petrochemie, textielmachines, militaire schepen, gepantserde voertuigen, spoorweglocomotieven, speciale voertuigen en andere gebieden. De productkwaliteit en service worden door de meerderheid van de gebruikers erkend en geprezen en worden geëxporteerd naar Europa, Amerika, Rusland, het Midden-Oosten, India en andere landen en regio's. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Servo Motor Diaphragm Couplings. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

Certificaat van eer

Nieuws
Kennis van de industrie

Servomotor-membraankoppelingen in precisiebewegingssystemen

Membraankoppelingen voor servomotoren zijn gespecialiseerde componenten voor krachtoverbrenging die zijn ontworpen om servomotoren te verbinden met aangedreven elementen zoals kogelomloopspindels, lineaire actuatoren of precisietandwielkasten. Hun primaire rol is het overbrengen van koppel met hoge nauwkeurigheid, terwijl ze geen speling en stabiel torsiegedrag behouden. In krachtige servosystemen heeft de koppeling rechtstreeks invloed op de positioneringsnauwkeurigheid, reactiesnelheid en operationele stabiliteit op de lange termijn.

Vergeleken met flexibele koppelingen voor algemeen gebruik, worden membraankoppelingen geselecteerd waar precisie en efficiëntie van cruciaal belang zijn. Hun op metaal gebaseerde elastische structuur ondersteunt consistente bewegingscontrole in dynamische automatiseringsomgevingen.

Structureel ontwerp van membraankoppelingen van servomotoren

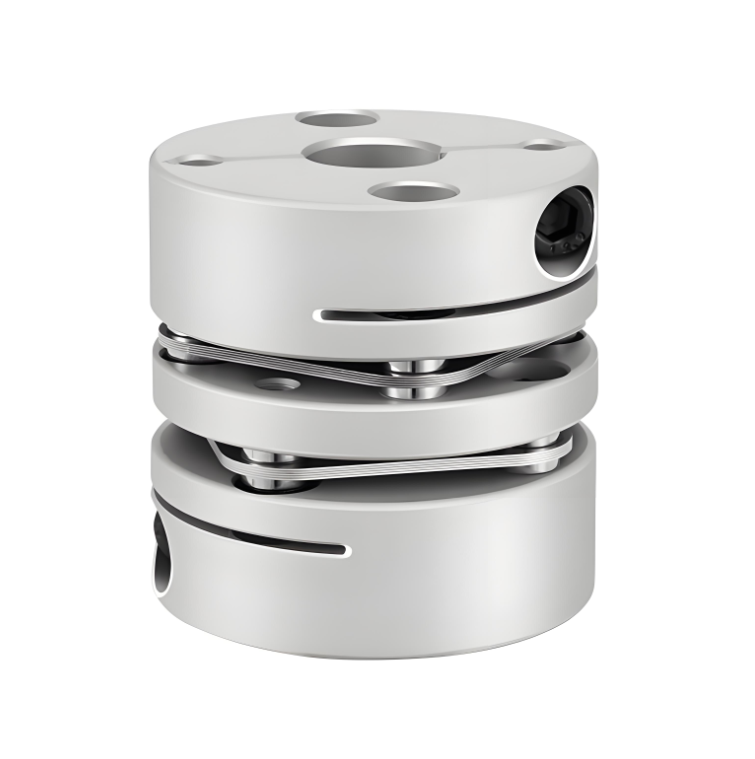

Een membraankoppeling van een servomotor bestaat doorgaans uit twee naven die zijn verbonden door een of meer dunne metalen membranen. Deze membranen zijn vervaardigd als flexibele platen of schijfvormige elementen en zijn tussen de motoras en de aangedreven as gepositioneerd. De naven worden rechtstreeks op de assen gemonteerd met behulp van klemming, spiebaan of andere nauwkeurige bevestigingsmethoden.

De membraanelementen zijn ontworpen om elastisch te buigen onder belasting, terwijl ze torsiestijf blijven. Deze balans tussen flexibiliteit en stijfheid zorgt ervoor dat de koppeling het koppel nauwkeurig kan overbrengen en tegelijkertijd kleine afwijkingen van de as kan opvangen.

Koppeloverdracht door elastische metalen membranen

Bij een servomotor-membraankoppeling stroomt koppel van de motoras naar de eerste naaf, over de membraanelementen en naar de naaf die is verbonden met de aangedreven belasting. Het transmissiepad berust op elastische vervorming van het diafragma in plaats van op glijdend of rollend contact.

Omdat het koppel wordt overgebracht via een doorlopende metalen structuur, vertoont de koppeling een hoge torsiestijfheid. Deze eigenschap ondersteunt een nauwkeurige koppelrespons en minimaliseert de hoekafbuiging tijdens snelle acceleratie of belastingsveranderingen.

Compensatie van verkeerde uitlijning zonder lagerspanning

Een kleine verkeerde uitlijning tussen servomotorassen en aangedreven componenten is in praktische installaties onvermijdelijk. Servomotor-membraankoppelingen compenseren deze afwijkingen door het gecontroleerd buigen van de membraanelementen.

  • Axiale verplaatsing veroorzaakt door thermische uitzetting
  • Hoekafwijking door montagetoleranties
  • Kleine parallelle as-offsets

Door deze bewegingen intern te absorberen, vermindert de koppeling de overdracht van ongewenste krachten op motorlagers en aangedreven apparatuur, waardoor een langere levensduur wordt ondersteund.

Geen speling en bewegingsnauwkeurigheid

Geen speling is essentieel in servogestuurde systemen waarbij bewegingsopdrachten direct in mechanische beweging moeten worden vertaald. Veel servomotor-membraankoppelingen bereiken nulspeling dankzij nauwkeurig bewerkte naven, strak gecontroleerde membraangeometrie en veilige verbindingsmethoden zoals bout- of lasverbindingen.

Deze stijve, spelingsvrije verbinding zorgt voor een nauwkeurige synchronisatie tussen de servomotor en de aangedreven as, waardoor de herhaalbaarheid en positioneringsnauwkeurigheid in gesloten regelsystemen wordt verbeterd.

Lage traagheid en hoge dynamische prestaties

Membraankoppelingen voor servomotoren zijn doorgaans ontworpen met een lage massa en compacte geometrie. Een verminderd traagheidsmoment beperkt de belasting die naar de motor wordt gereflecteerd, waardoor snellere acceleratie en vertraging mogelijk is.

Bij hogesnelheidsautomatisering en robotica draagt ​​deze lage traagheid bij aan kortere cyclustijden en verbeterde energie-efficiëntie, terwijl een stabiel dynamisch gedrag behouden blijft.

Onderhoudsvrije werking en betrouwbaarheid van service

Omdat membraankoppelingen zonder glijcontact werken, hebben ze geen smering nodig. Deze onderhoudsvrije eigenschap verlaagt de bedrijfskosten en vereenvoudigt het systeemonderhoud, vooral in schone of afgesloten omgevingen.

De volledig metalen membraanstructuur ondersteunt ook een lange levensduur onder cyclische belasting, op voorwaarde dat de bedrijfslimieten worden gerespecteerd. In sommige ontwerpen kan het membraan zo worden ontworpen dat het op voorspelbare wijze bezwijkt onder extreme overbelasting, waardoor een zekere mate van mechanische bescherming wordt geboden aan aangesloten apparatuur.

Toepassingsgebieden in servoaangedreven apparatuur

Servomotor-membraankoppelingen worden veel gebruikt in toepassingen die nauwkeurige bewegingsregeling en stabiele koppeloverdracht vereisen.

  • Aanvoerassen en positioneringssystemen voor CNC-bewerkingsmachines
  • Industriële robots en geautomatiseerde assemblagelijnen
  • Apparatuur voor de productie en inspectie van halfgeleiders
  • Snelle verpakkings- en etiketteermachines

Technische mogelijkheden achter de prestaties van membraankoppelingen

Het bereiken van betrouwbare prestaties bij membraankoppelingen van servomotoren vereist nauwkeurige materiaalcontrole, nauwkeurige bewerking en strikte kwaliteitscontrole. Consistente membraandikte, uitgebalanceerde geometrie en gecontroleerde montage hebben een directe invloed op de stijfheid en de levensduur tegen vermoeiing.

Met ervaring op het gebied van precisiecomponenten voor krachtoverbrenging en geavanceerde koppelingstechnologieën integreert Jiangsu Rokang Heavy Industry Technology Co., Ltd. zijn technische knowhow in de ontwikkeling van membraankoppelingen die geschikt zijn voor zeer nauwkeurige servosystemen in een reeks industriële toepassingen.

Conclusie

Servomotor-membraankoppelingen zorgen voor een nauwkeurige, efficiënte en betrouwbare verbinding tussen servomotoren en aangedreven componenten. Dankzij nulspeling, hoge torsiestijfheid, compensatie van verkeerde uitlijning en onderhoudsvrije werking ondersteunen ze nauwkeurige bewegingscontrole in moderne automatiseringssystemen. Terwijl de servotechnologie zich blijft ontwikkelen, blijven membraankoppelingen een belangrijk element bij het bereiken van consistente prestaties en systeemstabiliteit op de lange termijn.
