RSK-TBC 6ZT Snelle en krachtige meermembraantransmissiekoppeling

RSK-TBC 6ZT Snelle en krachtige meermembraantransmissiekoppeling

Neem contact met ons op
  • Specificatie
  • Beschrijf
Specificatie

Model: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
Nominaal koppel T kn N.m 300 420 650 1100 1600 2600
Piekkoppel T ks N.m 450 630 975 1650 2400 3900
Buitendiameter D mm 77 89 104 123 143 167
Gatdiameter d mm 25-45 32-52 40-60 45-70 55-90 65-100
Maximale snelheid N-max min−1 13600 11800 10100 8500 7300 6200
Compensatie Axiale offset △Ka mm 0.8 0.9 1.1 1.3 1.5 1.7
Radiale offset Mouw 1 △Kr mm 0.2 0.2 0.25 0.3 0.3 0.35

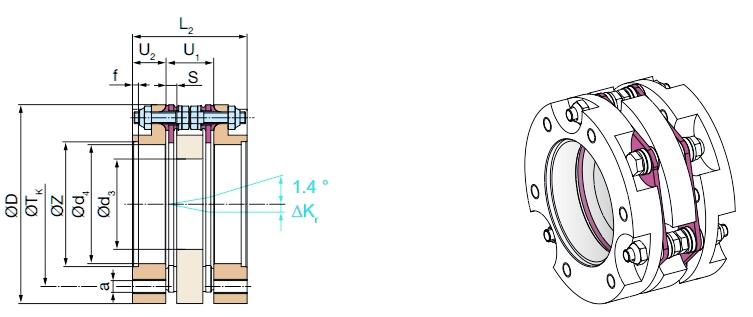

Mouw 2 △Keh mm 0.7 0.8 1 1.25 1.45 1.5

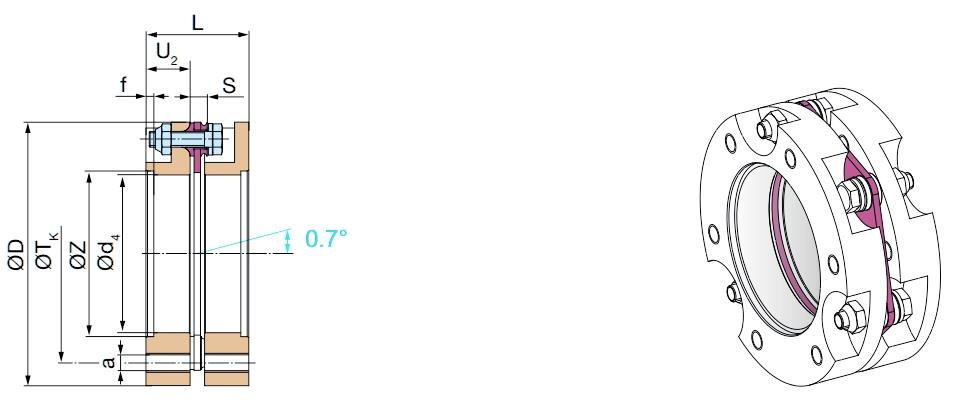

Hoekige offset Enkel diafragma ° 0.7

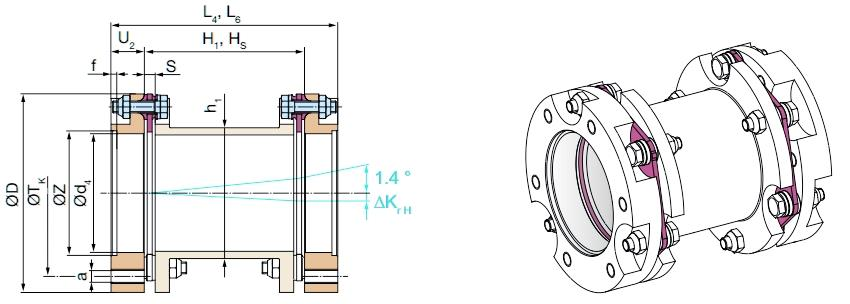

Dubbel diafragma ° 1.4
Lente stijfheid Nm/rad 285 305 875 1285 2025

3260

Model: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
Nominaal koppel T kn N.m 190 290 450 720 1000 1600
Piekkoppel T ks N.m 285 435 675 1080 1500 2400
Buitendiameter D mm 77 89 104 123 143 167
Gatdiameter d mm 25-45 32-52 40-60 45-70 55-90 65-100
Maximale snelheid N-max min−1 13600 11800 10100 8500 7300 6200
Compensatie Axiale offset △Ka mm 1.1 1.3 1.5 1.8 2.1 2.5
Radiale offset Mouw 1 △Kr mm 0.3 0.3 0.4 0.45 0.45 0.55
Mouw 2 △Keh mm 1.0 1.2 1.5 1.8 2.1 2.2
Hoekige offset Enkel diafragma ° 1
Dubbel diafragma ° 2
Lente stijfheid Nm/rad 229 248 298 876 1089 1990

Opmerkingen:
1. Het nominale koppel geldt voor wisselkoppel en offset tot de maximale waarde.
2. Piekkoppel is geschikt voor enkele draairichting en maximale druk ≤ 10 5

3. Maximale snelheid is niet geschikt voor te lange mouwen.
4. Offset is niet geschikt om tegelijkertijd de maximale waarde te bereiken.
5. Axiale offset is geschikt voor dubbelmembraanstructuur en heeft een statische waarde.
6. De hoekveerstijfheid is geschikt voor enkelvoudige membraanwaarden.
7. Voor specifieke ontwerpafmetingen kunt u contact opnemen met onze ontwerpafdeling.
