Specificatie

Grootte (mm)	Afmetingen (mm)			Nominale belasting		Contactdruk (MPa)		Vergrendelingsschroef	Gewicht (ca. kg)
Grootte (mm)	L1	L2	D1	Axiaal (kN)	Koppel (N·m)	Schacht (MPa)	Naaf (MPa)	Aanhalen (N·m)	Gewicht (ca. kg)
6×14×21	10	24	25	4	12	185	80	2	0.05
7×15×25	12	29	27	7	24	223	105	5	0.06
8×15×25	12	29	27	7	29	207	111	5	0.07
9×16×26	14	30	28	10	42	197	110	5	0.07
10×16×26	14	30	28	10	48	179	112	5	0.07
11×18×26	14	30	32	10	51	165	102	5	0.07
12×18×26	14	30	32	10	55	152	100	5	0.08
13×23×26	14	30	38	10	64	143	82	5	0.11
14×23×26	14	30	38	10	68	130	80	5	0.11
15×24×36	16	42	45	18	133	194	121	17	0.22
16×24×36	16	42	45	18	140	180	118	17	0.22
17×26×38	18	44	47	22	180	190	125	17	0.25
18×26×38	18	44	47	22	200	180	125	17	0.23
19×27×38	18	44	49	22	210	172	121	17	0.25
20×28×38	18	44	50	22	220	160	115	17	0.26
22×32×45	25	51	54	22	250	113	78	17	0.36
24×34×45	25	51	56	22	270	106	76	17	0.35
25×34×45	25	51	56	22	280	101	76	17	0.34
28×39×45	25	51	61	32	450	130	93	17	0.42
30×41×45	25	51	62	32	500	133	95	17	0.43
32×43×45	25	51	65	35	540	115	86	17	0.49
35×47×52	32	58	69	44	800	106	81	17	0.55
38×50×52	32	58	72	45	900	105	79	17	0.62
40×53×52	32	58	75	45	900	92	68	17	0.64

Grootte (mm)	Afmetingen (mm)			Nominale belasting		Contactdruk (MPa)		Vergrendelingsschroef	Gewicht (ca. kg)
Grootte (mm)	L1	L2	D1	Axiaal (kN)	Koppel (N·m)	Schacht (MPa)	Naaf (MPa)	Aanhalen (N·m)	Gewicht (ca. kg)
42×55×52	32	58	78	47	1000	90	81	17	0.85
45×59×70	45	78	86	80	1950	105	78	41	1.05
48×62×70	45	78	87	81	1800	102	78	41	1.13
50×65×70	45	78	92	81	2020	96	72	41	1.26
55×71×80	55	88	98	95	2730	89	68	41	1.53
60×74×80	55	88	104	98	2870	76	61	41	1.66
65×87×80	55	88	111	99	3190	73	57	41	1.9
70×90×96	65	106	119	147	5150	82	69	83	3
75×95×96	65	106	126	153	5710	88	66	83	3.1
80×100×96	65	106	131	196	8260	103	77	83	3.3
85×106×96	65	106	137	204	8670	97	82	83	3.6
90×112×96	65	106	144	206	8800	88	74	83	4
95×120×96	65	106	149	237	11300	103	82	83	4.7
100×125×96	65	106	154	285	14300	114	90	83	5.2
110×140×128	90	140	180	293	16600	83	68	145	8.7
120×155×128	90	140	198	302	17700	71	56	145	10.6
130×165×128	90	140	208	380	24800	89	69	145	11.3

Beschrijf

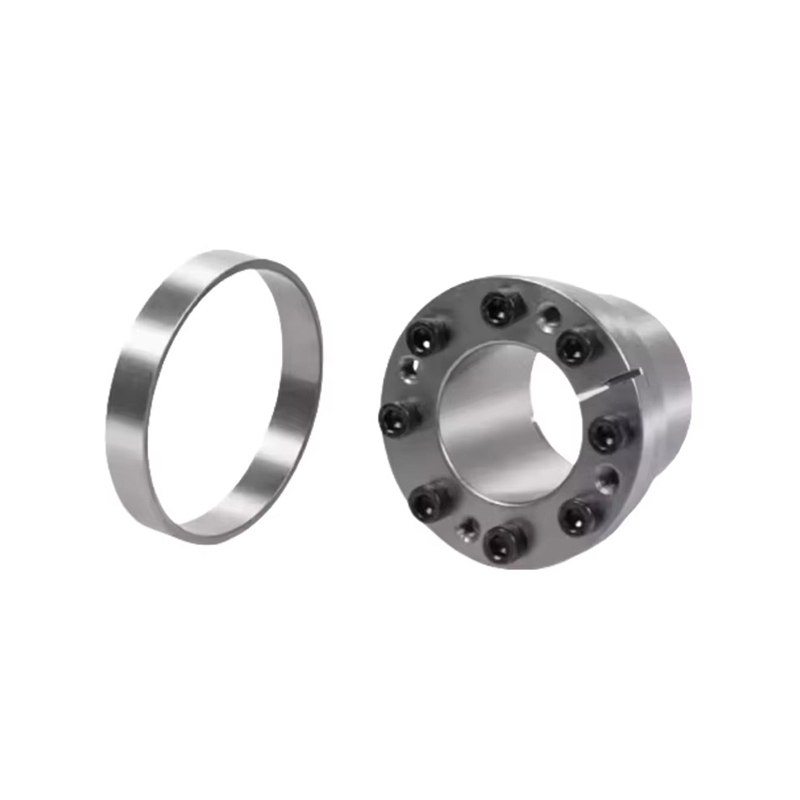

De Z11-expansiehuls is een krachtig mechanisch vergrendelingsapparaat dat is ontworpen voor toepassingen met ultrahoge koppeloverdracht. Het Z11-model is ontworpen om te voldoen aan de veeleisende eisen van zware en dynamisch belaste machines en zorgt voor een veilige, spelingsvrije verbinding tussen assen en naven zonder de noodzaak van spiebanen of spiebanen. Het levert uitstekende prestaties waarbij precisie, betrouwbaarheid en mechanische sterkte van cruciaal belang zijn.

Werkingsprincipe
De Z11-expansiehuls werkt op basis van het principe van wrijvingsvergrendeling. Wanneer axiale klembouten worden vastgedraaid, genereren de binnenste en buitenste tapse oppervlakken van de huls een radiale druk die een krachtige wrijvingsverbinding creëert tussen de as en het gemonteerde onderdeel. Deze verbinding brengt koppel en axiale krachten over met uitzonderlijke efficiëntie en stabiliteit. In tegenstelling tot traditionele spieverbindingen verdeelt de Z11-huls de belasting gelijkmatig, waardoor plaatselijke spanningsconcentraties worden verminderd en een langere levensduur wordt gegarandeerd.

Structuur en compositie
De Z11-expansiehuls bestaat doorgaans uit de volgende hoofdelementen:
Binnenste en buitenste kegels: nauwkeurig bewerkte, taps toelopende componenten die een uniforme radiale uitzetting mogelijk maken.
Klembouten: Zeer sterke bevestigingsmiddelen die axiale kracht veroorzaken, waardoor wrijvingsgrip ontstaat.
Hoogwaardig gelegeerd staal: De huls is vervaardigd uit hoogwaardig staal, behandeld met geavanceerde oppervlakteharding en anticorrosieafwerkingen voor superieure duurzaamheid en slijtvastheid.
Optionele OEM-aanpassing is beschikbaar om aan specifieke maat- of prestatiebehoeften te voldoen.

Belangrijkste kenmerken en voordelen
Transmissie met ultrahoog koppel: Kan een aanzienlijk hoger koppel overbrengen in vergelijking met conventionele koppelingen of spieconstructies.
Hoog dynamisch laadvermogen: Geoptimaliseerd voor machines die worden blootgesteld aan frequente start-stopcycli, belastingsvariaties en schokken.
Uitzonderlijke stijfheid: de robuuste structuur van de hoes minimaliseert microbewegingen, wat een nauwkeurige uitlijning en trillingsvrije werking garandeert.
Sterke operationele stabiliteit: Biedt uitstekende weerstand tegen losraken onder dynamische of omgekeerde belastingsomstandigheden.
Spelingsvrij ontwerp: Zorgt voor een exacte koppeloverdracht zonder speling, ideaal voor precisieaangedreven systemen.
Eenvoudige installatie en demontage: Kan worden geïnstalleerd of verwijderd zonder de as of naaf te beschadigen, wat de onderhoudsgemak bevordert en de stilstandtijd vermindert.
OEM-ondersteuning: Er zijn flexibele aanpassingsopties beschikbaar voor diameter, lengte, boutconfiguratie en oppervlaktebehandeling.

Toepassingen
De Z11-expansiehuls wordt veel gebruikt in industrieën die nauwkeurige krachtoverbrenging en hoge mechanische betrouwbaarheid vereisen, waaronder:
Zware machines en uitrusting
Windturbines en energieopwekkingssystemen
Staal- en metaalverwerkingsmachines
Apparatuur voor de papier- en pulpindustrie
Mariene voortstuwingssystemen
Grote transportbanden en industriële aandrijvingen
Werktuigmachines en automatiseringssystemen
