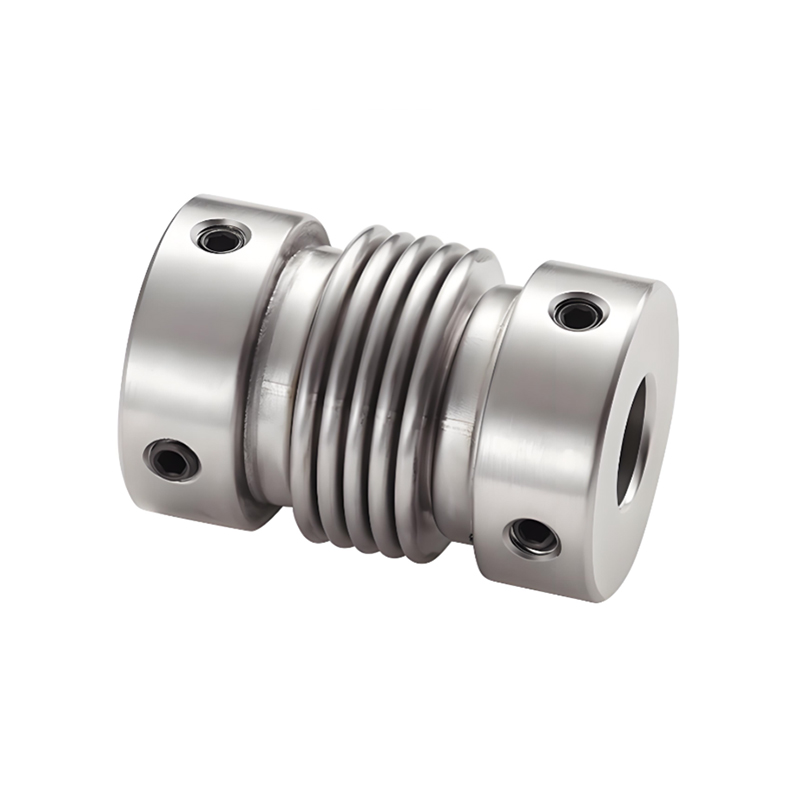

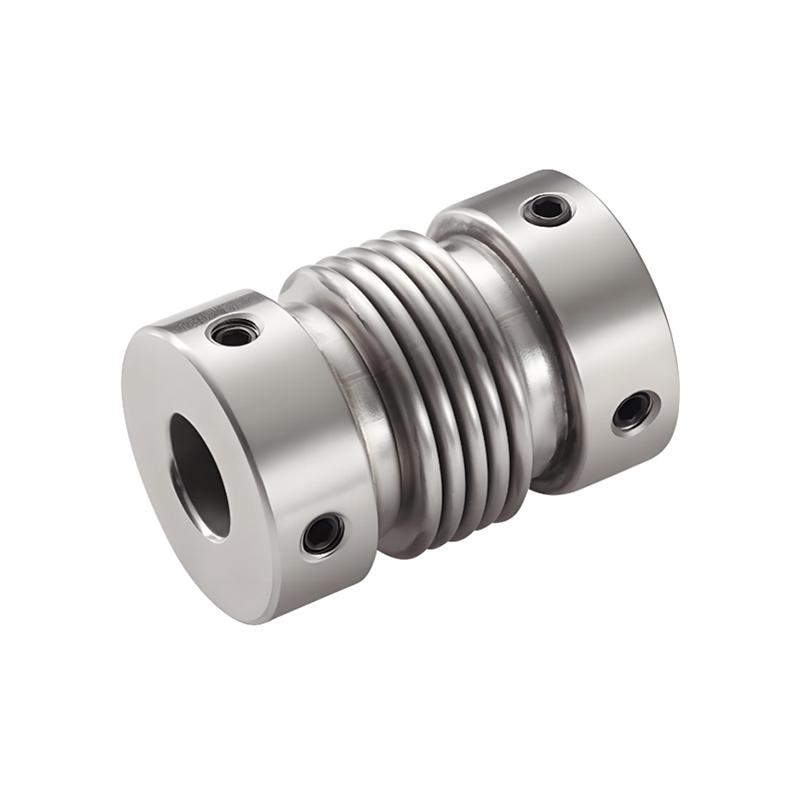

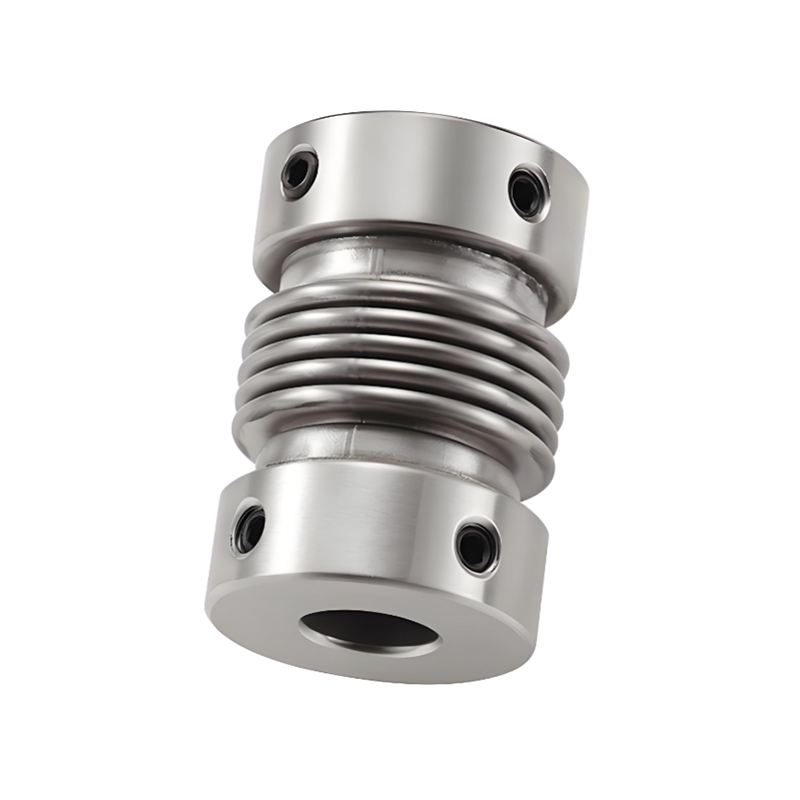

RSK-CPRG Goede corrosiebestendigheid Roestvrij stalen balgkoppelingen Positioneringsschroef

Neem contact met ons op

Specificatie

>Het geheel is gemaakt van roestvrij staal, met uitstekende corrosieweerstand

>Laserlassen tussen balg en asbus, nulrotatiespeling, geschikt voor vooruit en achteruit

>De balgstructuur compenseert radiale, hoekige en axiale afwijkingen effectiever

>Aanhaalmethode voor het positioneren van de schroef

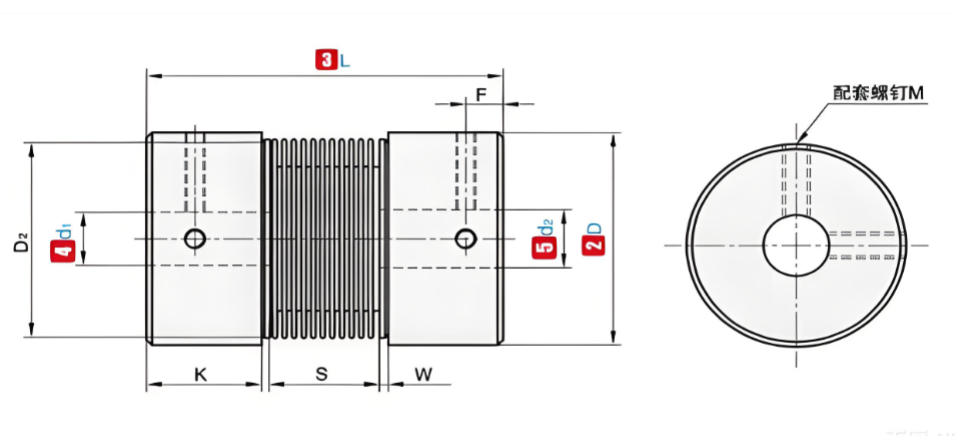

P/N	ΦD	L	Standaard binnendiameter (mm)	K	W	S	D₂	F	M	Koppel aanscherping (N.m)
RSK-CPRG	16	27	4-5-6-6,35-7-8	7.5	2	8	13.5	3	M3	1.2
	20	32	5-6-6,35-7-8-9-9,525-10	7.2	2.8	12	18	3.5	M3	1.2
	22.5	34	5-6-6,35-7-8-9-9,525-10	8.05	2.8	12.3	20.2	3.6	M4	2.5
	25	37	6-6.35-7-8-9-9.525-10	9.5	3	12	20.2	4.5	M4	2.5
	32	42	8-9-9.525-10-11-12-12.7-14-15	8	4	18	27.2	4.5	M5	5
Opmerking: De binnengaten aan beide uiteinden van de koppeling kunnen vrij worden gecombineerd met de minimale en maximale binnendiameters. De in de tabel aangegeven binnendiameters zijn uitsluitend ter referentie. De door de klant vereiste gatdiameter is ook alleen ter referentie. Voor de door de klant gewenste gatdiameter kunt u contact met ons opnemen.

P/N	ΦD	L	Beoordelingskoppel (N.m)	Laat bias toe (mm)	Kanteling toestaan (∠°)	Sta axiale afwijking toe (mm)	Toerental toestaan	Statische torsiestijfheid (N.m/rad)	Traagheidsmoment (N.m)	Gewicht (g)
RSK-CPRG	16	27	1.2	0.1	2	0.3 -0,1	16000	150	7,9X10⁻⁷	22
	20	32	2.2	0.1	2	0.3 -0,1	13000	220	2,0X10⁻⁶	36
	22.5	34	2.7	0.15	2	0.3 -0,1	12000	300	6,2X10⁻⁶	54
	25	37	3	0.15	2	0.5 -1,3	11000	330	6,7X10⁻⁶	73
	32	42	3.7	0.2	2	0.5 -1,3	10000	490	2,0X10⁻⁵	128
Opmerking: Het bovenstaande traagheidskoppel en de technische parameters worden gemeten volgens de standaard van maximale opening. De maximale nominale koppelwaarde houdt verband met de duurzaamheid van de koppeling zelf. Hoe groter de buitendiameter, hoe groter de kracht, en hoe kleiner de buitendiameter, hoe hoger de toegestane snelheid.

Beschrijf

De koppeling bestaat hoofdzakelijk uit twee zeer sterke roestvrijstalen naven en een dunwandige roestvrijstalen balg in het midden. De unieke balgstructuur kan niet alleen effectief de radiale, hoek- en axiale afwijkingen tussen de twee assen compenseren, waardoor een soepele en nauwkeurige krachtoverbrenging wordt gegarandeerd wanneer er sprake is van een installatiefout of asverplaatsing tijdens de werking van de apparatuur, maar ook trillingen absorbeert, het werkingsgeluid van de apparatuur vermindert en de algehele levensduur verlengt.

Qua materiaal is hoogwaardig roestvrij staal geselecteerd om de koppeling uitstekende olie- en corrosiebestendige eigenschappen te geven, zonder angst voor allerlei soorten olie- en chemische media-erosie, en is geschikt voor voedselverwerking, chemische industrie, farmaceutische en andere industrieën met extreem hoge eisen aan hygiëne en corrosiebestendigheid. Het speciale afdichtingsontwerp blokkeert verder het binnendringen van externe onzuiverheden en zorgt voor een stabiele werking van de interne precisiestructuur.

Het heeft de kenmerken van geen opening en hoge gevoeligheid, kan nauwkeurig koppel, sterke torsiestijfheid, consistente rotatie-eigenschappen met de klok mee en tegen de klok in overbrengen, hoge transmissienauwkeurigheid en kan voldoen aan de bedieningsvereisten van zeer nauwkeurige apparatuur. Er zijn verschillende installatiemethoden, waaronder het bevestigingstype met bovenste schroef, het klembevestigingstype en het bevestigingstype met expansiehuls, waardoor gebruikers flexibel kunnen kiezen op basis van de werkelijke werkomstandigheden, en de installatie is eenvoudig en snel. De onderhoudsvrije functie verlaagt de werkings- en onderhoudskosten van de apparatuur aanzienlijk en verbetert de productie-efficiëntie. Of het nu gaat om een uiterst nauwkeurige CNC-bewerkingsmachine of een geautomatiseerde productielijn met extreem hoge stabiliteitseisen, deze koppeling kan uitstekende prestaties leveren en een solide garantie bieden voor de stabiele werking van de apparatuur.
