Specificatie

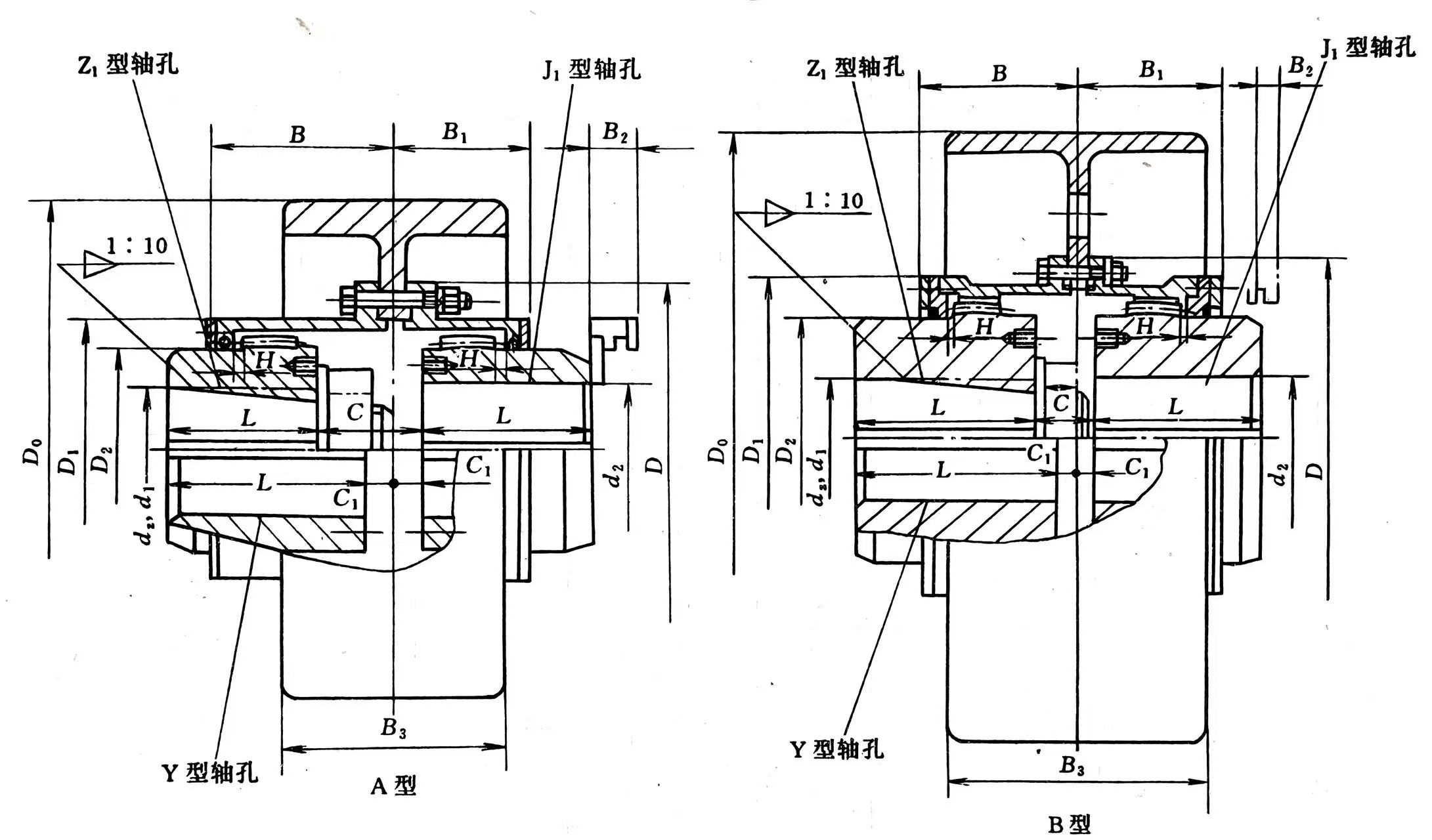

RSK-NGCL trommeltandwielkoppeling met remwiel is een robuuste geïntegreerde koppeling ontworpen voor gelijktijdige krachtoverbrenging en remfuncties. Het bevat een remtrommel (schijf) in het koppelingslichaam, waardoor directe compatibiliteit met standaard trommel- of remklauwschijfremmen mogelijk is. Deze koppeling is geschikt voor aandrijfsystemen in materiaaloverslag-, kraan- en metallurgische toepassingen die een compact ontwerp en gesynchroniseerde remprestaties vereisen.

Model	Nominaal Koppel /N·m	Toegestane rotatie Snelheid [n]	Diameter asgat		Schacht gat Lengte L		D₀	D	D₁	D₂	C	C₁	H	B	B₁	B₂	B₃	Smeervet Dosering / ml	Gewicht m/kg	Ogenblik Van traagheid I
			d₂	d₁、d₂	Y	J₁,Z₁
NGCL1	355	4000	20~35	20, 22, 24	52	38	160	103	71	50	30	8	2	56	42	38	68	51	7	0.07
				25, 28	62	44													7.3	0.07
				30,32,35	82	60													8	0.071
NGCL2	630	4000	25~45	25, 28	62	44	160	115	83	60	36	8	2	68	48	42	68	70	9	0.079
				30,32,35、38	82	60													9.7	0.08
				40,42,45	112	84													11	0.083
NGCL3	1000	3800	30~55	28	62	44	200	127	95	75	41	8	2	70	49	42	85	107	14.6	0.181
				30,32,35、38	82	60													15.2	0.184
				40,42,45、48、50、 55,56	112	84													17	0.187
NGCL4	1600	3800	40~65	38	82	60	200	149	116	90	41	8	2	74	53	42	85	137	18.6	0.225
				40,42,45、48、50、 55,56	112	84													21.4	0.237
				60,63,65	142	107													23.8	0.246
NGCL5	2800	3000	45~75	40,42,45、48、50、 55,56	112	84	250	167	134	105	48	8	2.5	84	58	42	105	201	31.8	0.58
				60,63,65、70、71、75	142	107													34.4	0.609
NGCL6	4500	3000	50~90	45,48,50,55,56	112	84	250	187	153	125	49	9	2.5	85	59	42	105	238	37.2	0.714
				60,63,65、70、71、75	142	107													38.5	0.754
				80,85,90	172	132													47.6	0.795
NGCL7	6300	2400	60~100	50,55,56	112	84	315 (300)	204	170	140	53	9	2.5	93	63	42	132	298	48.8	1.17
				60,63,65、70、71、75	142	107													55.2	1.234
				80,85,90、95	172	132													61.8	1.299
				100	212	167													71.1	1.388
NGCL8	9000	1900	70~110	55,56	112	84	400	230	186	155	64	12	3	112	77	47	168	465	80.7	3.747
				60,63,65、70、71、75	142	107													90	3.841
				80,85,90、95	172	132													96.5	3.939
				100,110	212	167													108	4.072
NGCL9	14000	1500	80~130	60,63,65、70、71、75	142	107	500	256	212	180	71	13	3	119	80	47	210	561	128	9.427
				80,85,90、95	172	132													138	9.605
				100,110、120、125	212	167													151	9.847
				130	252	202													167	10.109

Beschrijf

Een tandwielkoppeling is een mechanische connector met een hoog koppel voor niet-collineaire assen, waarbij gebruik wordt gemaakt van interne/externe tandwieltanden in hulzen om kracht over te brengen en tegelijkertijd te compenseren voor hoek-, radiale en axiale verkeerde uitlijning, waardoor deze ideaal is voor zwaar industrieel gebruik zoals staalfabrieken, pompen en transportbanden waar een hoge vermogensdichtheid en betrouwbaarheid cruciaal zijn, hoewel de juiste smering en onderhoud voor een lange levensduur vereist zijn.

Hoe het werkt

Componenten: Op elke as zijn twee naven (met externe tandwieltanden) bevestigd, verbonden door moffen (met interne tandwieltanden).

Compensatie van verkeerde uitlijning: De tandwieltanden maken beweging en buiging mogelijk om hoekige (zijwaartse), radiale (offset) en axiale (eind-tot-eind) verkeerde uitlijning tussen assen aan te pakken.

Koppeltransmissie: Hoog oppervlaktecontact tussen de gekroonde tandwieltanden zorgt voor een efficiënte krachtoverdracht met hoog koppel en uitzonderlijke torsiestijfheid.

Belangrijkste kenmerken en voordelen

Hoog koppel: geschikt voor zeer hoge koppelbelastingen.

Compact: Biedt een hoge vermogen-gewichtsverhouding, past in krappe ruimtes.

Betrouwbaar: Biedt een lange levensduur met de juiste smering.

Veelzijdig: verkrijgbaar in verschillende configuraties (enkele/dubbele koppeling, stijve/flexibele helften) voor verschillende behoeften.

Toepassingen

Rolaandrijvingen (staal-, papierindustrie)

Pompen, ventilatoren, transportbanden

Apparatuur voor energieopwekking

Onderhoud

Vereist periodieke smering (vet) om de tandwieltanden te beschermen.

Een juiste uitlijning tijdens de installatie is van cruciaal belang voor de betrouwbaarheid en levensduur.
