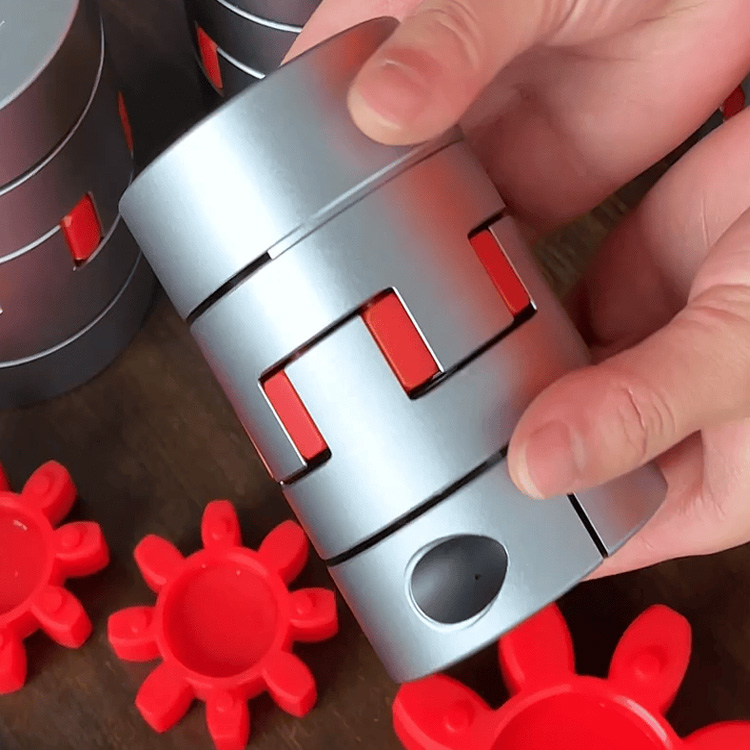

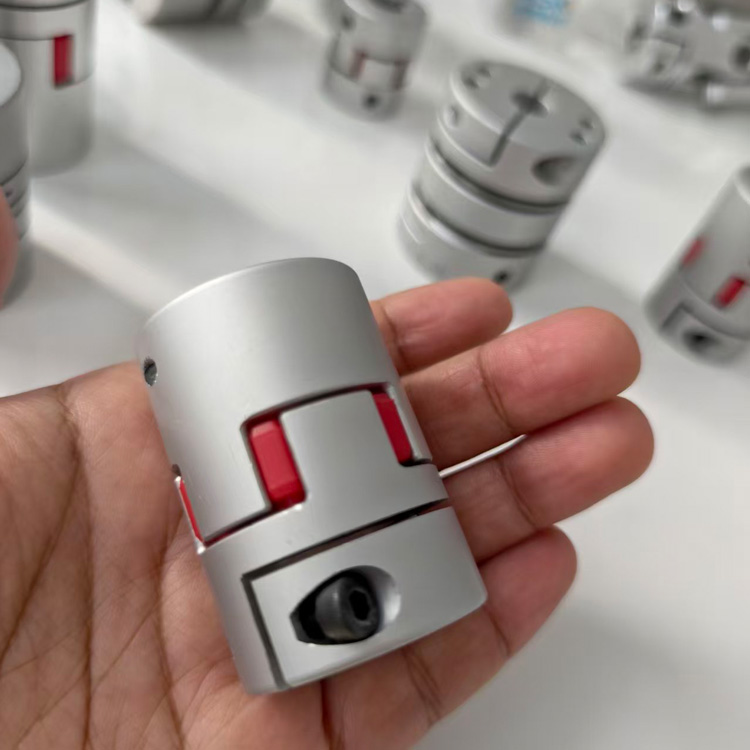

RSK-CPFC OEM hoge sterkte aluminiumlegering kaak / spin flexibele askoppelingen klemtype voor motortransmissie

Neem contact met ons op

Specificatie

> Het hoofdgedeelte is gemaakt van een aluminiumlegering met hoge sterkte

>Zero speling, geschikt voor voorwaartse en achterwaartse rotatie

>Colloïd is gemaakt van polyurethaan, dat een goede slijtvastheid heeft

>Oliebestendigheid en elektrische isolatie, het middelste elastische lichaam kan trillingen absorberen

>Compenseer radiale, hoekige en axiale afwijkingen

>Verwijderbaar ontwerp voor eenvoudige installatie

> Klemschroef aanhaalmethode

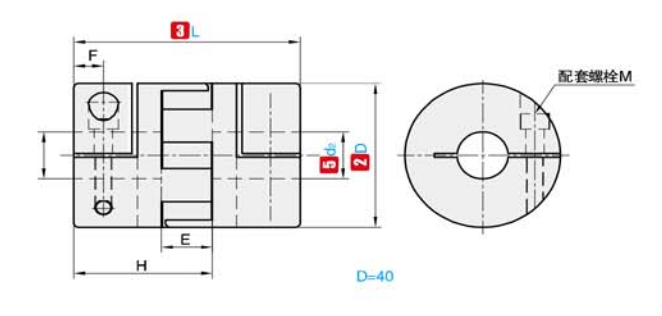

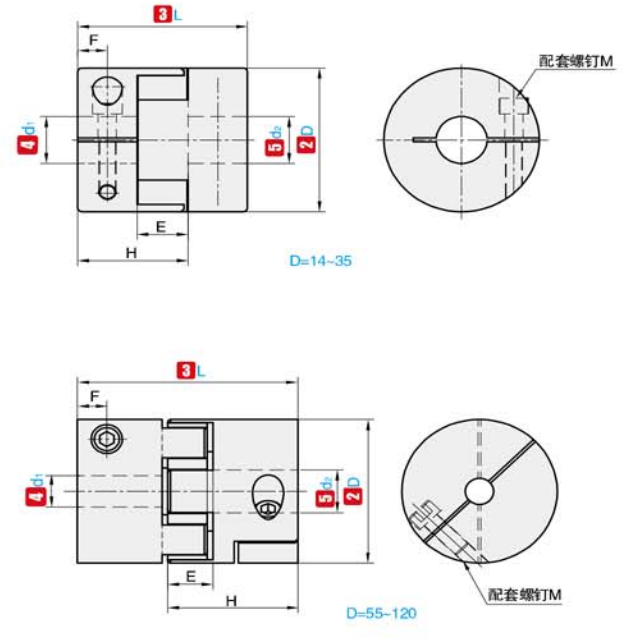

①NEE.	②D	③L	④d₁⑤d₂ (Optioneel bereik)	E	F	H	M	Aanhaalmoment bevestigingsschroef (N·m)
RSK-CPFC	14	22	3 4 5 6 6.35	6.6	3.8	14.3	M2,5	0.8
	20	25	3 4 5 6 6,35 7 8 9 9,525 10	8.6	4.6	16.8	M3	1.2
	20	30	3 4 5 6 6,35 7 8 9 9,525 10	8.6	5.4	19.25	M3	1.2
	25	30	4 5 6 7 8 9 9,525 10 11 12	11.6	4.6	20.82	M4	2.5
	25	34	4 5 6 6,35 7 8 9 10 11 12	11.6	5.6	22.82	M4	2.5
	30	35	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	5.9	23	M4	2.5
	30	40	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	7	25.5	M4	2.5
	35	50	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16 17 18 19 20	11.5	6.5	32.1	M5	5
	40	50	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	6.7	32.1	M5	5
	40	55	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	7.2	34.5	M5	5
	40	66	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	8.0	40.0	M5	5
	55	49	10 11 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	6.5	32.0	M6	8
	55	78	8 10 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	10.3	46.4	M6	8
	65	90	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40	16.7	11.9	53.5	M8	20
	80	114	19 20 22 24 25 28 30 32 35 38 40 42 45	22.5	15.5	67.6	M8	20

①NEE.	②D	③L	Nominaal koppel	Toegestane excentriciteit	Toegestane hoekafwijking	Toegestane axiale afwijking	Toegestaan toerental	Statische omkeerstijfheid	Moment van traagheid	Gewicht
①NEE.	②D	③L	（N·m）	(mm)	(°）	(mm)	(tpm)	(N·m/rad)	(kg·m²)	(g)
RSK-CPFC	14	22	1.1	0.02	1	0.60	19000	46	2,0×10⁻ ⁷	10
	20	25	2.8	0.02	1	0.60	17000	55	1,0×10⁻ ⁶	15
	20	30	2.8	0.02	1	0.60	17000	55	1,1×10⁻ ⁶	19
	25	30	6	0.02	1	0.60	16000	65	5,2×10⁻ ⁶	33
	25	34	6	0.02	1	0.60	16000	65	5,2×10⁻ ⁶	42
	30	35	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	50
	30	40	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	60
	35	50	15	0.02	1	0.60	10000	200	8,1×10⁻ ⁶	45
	40	50	32	0.02	1	0.80	10000	450	3,8×10⁻ ⁵	115
	40	55	32	0.02	1	0.80	10000	500	3,8×10⁻ ⁵	127
	40	66	32	0.02	1	0.80	10000	550	3,9×10⁻ ⁵	154
	55	49	46	0.02	1	0.80	8000	1200	1,6×10⁻ ³	241
	55	78	46	0.02	1	0.80	8000	1500	1,6×10⁻ ³	341
	65	90	109	0.02	1	0.80	6000	2800	3,8×10⁻ ³	583
	80	114	135	0.02	1	1.00	4600	3500	1,8×10⁻ ³	1000

Beschrijf

RSK Jaw/Spider flexibele askoppeling is een transmissieproduct dat innovatieve technologie en uitstekend vakmanschap combineert. Het hoofdgedeelte is gemaakt van een hoogwaardige aluminiumlegering en is met precisie gedraaid, gefreesd en aangesneden, en vervolgens als geheel met warmte behandeld, waardoor de perfecte balans tussen hoge sterkte en lichtgewicht wordt gegarandeerd.

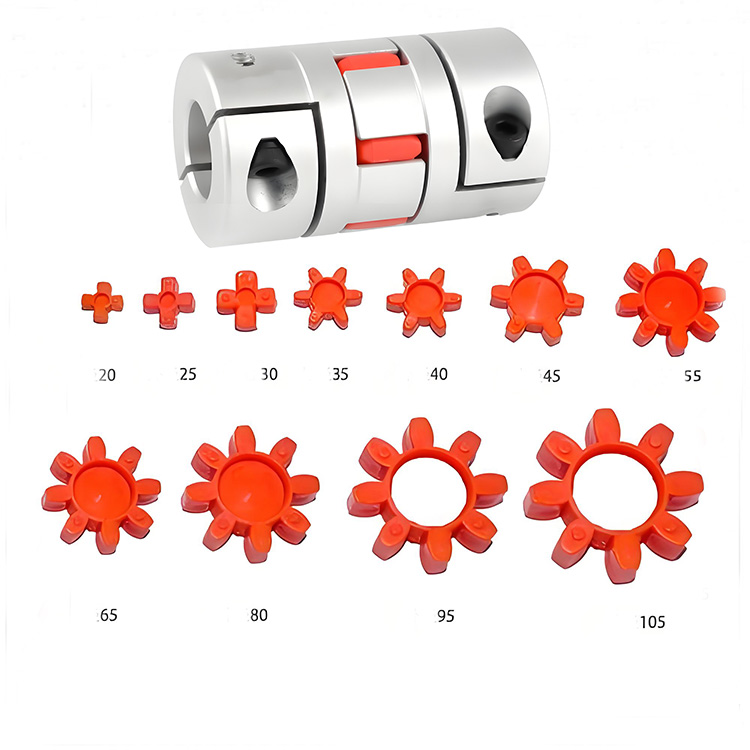

De kernstructuur van deze koppeling is het nauwkeurig inbedden van de pruimenbloesemvormige elastische ring tussen de klauwen van de twee halve koppelingen. Tijdens het gebruik wordt de kracht efficiënt overgedragen door de nauwe extrusie van de klauwen en de elastische ring. Tegelijkertijd wordt het uitstekende flexibele vervormingsvermogen van de flexibele ring gebruikt om de relatieve offset tussen de twee assen gemakkelijk te compenseren, waardoor uitstekende trillingsdempende en bufferende effecten worden bereikt en de trillingen en het geluid tijdens de werking van de apparatuur effectief worden verminderd.

De Jaw/Spider flexibele askoppeling is uniek ontworpen en de bloembladen dragen alleen druk om buigmomenten te voorkomen, wat het draagvermogen en de betrouwbaarheid aanzienlijk verbetert. Het heeft uitstekende axiale, radiale en hoekcompensatiemogelijkheden en kan zich aanpassen aan verschillende complexe werkomstandigheden. Tegelijkertijd heeft de koppeling goede elektrische isolatieprestaties en hoeft deze niet te worden gesmeerd, wat de onderhoudswerklast aanzienlijk vermindert en langdurig stabiel kan werken. Bovendien heeft het een compacte structuur, kleine radiale afmetingen en een laag traagheidsmoment, waardoor het bijzonder geschikt is voor gemiddelde en hoge snelheden, frequent starten en stoppen, afwisselende voorwaartse en achterwaartse rotatie, en transmissie-assystemen met strenge betrouwbaarheidseisen. Of het nu gaat om CNC-bewerkingsmachines, servomotoren of precisiemachines zoals textiel en verpakkingen, het kan uitstekende prestaties leveren en een solide garantie bieden voor de efficiënte en stabiele werking van uw apparatuur.
