Groothandel RSK-CPLT Hoogwaardig flexibel aluminium dubbelmembraan getrapte askoppelingsklemtype gebruikt voor elektrische machines

Thuis / Producten / Servokoppelingen / Diafragmakoppelingen / RSK-CPLT Hoogwaardig flexibel aluminium dubbelmembraan getrapte askoppelingsklemtype gebruikt voor elektrische machines

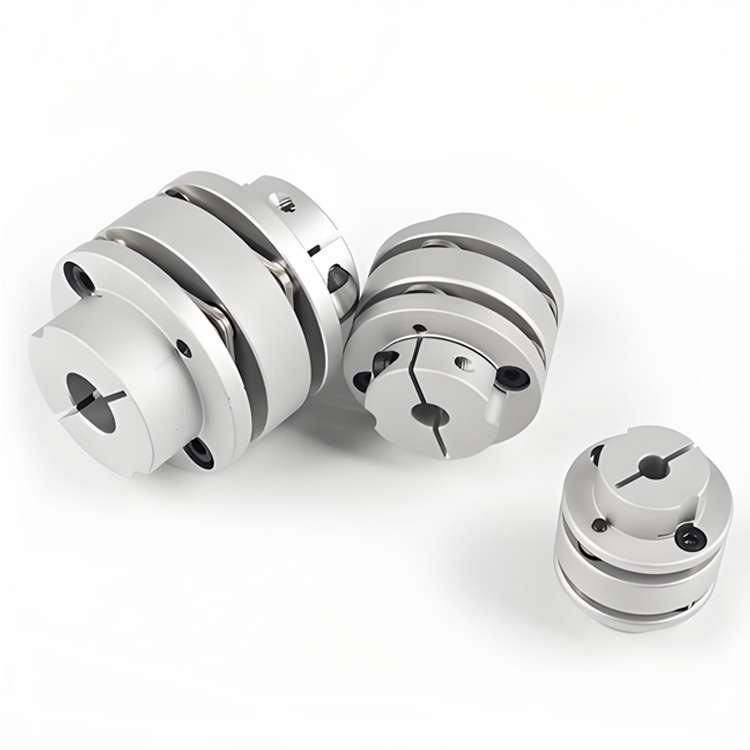

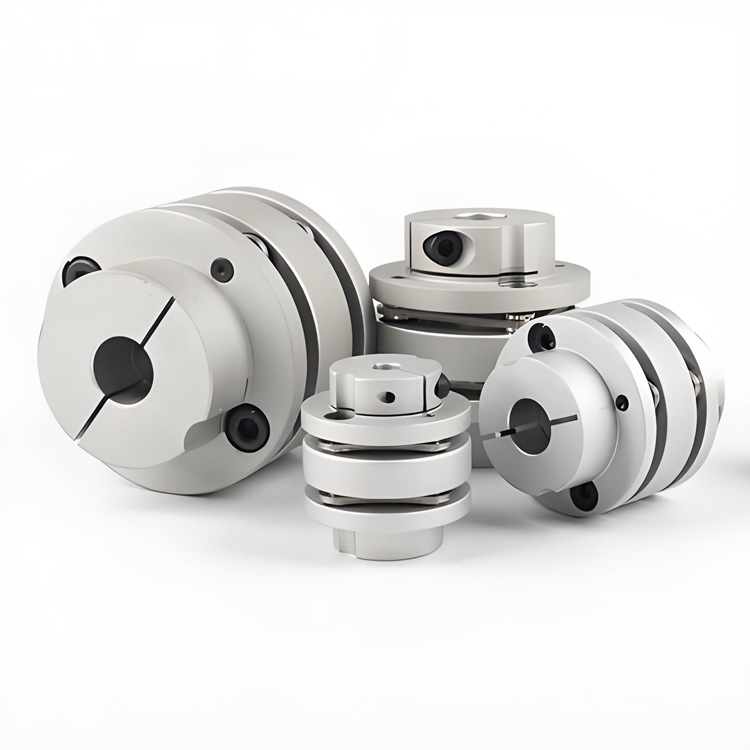

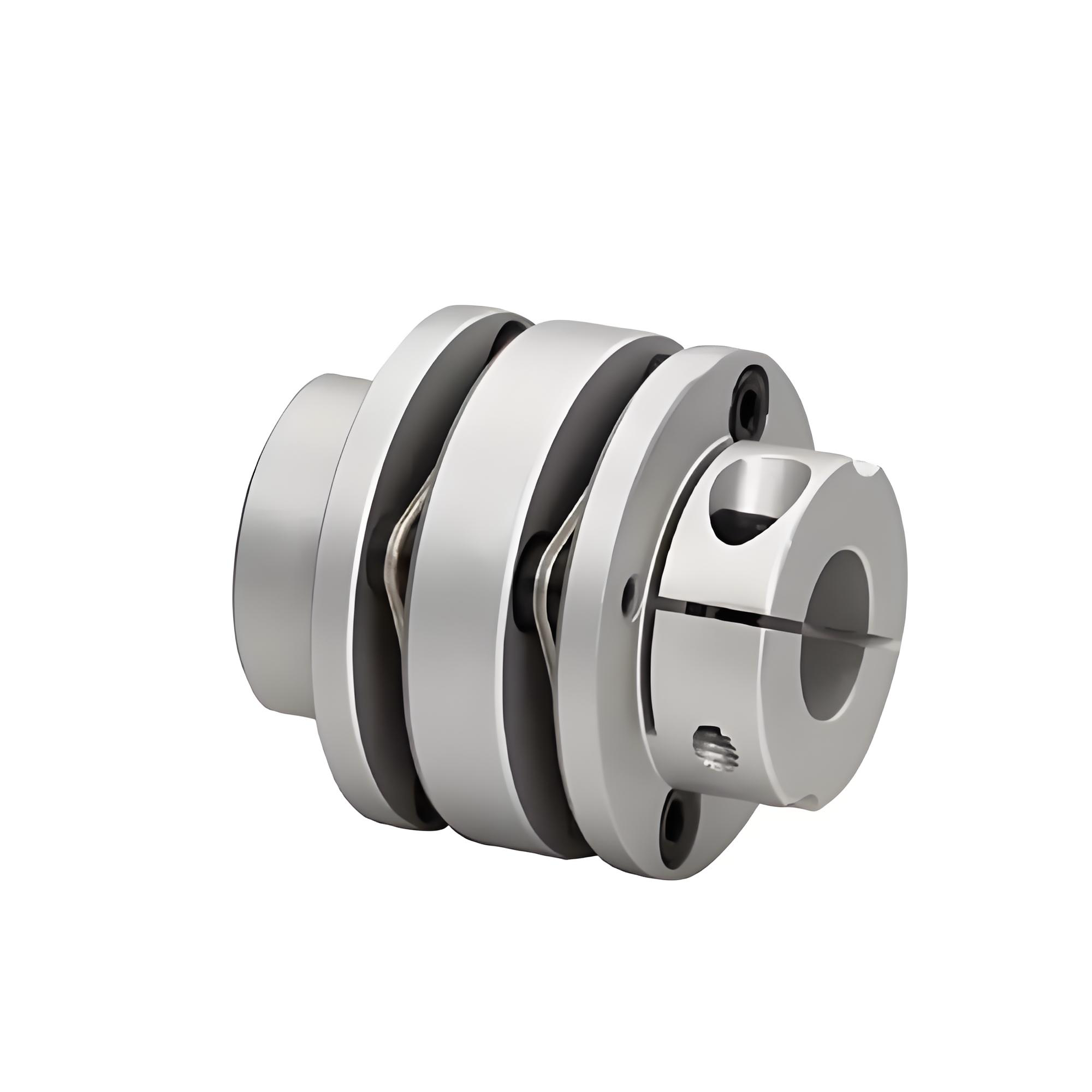

RSK-CPLT Hoogwaardig flexibel aluminium dubbelmembraan getrapte askoppelingsklemtype gebruikt voor elektrische machines

RSK-CPLT Hoogwaardig flexibel aluminium dubbelmembraan getrapte askoppelingsklemtype gebruikt voor elektrische machines

Neem Contact Op
  • Specificatie
  • Beschrijving
Specificatie

> Asbus van aluminiumlegering met hoge sterkte

>Het membraan is gemaakt van roestvrij staal 304

>Hoge koppelstijfheid, kan de rotatie van de as nauwkeurig regelen, kan een hoge precisiecontrole uitvoeren

>Ontworpen voor servo- en stappenmotoren

>De spleetvrije as- en asbusverbinding is geschikt voor voorwaartse en achterwaartse rotatie

>Lage traagheid, geschikt voor gebruik op hoge snelheid

> Klemschroef aanhaalmethode

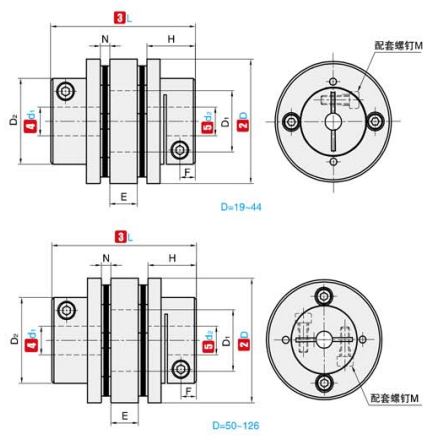

①NEE. ②D ③L ④d₁  ⑤d₂ Optioneel bereik D₂ E N D1 H M Aanhaalmoment van de schroef
(N·m)
RSK-CPLT 34 38 5 6 6,35 7 8 9 9,525 10 11 12 21.6 7.3 3.2 16 12.15 M3 1.2
39 47 6            8 9 9,525 10 11 12 12,7 14 15 25 8.3 4.2 19 15.15 M4 2.5
44 47 6 8 9 9.525 10 11 12 12,7 14 15 16 17 18 29.6 8.3 4.2 22.5 15.15 M4 2.5
50 53 10 11 12 12,7 14 15 16 17 18 19 20 32 11.3 5.2 23 17.65 M5 5
56 57 10 12 12,7 14 15 16 17 18 19 20 22 24 38 6.8 5.2 32.5 19.9 M5 5
68 68 14 15 16 17 18 19 20 22 24 25 28 30 46 9.0 6.0 38.3 23.35 M6 8
82 87 17 18 19 20 22 24 25 28 30 32 35 38 56 11.3 7.7 45 30.15 M8 20

①NEE. ②D ③L Nominaal koppel
(N ·m) 		Toegestane excentriciteit
(mm) 		Toegestane doorbuiging
(°) 		Toegestane axiale afwijking
(mm) 		Toegestane snelheid
(tpm) 		Statische omkeerstijfheid
(N ·m/rad) 		Moment van traagheid
(kg ·m²) 		Gewicht
(g)
RSK-CPLT 34 38 2 0.12 1.5 ±0,18 10000 1300 6,95×10⁻⁶ 49
39 47 4.5 0.15 1.5 ±0,23 10000 2200 7,5×10⁻⁶ 85
44 47 6.75 0.17 1.5 ±0,30 10000 2800 9,1×10⁻ 6 107
50 53 15 0.17 1.5 ±0,30 10000 3500 3,1×10⁻⁵ 151
56 57 20 0.17 1.5 ±0,36 10000 4000 8,7×10⁻⁵ 196
68 68 50 0.18 1.5 ±0,40 9000 6200 2,3×10⁻⁴ 374
82 87 75 0.18 1.5 ±0,50 8000 8300 2,1×10⁻⁴ 645
