Specificatie

Grootte (mm)	Afmetingen (mm)	Nominale belasting		Contactdruk (MPa)		Gewicht (ca. kg)
Grootte (mm)	L1	Axiaal (kN)	Koppel (N·m)	Schacht (MPa)	Naaf (MPa)	Gewicht (ca. kg)
6×9×4,5	3.7	0.83	2	116	76	0.002
7×10×4,5	3.7	0.85	3	101	67	0.002
8×11×4,5	3.7	1.22	5	125	94	0.002
9×12×4,5	3.7	1.83	8	146	101	0.002
10×13×4,5	3.7	1.83	10	130	109	0.002
12×15×4,5	3.7	1.91	11	115	90	0.002
13×16×4,5	3.7	1.96	13	107	87	0.002
14×18×6,3	5.3	3.31	23	120	94	0.002
15×19×6,3	5.3	3.34	25	113	88	0.005
16×20×6,3	5.3	3.4	28	110	89	0.006
17×21×6,3	5.3	3.59	29	102	82	0.006
18×22×6,3	5.3	3.68	33	102	82	0.007
19×24×6,3	5.3	4.96	47	133	105	0.007
20×25×6,3	5.3	5.54	55	140	109	0.009
22×26×6,3	5.3	5.88	65	132	113	0.007
24×28×6,3	5.3	5.89	73	130	110	0.008
25×30×6,3	5.3	6.02	73	117	97	0.009
28×32×6,3	5.3	6.13	85	112	97	0.010
30×35×6,3	5.3	6.14	90	99	84	0.011
32×36×6,3	5.3	7.99	127	126	112	0.011
35×40×7,0	6	9.2	166	121	107	0.016
36×42×7,0	6	9.48	166	113	98	0.019
38×44×7,0	6	9.84	186	113	98	0.021
40×45×8,0	6.6	10.8	226	113	103	0.021
42×48×8,0	6.6	11.3	226	106	91	0.026
45×52×10	8.6	16.2	364	108	98	0.045
48×55×10	8.6	24	589	160	139	0.043
50×57×10	8.6	25	608	152	131	0.045
55×62×10	8.6	25	700	146	130	0.049
56×64×12	10.4	28	810	134	118	0.070

Grootte (mm)	Afmetingen (mm)	Nominale belasting		Contactdruk (MPa)		Gewicht (ca. kg)
Grootte (mm)	L1	Axiaal (kN)	Koppel (N·m)	Schacht (MPa)	Naaf (MPa)	Gewicht (ca. kg)
60×68×12	10.4	28	830	120	106	0.07
63×71×12	10.4	29	880	116	102	0.08
65×73×12	10.4	30	970	117	102	0.09
70×79×14	12.2	37	1310	119	105	0.115
71×80×14	12.2	38	1390	119	109	0.11
75×84×14	12.2	39	1440	114	99	0.12
80×91×17	15	54	2160	123	103	0.21
85×96×17	15	58	2450	122	107	0.21
90×101×17	15	60	2700	119	104	0.22
95×106×17	15	61	2900	114	105	0.23
100×114×21	18.7	83	4160	119	104	0.39
110×124×21	18.7	91	5170	116	102	0.42
120×134×21	18.7	103	6000	122	107	0.46
130×158×28	25.3	145	9400	118	103	0.86
140×168×28	25.3	162	11000	122	107	0.96
150×178×28	25.3	177	13300	124	108	1
160×186×28	25.3	186	14900	122	112	1
170×191×33	30	236	20100	124	108	1.54
180×201×33	30	238	21500	121	106	1.61
190×211×33	30	258	24400	121	111	1.8
200×224×38	34.8	320	32000	122	107	2.4
210×234×38	34.8	343	36000	124	113	2.5
220×247×38	34.8	348	38000	121	111	2.6
230×254×43	39.5	388	45000	114	100	3.4
240×267×43	39.5	419	51000	120	110	3.8
250×280×43	44	425	53000	101	90	4.8
260×290×48	44	435	56500	100	89	4.9
270×300×48	44	450	61000	100	89	5
280×313×53	49	519	74700	103	92	6.4
290×323×53	49	527	75200	97	86	6.5
300×333×53	49	540	79000	95	85	6.8
320×360×65	59	740	119000	104	93	11
340×380×65	59	785	133600	104	93	11.5
360×400×65	59	810	145000	101	91	12.3
380×420×65	59	880	168500	105	95	13
400×440×65	59	887	176000	95	89	13.7
420×460×65	59	888	186000	99	86	14.1
440×480×65	59	970	213000	99	89	14.5
460×500×65	59	1040	240000	102	93	15.8
480×520×65	59	1080	261000	102	93	16
500×540×65	59	1090	270000	97	88	16.7

Beschrijf

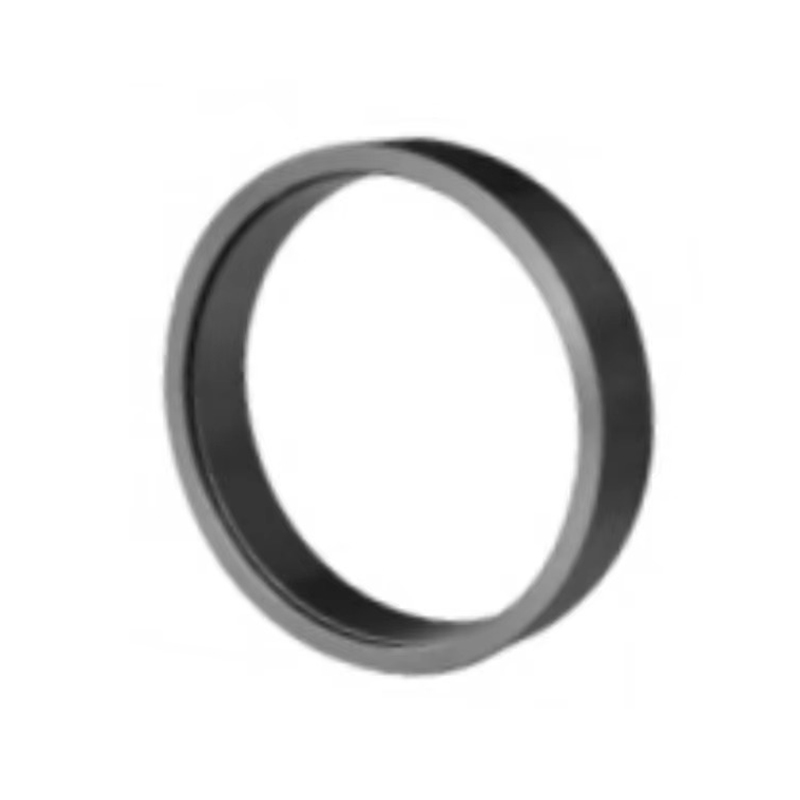

De Z1-expansiehuls met hoog draagvermogen is een as-naafvergrendeling die is ontworpen om wrijvingskoppeloverbrenging zonder speling te bieden. Dit type vergrendelingselement elimineert de noodzaak van traditionele perspassingen of spiebaanverbindingen door gebruik te maken van mechanische expansie om een veilige en nauwkeurige koppeloverdracht tussen as- en naafcomponenten te bereiken.

Dit Z1-model is speciaal ontworpen voor toepassingen met een hoog koppel en zware belasting, met eenvoudige demontage, anti-loslatingsstructuur en machinaal bewerkbare stalen spiebanen, waardoor het geschikt is voor OEM-aanpassing en veeleisend industrieel gebruik.

Belangrijkste kenmerken en voordelen
1. Transmissiecapaciteit bij hoge belasting
De Z1-expansiehuls is ontworpen om extreem hoge radiale en axiale krachten en koppelbelastingen te weerstaan, ideaal voor zware aandrijfsystemen.

2. Wrijvingsvergrendeling zonder speling
Door een sterke oppervlaktedruk te creëren tussen de as en de naaf, zorgt de expansiehuls voor een uniforme koppeloverdracht zonder relatieve beweging of speling, waardoor de mechanische stabiliteit en de levensduur van het systeem worden verbeterd.

3. Gemakkelijke demontage en herbruikbaarheid
Geïntegreerde taps toelopende ringgeometrie en verwijderbare bevestigingsmiddelen zorgen voor een snelle montage en demontage zonder de as of naaf te beschadigen - vooral handig voor onderhoudsintensieve systemen.

4. Mechanisch ontwerp tegen losraken
Deze huls is ontworpen met zelfborgende bouten, trillingsbestendige geometrie en uniforme spanningsverdeling en minimaliseert het risico van onbedoeld losraken, zelfs onder schokbelasting of dynamisch omkeerkoppel.

5. Geïntegreerde of optionele stalen spiebaan
Hoewel de huls zelf een betrouwbare wrijvingsvergrendeling biedt, ondersteunt deze ook machinaal bewerkte spiebanen voor extra veiligheid of uitlijning in systemen met hoge impact of kritische belasting. De spiebaan kan op klantspecificatie worden bewerkt.

6. Aangepaste bewerking en OEM-ondersteuning
Alle oppervlakken en binnenafmetingen kunnen op maat worden bewerkt om te voldoen aan specifieke as-/naaftoleranties, en de bus kan worden geproduceerd in overeenstemming met door de klant aangeleverde technische tekeningen of belastingsberekeningen.

7. Corrosiebestendigheid en oppervlakteafwerking
Verkrijgbaar met zwarte oxidecoating, verzinkt of fosfateren om te beschermen tegen aantasting door het milieu en de levensduur te verlengen.

Typische toepassingen
De Z1-expansiehuls wordt veel gebruikt in mechanische systemen waarbij veilige, spelingsvrije as-naafverbindingen van cruciaal belang zijn. Veel voorkomende toepassingen zijn onder meer:

Industriële versnellingsbakken en snelheidsreductoren
Zorgt voor strakke en betrouwbare tandwiel-asverbindingen met een hoog koppel.

Zwaar uitgevoerde transportbanden en katrolaandrijvingen
Brengt de belasting efficiënt over tussen roterende elementen zonder dat de sleutel wegglijdt.

Windturbine en energieapparatuur
Gebruikt in aandrijfsystemen waarbij axiale krachten, omkerende belastingen en langdurige betrouwbaarheid essentieel zijn.

Mijnbouw, metallurgie en cementmachines
Ontworpen om bestand te zijn tegen zware trillingen en stootbelastingen in materiaaltransportsystemen.

Roterende apparatuur en testopstellingen
Maakt flexibele demontage en nauwkeurige asuitlijning mogelijk tijdens frequent onderhoud.
De Z1-expansiemof met hoog draagvermogen biedt een betrouwbare, nauwkeurige en onderhoudsvriendelijke oplossing voor hoogwaardige as-naafverbindingen in veeleisende industriële systemen. Met zijn anti-loslatingsstructuur, eenvoudige demontage en ondersteuning voor OEM-bewerking en spiebaanintegratie voldoet hij aan de strenge eisen van de moderne machinebouw.
