Specificatie

Het is een eenvoudige en kosteneffectieve koppeling voor toepassingen met een hoog koppel

Slagvastheid, trillingsdemping en aanpassingsvermogen aan variërende belastingen zorgen voor een betere bescherming van apparatuur

Snelle installatie en verwijdering bespaart tijd en moeite

Ultralange levensduur

Eenvoudige structuur en eenvoudig onderhoud

Lage installatievereisten en een grote verscheidenheid aan ontwerpen

De vereiste installatienauwkeurigheid voor spiraalvormige veerroosterkoppelingen is lager dan die voor algemene koppelingen

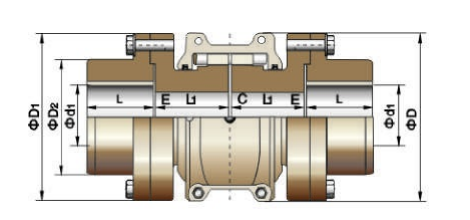

Model	Nominaal koppel/ Tn N.M	Toegestane snelheid/N toerental	Maximaal asgat L mm	Axiale lengte L mm	Minimale ruimte L1 mm	Maxim Ruimte L1 mm	D mm	D1 mm	D2 mm	Ruimte C mm	Ruimte E mm	Gewicht kg	Olievulling kg
6020T	52	3600	35	50	50	102	95	86	52	5	1.2	4.05	0.027
6030T	149	3600	42	50	50	109	105	94	60	5	1.2	5.42	0.041
6040T	249	3600	56	55	55	109	115	112	78	5	1.2	8.52	0.054
6050T	435	3600	65	65	65	109	130	125	85	5	1.2	13.75	0.068
6060T	684	3600	80	75	75	166	150	144	105	5	1.2	20.78	0.086

6070T	994	3600	85	80	80	166	160	152	110	5	1.5	24.85	0.113
6080T	2050	3600	95	95	95	204	190	178	122	5	1.5	41.20	0.172
6090T	3730	3600	110	105	105	204	210	209	142	5	1.5	62.54	0.254
6100T	6280	2440	130	125	125	205	250	250	172	6	2	115.2	0.426
6110T	9320	2250	150	135	135	205	270	276	198	6	2	158.2	0.508

6120T	13700	2025	170	155	155	205	310	319	225	6	2	235.2	0.735
6130T	19900	1800	190	175	175	205	346	346	238	6	2	318.5	0.908
6140T	28600	1650	210	190	190	205	384	386	268	6	2	415.6	1.135

Beschrijf

Het is een eenvoudige en kosteneffectieve koppeling voor toepassingen met een hoog koppel.

Jiangsu RSK serpentijnveerroosterkoppeling combineert het hoge koppelvermogen van tandwielkoppelingen met de flexibiliteit van elastische koppelingen, waardoor het een eenvoudiger en idealere optie is onder middelzware tot zware koppelingen. Het snelle demontageontwerp elimineert installatie- en verwijderingsproblemen volledig, waardoor een economischere en betrouwbaardere koppelingsoplossing wordt geboden.

Slagvastheid, trillingsdemping en aanpassingsvermogen aan variërende belastingen zorgen voor een betere bescherming van apparatuur.

De tandoppervlakken van de RSK-kronkelige veerroosterkoppeling zijn samengesteld uit meerdere gebogen oppervlakken, waardoor het contactoppervlak kan variëren afhankelijk van veranderingen in de belasting. Dankzij dit ontwerp is de koppeling beter bestand tegen lasten en variabele belastingen, waardoor een grotere veiligheid wordt gegarandeerd tijdens het opstarten of onder ongelijke belastingsomstandigheden. Bovendien absorbeert de flexibele overbrenging van de veer een aanzienlijke hoeveelheid trillingskrachten. Het dempende effect vermindert impacttrillingen met meer dan 36%, waardoor het een echt schok- en trillingsfilter is voor krachtoverbrengingssystemen.

Snelle installatie en verwijdering bespaart tijd en moeite.

Om de moeilijkheden en inefficiënties bij de installatie en demontage van koppelingen aan te pakken, heeft RSK een gloednieuwe sneldemontagekoppeling ontwikkeld. Het heeft een taps toelopend oppervlak en maakt gebruik van verschillende zeer sterke bouten aan het eindvlak om kracht uit te oefenen, waardoor zowel uitzettings- als verbindingseffecten worden bereikt. Dit ontwerp zorgt voor een vrije passing tijdens de installatie en levert tegelijkertijd de prestaties van een perspassing, waardoor meer dan 70% van de tijd wordt bespaard in vergelijking met traditionele interferentieproducten.

Ultralange levensduur.

De conische veer is vervaardigd uit hoogwaardig gelegeerd staal en ondergaat een strikt warmtebehandelingsproces om superieure stijfheid en flexibiliteit te bereiken. Het veeroppervlak is nauwkeurig gezandstraald om de moleculaire structuur van de oppervlaktelaag te comprimeren, wat resulteert in verbeterde slijtvastheid en langere levensduur.

Eenvoudige structuur en eenvoudig onderhoud.

Lage installatievereisten en een grote verscheidenheid aan ontwerpen.

De vereiste installatienauwkeurigheid voor spiraalvormige veerroosterkoppelingen is lager dan die voor algemene koppelingen. De veer kan vrij rondzwaaien binnen de tandgroeven van de halve koppelingshuls, waardoor aanzienlijke radiale, hoek- en axiale afwijkingen tussen de twee assen mogelijk zijn. Zolang deze afwijkingen binnen een bepaald bereik blijven, hebben ze geen invloed op de prestaties van de krachtoverbrenging, noch zullen ze lawaai veroorzaken of de levensduur in gevaar brengen.
