Specificatie

Typ	Nominaal Koppel (N·m)	Vermoeidheid Koppel (N·m)	Toegestaan Operationeel Hoek a	De. Uitbreiding △	het traagheidsmoment
					Stevige schacht		Holle schacht
					L(min)	Elke 100 meer van de lengte	L(min)	Elke 100 meer van de lengte
BHJ100E	7850	1840	12°	±15	5.8	0.2
BHJ120E	11000	4000	12°	±20	14.3	0.4
BHJ150E	17400	6300	12°	±20	44.9	1.4	49.4	1.9
BHJ180E	37500	13700	10°	±20	109.6	2.4	120.6	3.8
BHJ225E	58000	21000	10°	±20 -40	297.7	5.1	319.2	6.9
BHJ250E	80000	31000	10°	±30 -40	463.3	7.7	599.2	24.1
BHJ285E	132000	48000	10°	±30 -40	1019.2	18.2	1105.0	24.1
BHJ315E	150000	66500	8°	±30 -45	1427.7	22.0	1501.5	24.1
BHJ350E	225000	90000	8°	±30 -50	3049.8	39.0	3191.6	41.5
BHJ390E	312500	125000	8°	±40 -60	5252.7	64.4	5609.1	78.4
BHJ440E	450000	180000	8°	±40 -60	9610.2	111.4	10126.0	120.3
BHJ490E	625000	250000	8°	±40 -60	16711.6	197.5	18379.2	271.3
BHJ550E	887500	355000	8°	±50 -70	29866.3	325.9	30637.1	287.8
BHJ620E	1250000	500000	8°	±50 -70	54975.3	545.0	57143.0	561.9

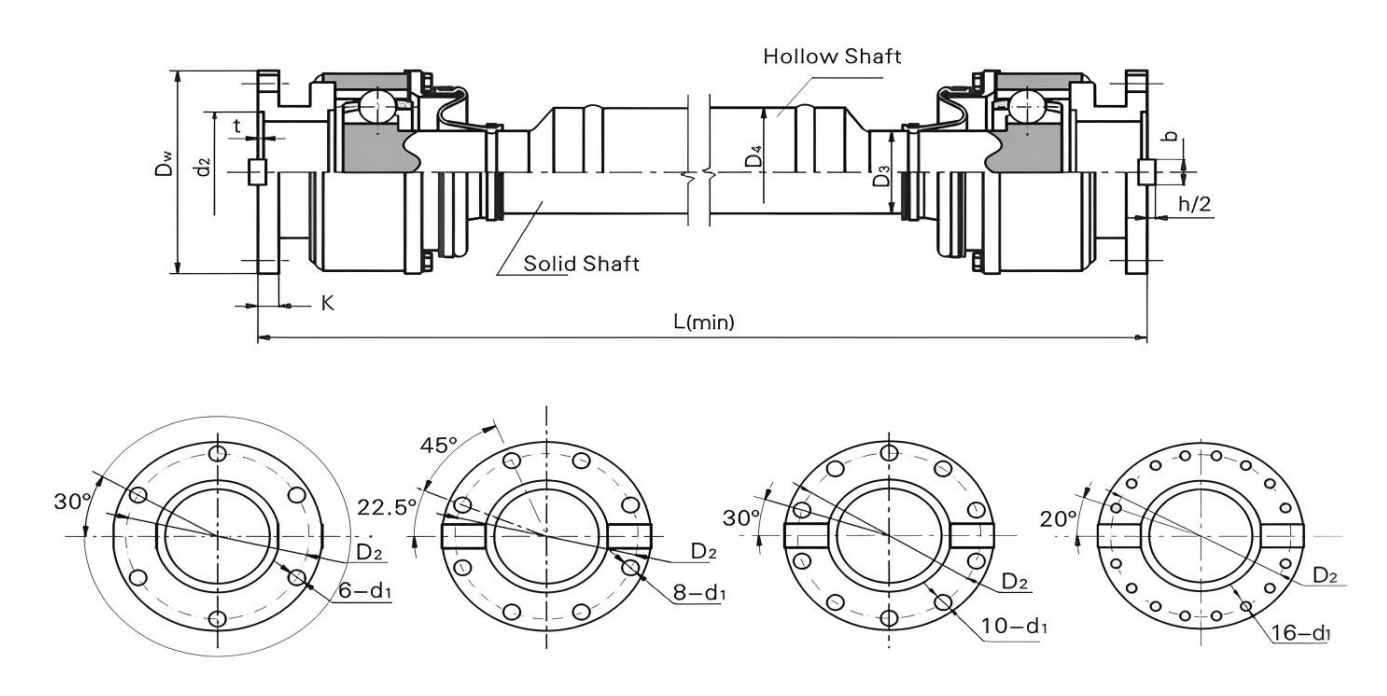

De belangrijkste afmetingen

Typ	dw	d₂	t	K	b	u/2	Solidee Schacht D₃	Hol Schacht D₄	D₂	n-d₁	L(min)
Typ	dw	d₂	t	K	b	u/2	Solidee Schacht D₃	Hol Schacht D₄	D₂	n-d₁	Solidee Schacht	Hol Schacht
BHJ100E	100	57 ^0.074	2.5	7			40		84	6-9	260
BHJ120E	120	75 ^0.074	2.5	8			47		102	8-11	300
BHJ150E	150	90 ^0.087	3	10			65	80	130	8-13	350	500
BHJ180E	180	105 ^0.087	5	17			75	90	155	8-17	400	550
BHJ225E	225	135 ^0.10	5	20	32	9	90	102	196	8-17	500	680
BHJ250E	250	150 ^0.10	6	25	40	12.5	100	140	218	8-19	550	740
BHJ285E	285	170 ^0.10	7	27	40	15	124	140	245	8-21	600	810
BHJ315E	315	185 ^0.115	8	32	40	15	130	140	280	10-23	650	900
BHJ350E	350	210 ^0.115	8	35	50	16	150	160	310	10-23	700	1000
BHJ390E	390	235 ^0.115	8	40	70	18	170	190	345	10-25	750	1070
BHJ440E	440	255 ^0.13	10	42	80	20	195	210	390	16-28	800	1170
BHJ490E	490	275 ^0.13	12	47	90	22.5	225	260	435	16-31	900	1270
BHJ550E	550	320 ^0.14	12	50	100	22.5	255	260	492	16-31	1000	1400
BHJ620E	620	380 ^0.14	12	55	100	25	290	310	555	16-38	1200	1550

Het kenmerk en het gebruik

Het axiale profiel van de stalen kogelbaan is recht. De aanpassing van de installatieafstand en de axiale

Uitbreiding wordt gerealiseerd via het rechte spoor.

De koppelafmetingen zijn gelijk aan die van de SWC-koppeling.
Dit gewricht wordt voornamelijk gebruikt voor het aandrijven van aardoliemachines en metallurgische machines.

Het symboliserende voorbeeld: BHJ120E1000

BHJ: BHJ-type

120: De specificatie is 120

E: E-type

1000: De lengte is 1000

Beschrijf

Het rechte groeftype met constante snelheid en constante snelheid met flensnaaf is een uitstekende transmissiecomponent die innovatie en functionaliteit combineert. Het compacte structurele ontwerp bespaart effectief ruimte en is vooral geschikt voor apparatuur met strenge eisen aan de installatieruimte. Het kan op efficiënte wijze krachtoverbrenging realiseren in een beperkte ruimte.

De uitschuiffunctie is een hoogtepunt van deze koppeling. Tijdens de werking van de apparatuur kan deze, ondanks axiale verplaatsing veroorzaakt door veranderingen in de werkomstandigheden, hier gemakkelijk mee omgaan via een slim telescopisch mechanisme om de stabiliteit en continuïteit van de transmissie te garanderen en uitval van de apparatuur als gevolg van axiale spanning te voorkomen.

Het unieke lantaarnachtige uiterlijk geeft hem niet alleen een hoge mate van herkenning, maar heeft ook praktische effecten. Dit ontwerp verbetert niet alleen de structurele sterkte, maar optimaliseert ook de warmteafvoerprestaties, garandeert de betrouwbaarheid van de koppeling bij langdurig gebruik met hoge belasting en verlengt de levensduur ervan.

Als een call-cage-koppeling met constante snelheid, rechte groef en flensnaaf, kan het nauwkeurig de snelheidssynchronisatie tussen de master- en slave-assen garanderen, met een extreem hoge transmissienauwkeurigheid, waardoor trillingen en geluid tijdens de werking van de apparatuur effectief worden verminderd. Het is geschikt voor precisiemachines, geautomatiseerde productielijnen en andere gebieden met extreem hoge vereisten voor transmissienauwkeurigheid. Of het nu gaat om de automobielindustrie, de lucht- en ruimtevaartindustrie of de productie van precisie-instrumenten, de compacte synchrone universele koppeling van het telescopische lantaarntype kan een solide garantie bieden voor de stabiele werking en efficiënte productie van apparatuur met zijn uitstekende prestaties.
