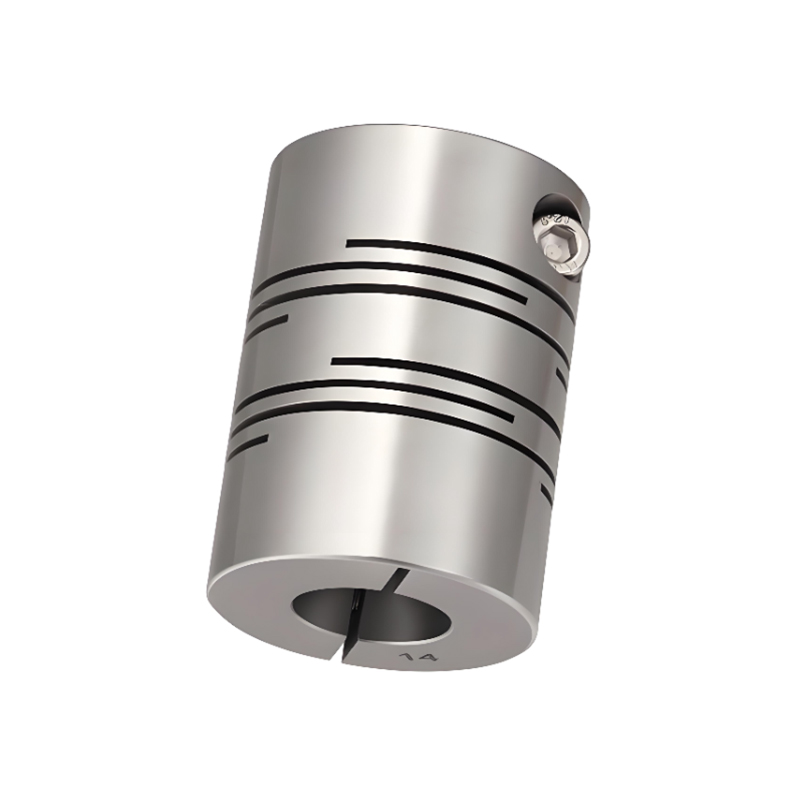

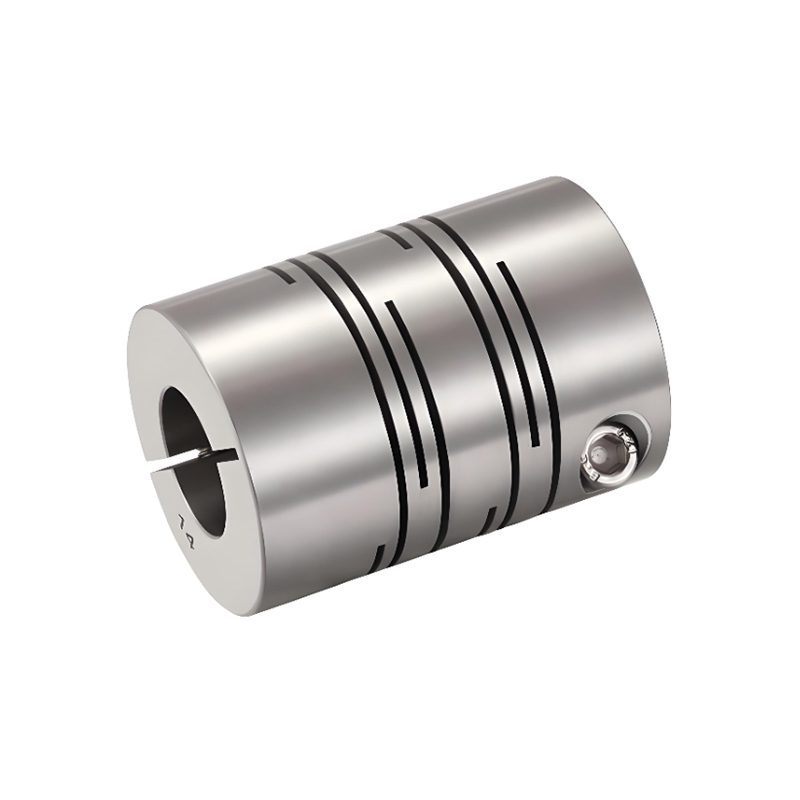

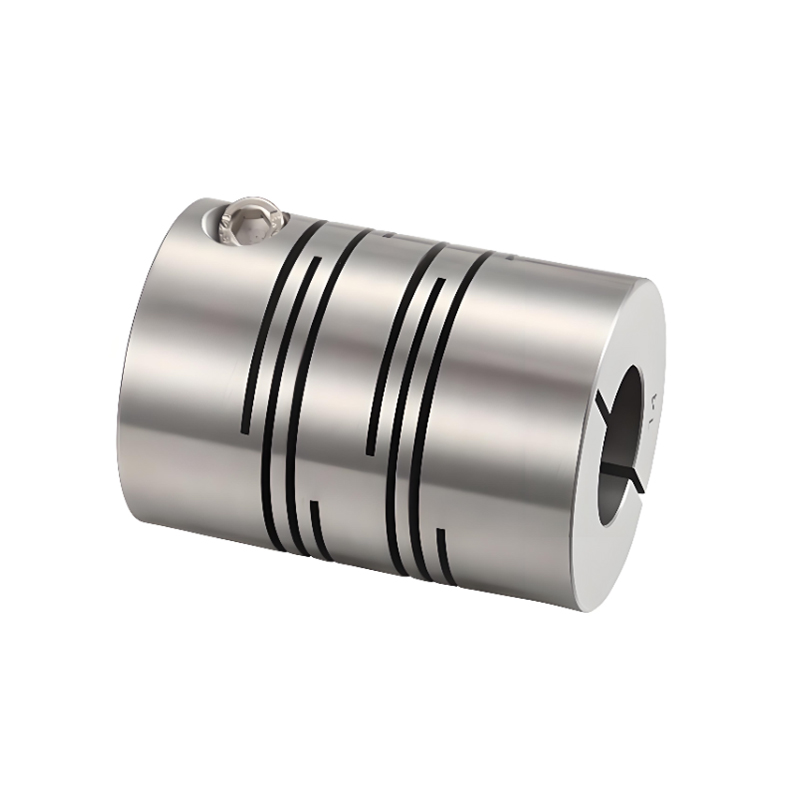

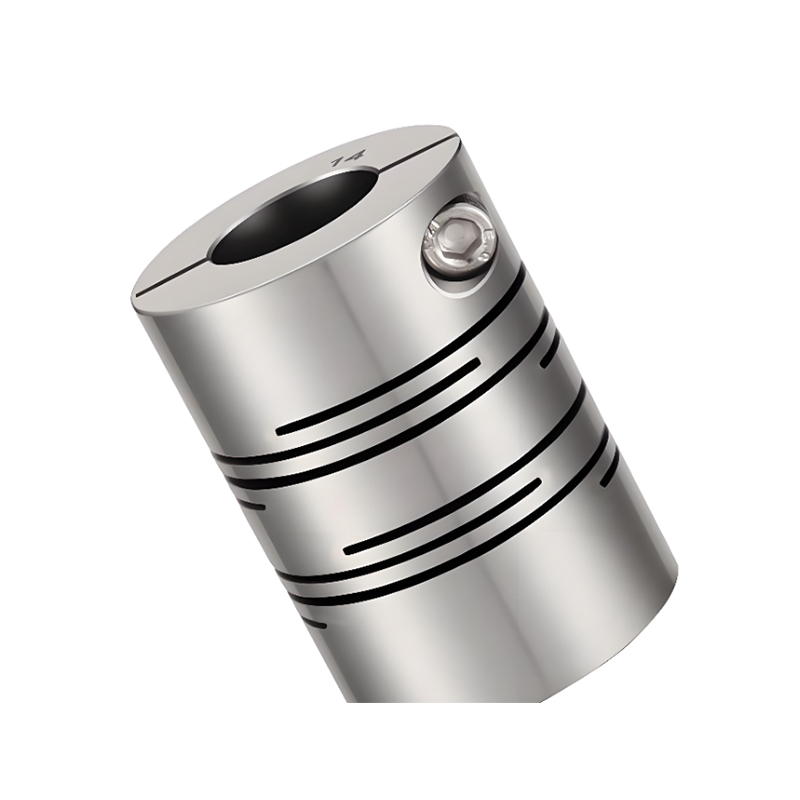

RSK-CPPCG Hoogwaardige roestvrijstalen parallelle lijn askoppelingsklemtype

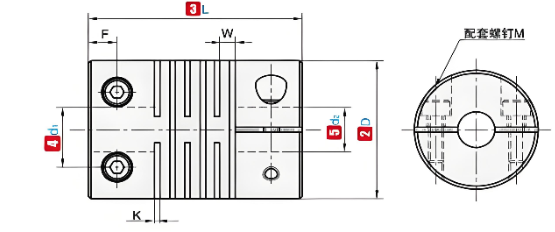

Codenaam

D

L

Standaard binnendiameter (mm)

K

W

F

M

Koppel aanscherping (N.m)

RSK-CPPCG

16

17.4

3  4  5  6

0.55

1.18

3.0

M2,5

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M2,5

0.8

24

25

4  5  6  6,35  7  8  9         10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12  12,7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M3

1.2

39

40

8  9  9,525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8  9  9,525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M4

2.5

Opmerking: De binnengaten aan beide uiteinden van de koppeling kunnen vrij worden gecombineerd met de minimale en maximale binnendiameters. De in de tabel aangegeven binnendiameters zijn uitsluitend ter referentie. De door de klant vereiste gatdiameter is ook alleen ter referentie. Voor de door de klant gewenste gatdiameter kunt u contact met ons opnemen.

Codenaam

D

L

Beoordelingskoppel (N.m)

Laat bias toe (mm)

Kanteling toestaan (∠°)

Sta axiale afwijking toe (mm)

Toerental toestaan

Statische torsiestijfheid (N.m/rad)

Traagheidsmoment (N.m)

Gewicht (g)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0,10

8000

200

2,8x10 ^-5

21

19

20

4

0.05

0.5

±0,10

8000

270

6,2x10 ^-5

33

24

25

6

0.05

0.5

±0,10

6200

790

2,0x10 ^-5

66

29

30

8

0.05

0.5

±0,10

5000

1400

5,2x10 ^-5

120

34

35

12

0.05

0.5

±0,10

4300

2200

1,1x10 ^-4

183

39

40

15

0.05

0.5

±0,10

4000

4100

2,3x10 ^-4

246

44

45

23

0.05

0.5

±0,10

3600

5100

4,3x10 ^-4

358

Opmerking: Het bovenstaande traagheidskoppel en de technische parameters worden gemeten volgens de standaard van maximale opening. De maximale nominale koppelwaarde houdt verband met de duurzaamheid van de koppeling zelf. Hoe groter de buitendiameter, hoe groter de kracht, en hoe kleiner de buitendiameter, hoe hoger de toegestane snelheid.
