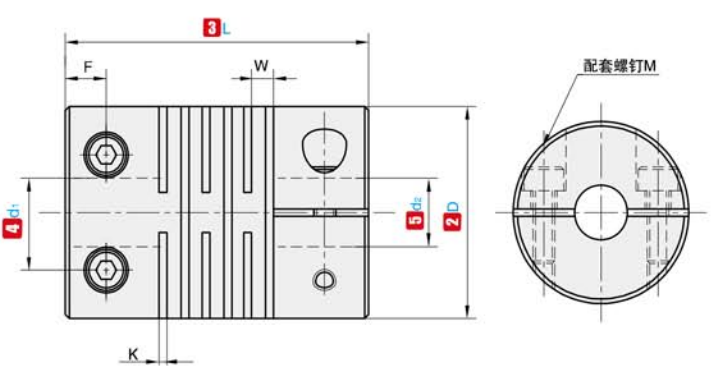

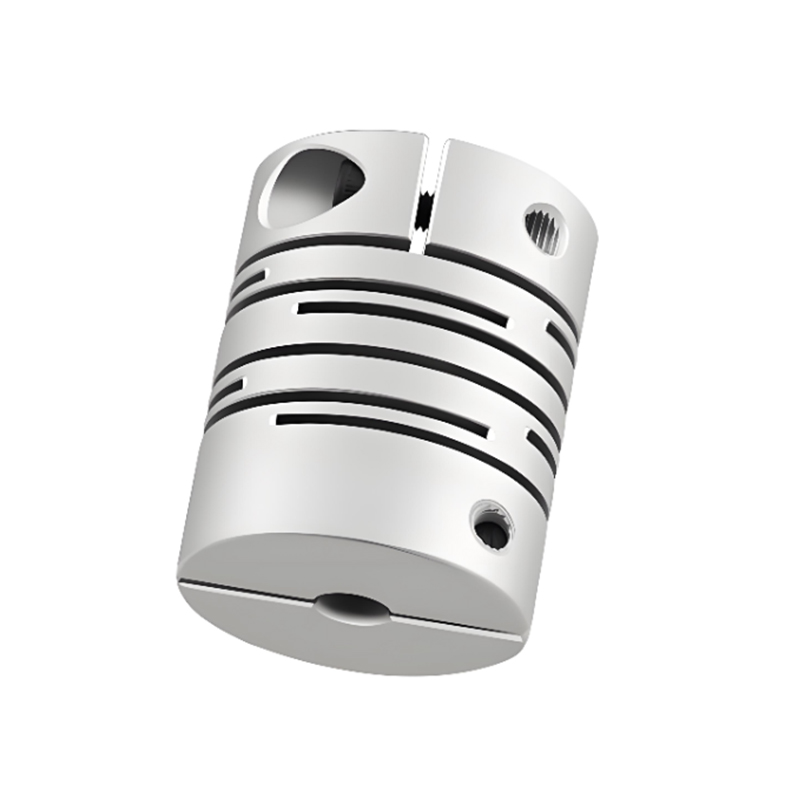

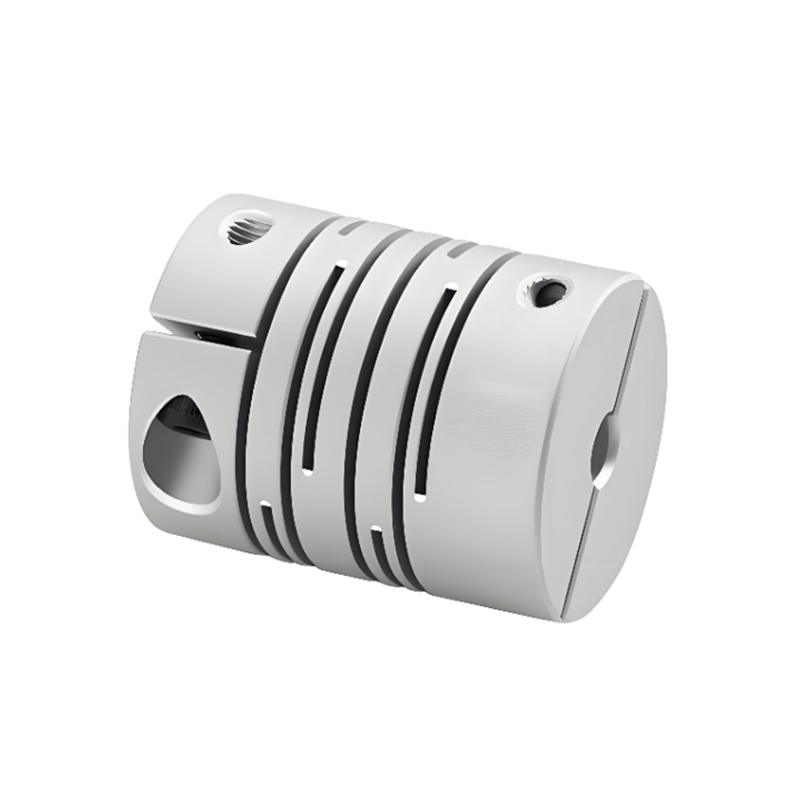

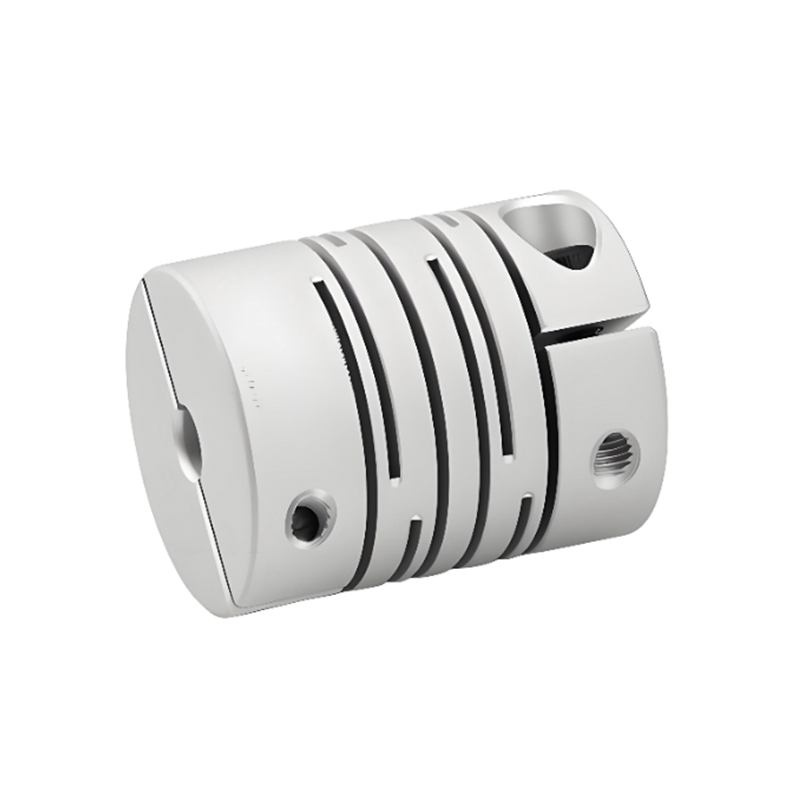

RSK-CPPC Hoge stijfheid aluminiumlegering parallelle lijn askoppeling klemtype

Codenaam

D

L

Standaard binnendiameter (mm)

K

W

F

M

Koppel aanscherping (N.m)

RSK-CPPC

16

17.5

3  4  5  6

0.55

1.18

3.0

M2,5

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M2,5

0.8

24

25

4  5  6  6,35   7  8  9         10

0.55

1.49

3.78

M3

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12

0.55

1.81

4.5

M3

1.2

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M3

1.2

Opmerking: De binnengaten aan beide uiteinden van de koppeling kunnen vrij worden gecombineerd met de minimale en maximale binnendiameters. De in de tabel aangegeven binnendiameters zijn uitsluitend ter referentie. De door de klant vereiste gatdiameter is ook alleen ter referentie. Voor de door de klant gewenste gatdiameter kunt u contact met ons opnemen.

Codenaam

D

L

Beoordelingskoppel (N.m)

Laat bias toe (mm)

Kanteling toestaan (∠°)

Sta axiale afwijking toe (mm)

Toerental toestaan

Statische torsiestijfheid (N.m/rad)

Traagheidsmoment (N.m)

Gewicht (g)

RSK-CPPC

16

17.5

0.75

0.05

0.5

±0,10

24000

200

2,8x10 ^-7

7

19

20

1.5

0.05

0.5

±0,10

20000

270

6,2x10 ^-7

12

24

25

2.2

0.05

0.5

±0,10

16000

790

2,0x10 ^-6

23

29

30

3

0.05

0.5

±0,10

13000

1400

5,2x10 ^-6

41

34

35

4.5

0.05

0.5

±0,10

11000

2200

1,1x10 ^-5

62

Opmerking: Het bovenstaande traagheidskoppel en de technische parameters worden gemeten volgens de standaard van maximale opening. De maximale nominale koppelwaarde houdt verband met de duurzaamheid van de koppeling zelf. Hoe groter de buitendiameter, hoe groter de kracht, en hoe kleiner de buitendiameter, hoe hoger de toegestane snelheid.
