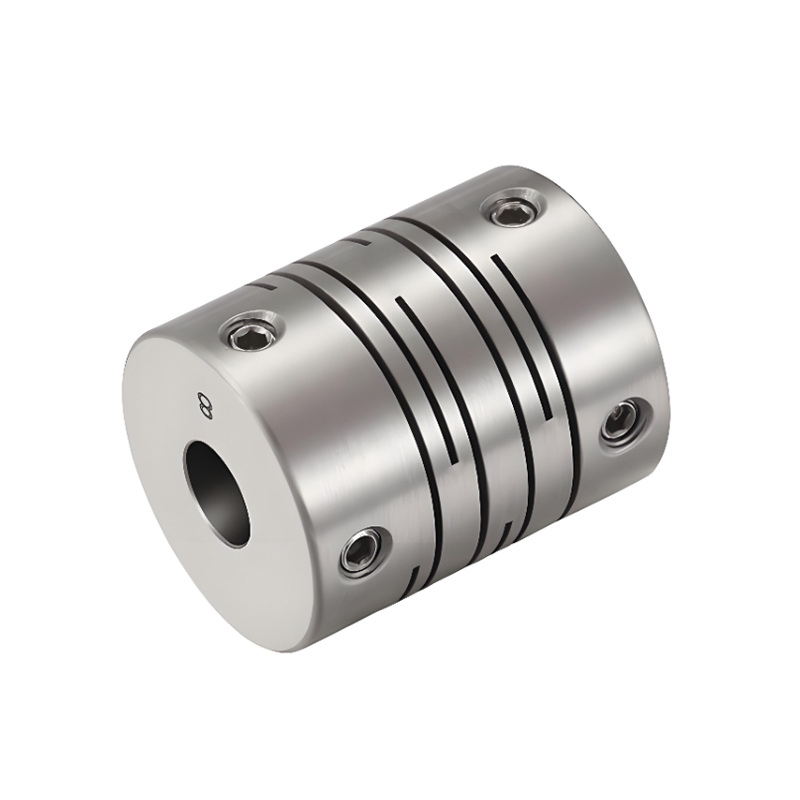

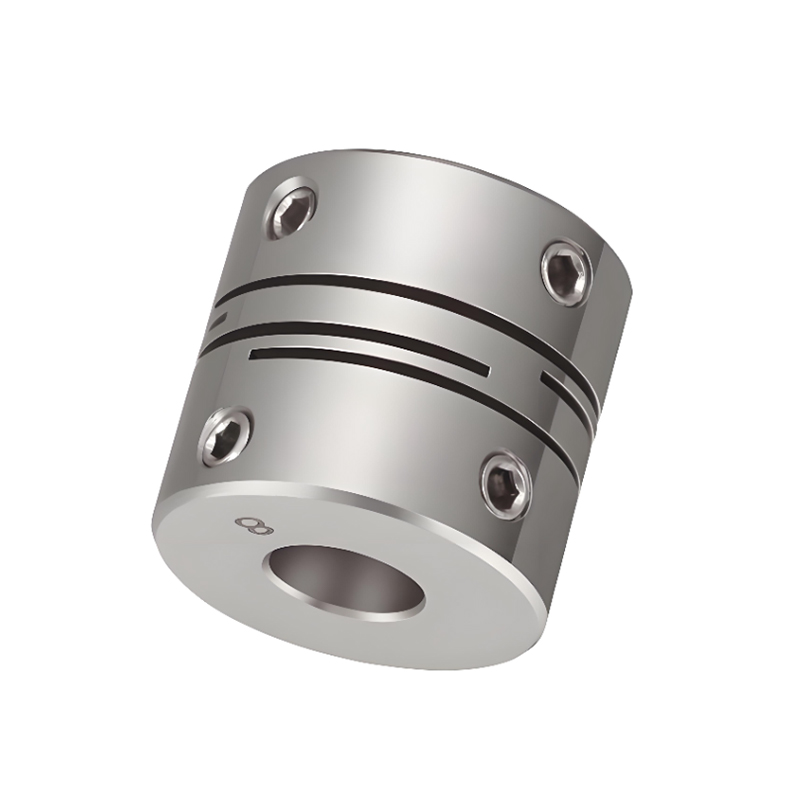

RSK-CPPG Hoge stijfheid roestvrijstalen parallelle lijn askoppeling Positionering Schroeftype

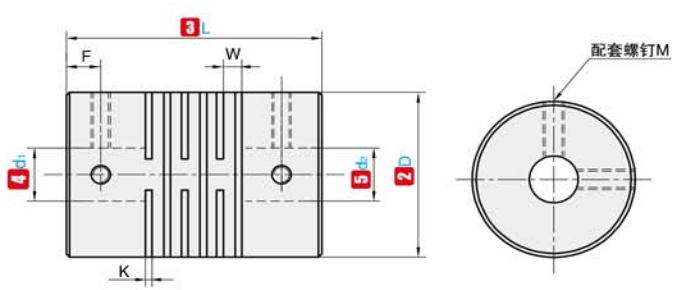

Codenaam

D

L

Standaard binnendiameter (mm)

K

W

F

M

Koppel aanscherping (N.m)

RSK-CPPG

16

17.4

3  4  5  6

0.55

1.18

3.0

M3

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M3

0.8

24

25

4  5  6  6,35  7  8  9         10  11

0.55

1.49

3.78

M4

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12  12,7

0.55

1.81

4.5

M5

5

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M5

5

39

40

8  9  9,525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M5

5

44

45

8  9  9,525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M6

8

Opmerking: De binnengaten aan beide uiteinden van de koppeling kunnen vrij worden gecombineerd met de minimale en maximale binnendiameters. De in de tabel aangegeven binnendiameters zijn uitsluitend ter referentie. De door de klant vereiste gatdiameter is ook alleen ter referentie. Voor de door de klant gewenste gatdiameter kunt u contact met ons opnemen.

Codenaam

D

L

Beoordelingskoppel (N.m)

Laat bias toe (mm)

Kanteling toestaan (∠°)

Sta axiale afwijking toe (mm)

Toerental toestaan

Statische torsiestijfheid (N.m/rad)

Traagheidsmoment (N.m)

Gewicht (g)

RSK-CPPG

16

17.4

2

0.05

0.5

±0,10

24000

200

2,8x10 ^-5

25

19

20

4

0.05

0.5

±0,10

24000

270

6,2x10 ^-5

40

24

25

6

0.05

0.5

±0,10

24000

790

2,0x10 ^-5

75

29

30

8

0.05

0.5

±0,10

24000

1400

5,2x10 ^-5

145

34

35

12

0.05

0.5

±0,10

24000

2200

1,1x10 ^-4

200

39

40

15

0.05

0.5

±0,10

24000

4100

2,3x10 ^-4

250

44

45

23

0.05

0.5

±0,10

24000

5100

4,3x10 ^-4

365

Opmerking: Het bovenstaande traagheidskoppel en de technische parameters worden gemeten volgens de standaard van maximale opening. De maximale nominale koppelwaarde houdt verband met de duurzaamheid van de koppeling zelf. Hoe groter de buitendiameter, hoe groter de kracht, en hoe kleiner de buitendiameter, hoe hoger de toegestane snelheid.
