Specificatie

Belangrijkste kenmerken:

Eenvoudige structuur, lage kosten

Lage productiekosten en prijs

Geen smering vereist, eenvoudig onderhoud

Beschikt over enige compensatie- en dempingscapaciteit

Eenvoudige installatie

De rubberen elastische bus kan een zekere mate van elektrische isolatie bieden

Primaire toepassingsgebieden:

Verbindingen tussen motoren en aangedreven machines in ventilatoren, pompen en andere algemene machines (meest voorkomende)

Lichte transportbanden, mixers, landbouwmachines

Kleine tot middelgrote compressoren, generatorsets

Diverse lichte industriële machines waarbij kosten een gevoelige factor zijn

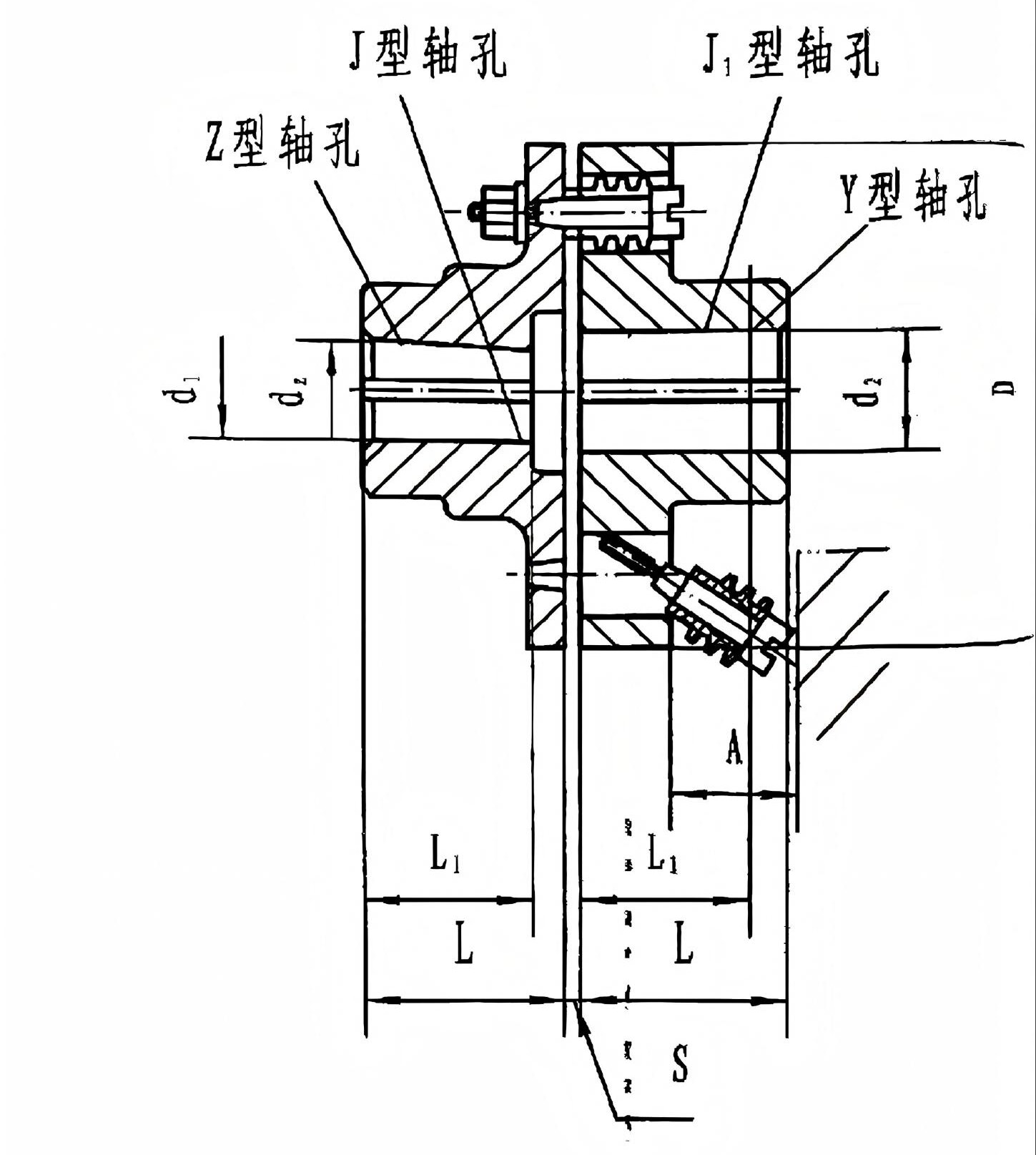

Model	Nominaal koppel (N·m)	Toegestaan rotatiesnelheid (tpm)		Diameter asgat (mm) d₁、d₂、dz		Lengte asgat (mm)			D	A	S	Toegestaan compensatie bedrag		gewicht (kg)	Moment van Traagheid (kg.m ² )
						Y-vormig	J, J, Z-vormig					Radiaal (mm)	Hoek richting
		ijzer	staal	ijzer	staal	L	L₁	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10,11	10,11	25	17	—
				12	12,14	32	20	—
RSK-LT2	16	5500	7600	12,14	12,14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16,18,19	42	30	42
RSK-LT3	31.5	4700	6300	16,18,19	16,18,19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20, 22	52	38	52
RSK-LT4	63	4200	5700	20, 22、24	20, 22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25, 28	62	44	62
RSK-LT5	125	3600	4600	25, 28	25, 28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30,32	30,32、35	82	60	82
RSK-LT6	250	3300	3800	30,35,38	32,35,38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40, 42	112	84	12
RSK-LT7	500	2800	3600	40, 42、45	40, 42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45,48,50,55	45,48,50,55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60,63	142	107	142
RSK-LT9	1000	2100	2850	50,55,56	50,55,56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60,63	60,63、65、70、71	142	107	42
RSK-LT10	2000	1700	2300	63,65,70,71,75	63,65,70,71,75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80,85	80,85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80,85、90、95	80,85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100,110	100,110	212	167	212
RSK-LT12	8000	1100	1450	100,110、120、125	100,110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120、125	120、125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130,140,150	130,140,150	252	202	252
				160	160,170	302	242	302

Beschrijf

Het is een niet-metalen koppeling met flexibele elementen die koppel overbrengt via pennen en elastische bussen.

Het kernwerkingsprincipe maakt gebruik van de compressieve vervorming van rubberen (of polyurethaan) elastische bussen om koppel over te brengen, en maakt gebruik van hun elasticiteit om verkeerde uitlijning te compenseren, trillingen en schokken te absorberen. Met zijn eenvoudige structuur is het een van de meest gebruikte koppelingen op het gebied van transmissie met klein tot middelgroot vermogen en middelhoge tot lage snelheid, vaak de "standaardkoppeling" genoemd.

De structuur van de Type LT-koppeling is zeer eenvoudig en bestaat voornamelijk uit de volgende componenten:

Twee halve koppelingen: meestal gemaakt van gietijzer (HT200) of gietstaal (ZG270-500), die lijken op flenzen met een ring van pengaten rond de omtrek.

Elastische bus (bus): het kerncomponent. Meestal gemaakt van rubber of polyurethaan, het is een cilindrische vorm met een flens. Deze wordt geïnstalleerd in de pengaten van de aangedreven halfkoppeling. De pen gaat door het centrale gat van de elastische bus en verbindt daardoor de twee halve koppelingen flexibel.

Borgplaat (optioneel): Wordt gebruikt om de elastische bussen axiaal vast te zetten en te voorkomen dat ze eruit vallen.

Structurele prestaties:

Vanwege de opening tussen de elastische huls en het ronde gat in de flens van de halve koppeling, evenals de vervorming van de elastische huls, heeft de koppeling een zekere mate van compensatie voor relatieve verplaatsing en schokabsorptieprestaties.

Belangrijkste kenmerken:

Eenvoudige structuur, lage kosten

Weinig onderdelen, volwassen productieproces, zeer lage productiekosten en prijs, met uitstekende zuinigheid.

Geen smering vereist, eenvoudig onderhoud

Bevat geen wrijvingsparen met relatieve verschuiving, vereist geen toevoeging van olie of vet, komt in aanmerking als onderhoudsvrije koppeling (vereist alleen periodieke inspectie).

Beschikt over enige compensatie- en dempingscapaciteit

Eenvoudige installatie

De rubberen elastische bus kan een zekere mate van elektrische isolatie bieden

Primaire toepassingsgebieden:

Het LT-type is een klassieke 'General-Purpose Economical'-koppeling, geschikt voor niet-veeleisende toepassingen met lage eisen aan transmissieprecisie en dynamische prestaties, matig vermogen en relatief schone omgevingen, zoals:

Verbindingen tussen motoren en aangedreven machines in ventilatoren, pompen en andere algemene machines (meest gebruikelijk).

Lichte transportbanden, mixers, landbouwmachines.

Kleine tot middelgrote compressoren, generatorsets.

Diverse lichte industriële machines waarbij de kosten een gevoelige factor zijn.
