RSK-TGL nylon interne tandwieltrommelkoppeling is een lichtgewicht en geluidsarm transmissieverbindingsonderdeel. Het belangrijkste kenmerk is het gebruik van een zeer sterk nylonmateriaal om de interne tandwielring te vormen, die ingrijpt in een trommelvormige externe tandwielhuls. Het biedt uitstekende schokabsorptie, trillingsdemping en elektrische isolatie-eigenschappen, waardoor het geschikt is voor precisietransmissietoepassingen met kleine tot gemiddelde koppelvereisten, waarbij trillingsonderdrukking en bescherming tegen elektrische corrosie nodig zijn.

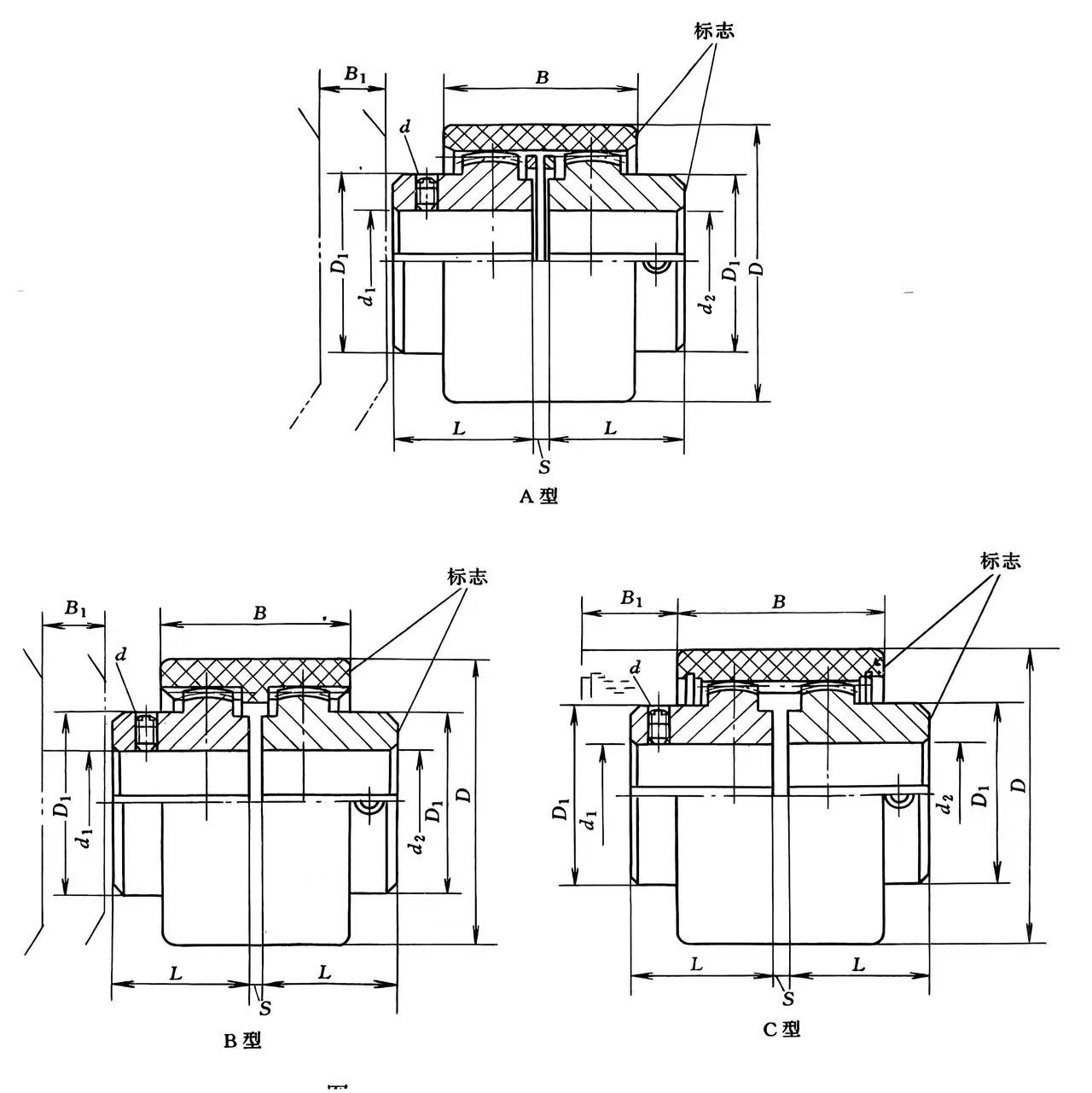

Model	Nominaal koppel /N·m	Toegestane rotatie Snelheid [n]	Diameter asgat	Schacht gat Lengte L	D			B				S	d	Gewicht		Moment van traagheid I
					A, B-vormig	C-vormig		A, B-vormig	C-vormig	A, B-vormig	C-vormig
														A-vormig B-vormig	C-vormig	A-vormig B-vormig	C-vormig
TGLA1 TGLB1	10	10000	6,7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8,9	20									M5
			10,11	22
			12,14	27
TGLA2 TGLB2	16	9000	8,9	20	48	--	32	38	--	17	--	4	M5	0.278	--	0.00006	--
			10,11	22
			12,14	27
			16,18,19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10,11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12,14	27							24
			16,18,19	30
			20, 22, 24	38
TGLA4 TGLB4 TGLC4	45	8000	12,14	27	66	70	45	46	--	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16,18,19	30					56
			20, 22, 24	38
			25, 28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	--	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16,18,19	30					58
			20, 22, 24	38
			25, 28	44
			30,32	60
TGLA6 TGLB6 TGLC6	80	6700	16,18,19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20, 22, 24	38
			25, 28	44
			30,32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20, 22, 24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25, 28	44
			30,32、35、38	60
			40, 42	84
TGLA8 TGLB8 TGLC8	140	5600	22, 24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25, 28	44
			30,32、35、38	60
			40, 42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25, 28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30,32、35、38	60
			40, 42、45、48、 50,55,56	84
			60,63,65,70	107
TGLA10 TGLB10 TGLC10	710	3150	30,32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40, 42、45、48、 50,55,56	84
			60,63,65,70、 71,75	107
			80,85	132
TGLA11 TGLB11 TGLC11	1250	3000	40, 42、45、48、 50,55,56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60,63,65,70、 71,75	107
			80,85、90、95	132
			100,110	167
TGLA12 TGLB12 TGLC12	2500	2120	50,55,56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60,63,65,70、 71,75	107
			80,85、90、95	132
			100,110、120、125	167

Beschrijving

Een tandwielkoppeling is een mechanische connector met een hoog koppel voor niet-collineaire assen, waarbij gebruik wordt gemaakt van interne/externe tandwieltanden in hulzen om kracht over te brengen en tegelijkertijd te compenseren voor hoek-, radiale en axiale verkeerde uitlijning, waardoor deze ideaal is voor zwaar industrieel gebruik zoals staalfabrieken, pompen en transportbanden waar een hoge vermogensdichtheid en betrouwbaarheid cruciaal zijn, hoewel de juiste smering en onderhoud voor een lange levensduur vereist zijn.

Hoe het werkt

Componenten: Op elke as zijn twee naven (met externe tandwieltanden) bevestigd, verbonden door moffen (met interne tandwieltanden).

Compensatie van verkeerde uitlijning: De tandwieltanden maken beweging en buiging mogelijk om hoekige (zijwaartse), radiale (offset) en axiale (eind-tot-eind) verkeerde uitlijning tussen assen aan te pakken.

Koppeltransmissie: Hoog oppervlaktecontact tussen de gekroonde tandwieltanden zorgt voor een efficiënte krachtoverdracht met hoog koppel en uitzonderlijke torsiestijfheid.

Belangrijkste kenmerken en voordelen

Hoog koppel: Kan zeer hoge koppelbelastingen aan.

Compact: Biedt een hoge vermogen-gewichtsverhouding, past in krappe ruimtes.

Betrouwbaar: Biedt een lange levensduur met de juiste smering.

Veelzijdig: verkrijgbaar in verschillende configuraties (enkele/dubbele koppeling, stijve/flexibele helften) voor verschillende behoeften.

Toepassingen

Rolaandrijvingen (staal-, papierindustrie)

Pompen, ventilatoren, transportbanden

Apparatuur voor energieopwekking

Onderhoud

Vereist periodieke smering (vet) om de tandwieltanden te beschermen.

Een juiste uitlijning tijdens de installatie is van cruciaal belang voor de betrouwbaarheid en levensduur.
