Specificatie

Bedrijfshoek≤18°

Toegestane uitbreiding ±12~±35

Fundamentele specificaties:

Typ	Diagram	Nominaal koppel (N·m)	Vermoeidheidskoppel (N·m)	Toegestane werkhoek		De expansie Δ	Het traagheidsmoment GD³ J × 10 ^-3 (kg·m²)
				Toegestane werkhoek			L=500	L=1000	Elke 100 meer van de lengte
				In rotatie	In rust		Stevige schacht	Holle schacht	Stevige schacht	Holle schacht
BJ75DF	Figuur 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Figuur 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Figuur 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Figuur 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Figuur 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Figuur 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Figuur 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Figuur 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Figuur 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

De belangrijkste afmetingen:

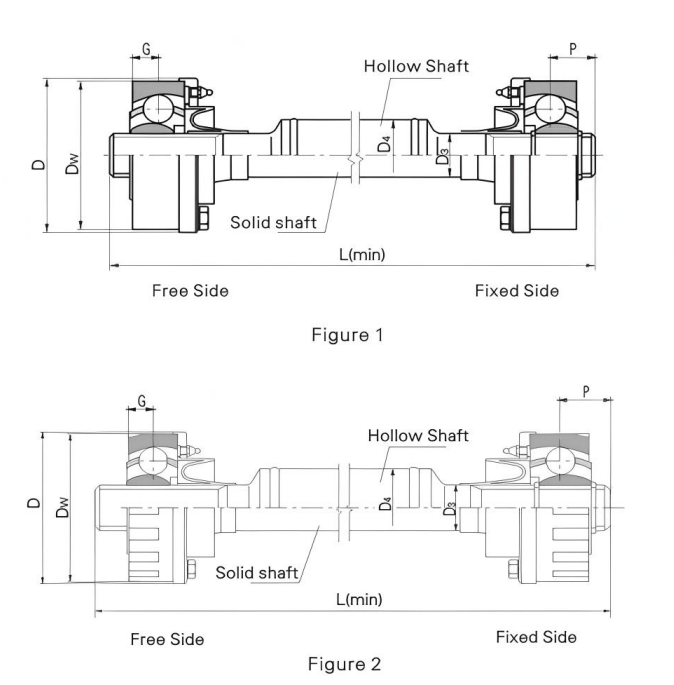

Typ	Diagram	dw	D	G	P	Stevige schacht D3	Holle schacht D4	L(min)
Typ	Diagram	dw	D	G	P	Stevige schacht D3	Holle schacht D4	Stevige schacht	Holle schacht
BJ75DF	Figuur 1	80	85	12.2	16	22	50	145	505
BJ95DF	Figuur 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Figuur 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Figuur 1	146	151	24.1	28	46	76	250	705
BJ175DF	Figuur 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Figuur 2	190	196	30	40	60	102	335	805
BJ225DF	Figuur 2	212	218	32.5	48	66	102	375	805
BJ250DF	Figuur 2	230	238	37.5	53	76	140	395	805
BJ300DF	Figuur 2	266.7	273	42	65	84	140	445	805

Het kenmerk en het gebruik

De aanpassing van de installatieafstand en de axiale uitzetting worden gerealiseerd door de glijdende spiebaanpassing in de kruiskoppeling.

Het wordt hoofdzakelijk gebruikt voor het aandrijven van de knijprol, de schrobrolafdichtrol, de afwerkspanrol en de knijprol op de metallurgische apparatuur.

Het symboliserende voorbeeld: BJ125DF1000

BJ: BJ-type

125: De specificatie is 125

DF: DF-type

1000: De lengte is 1000

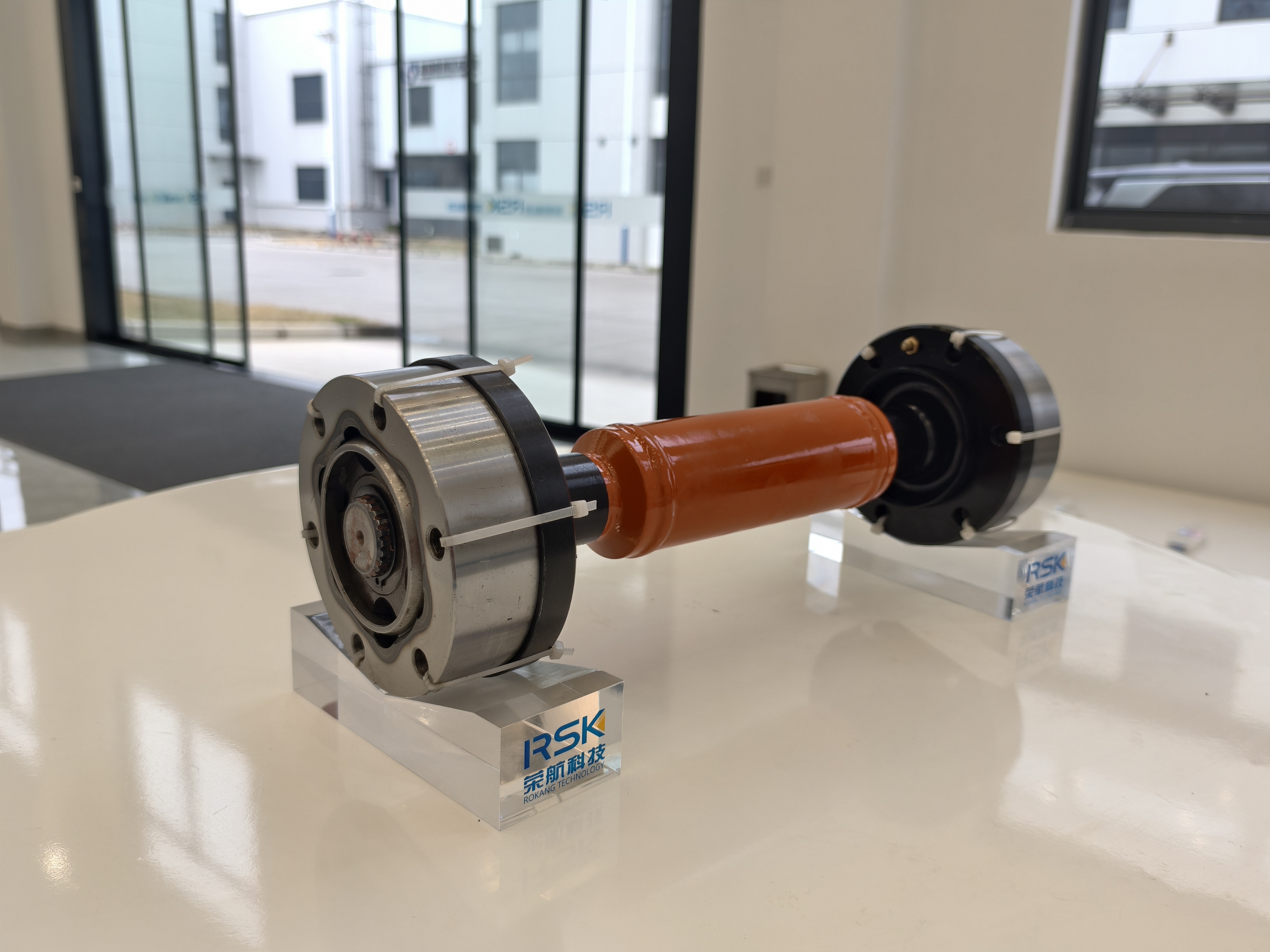

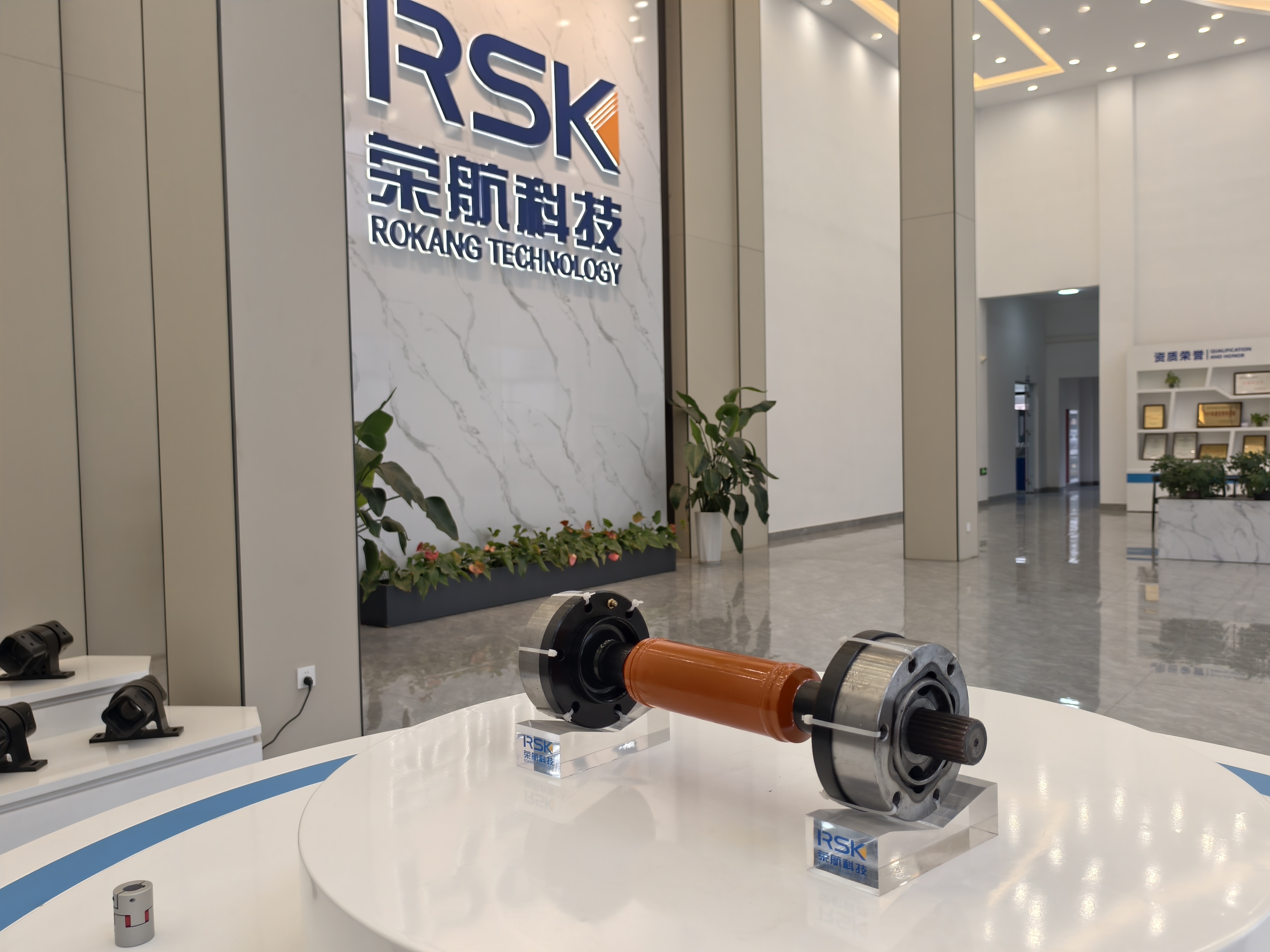

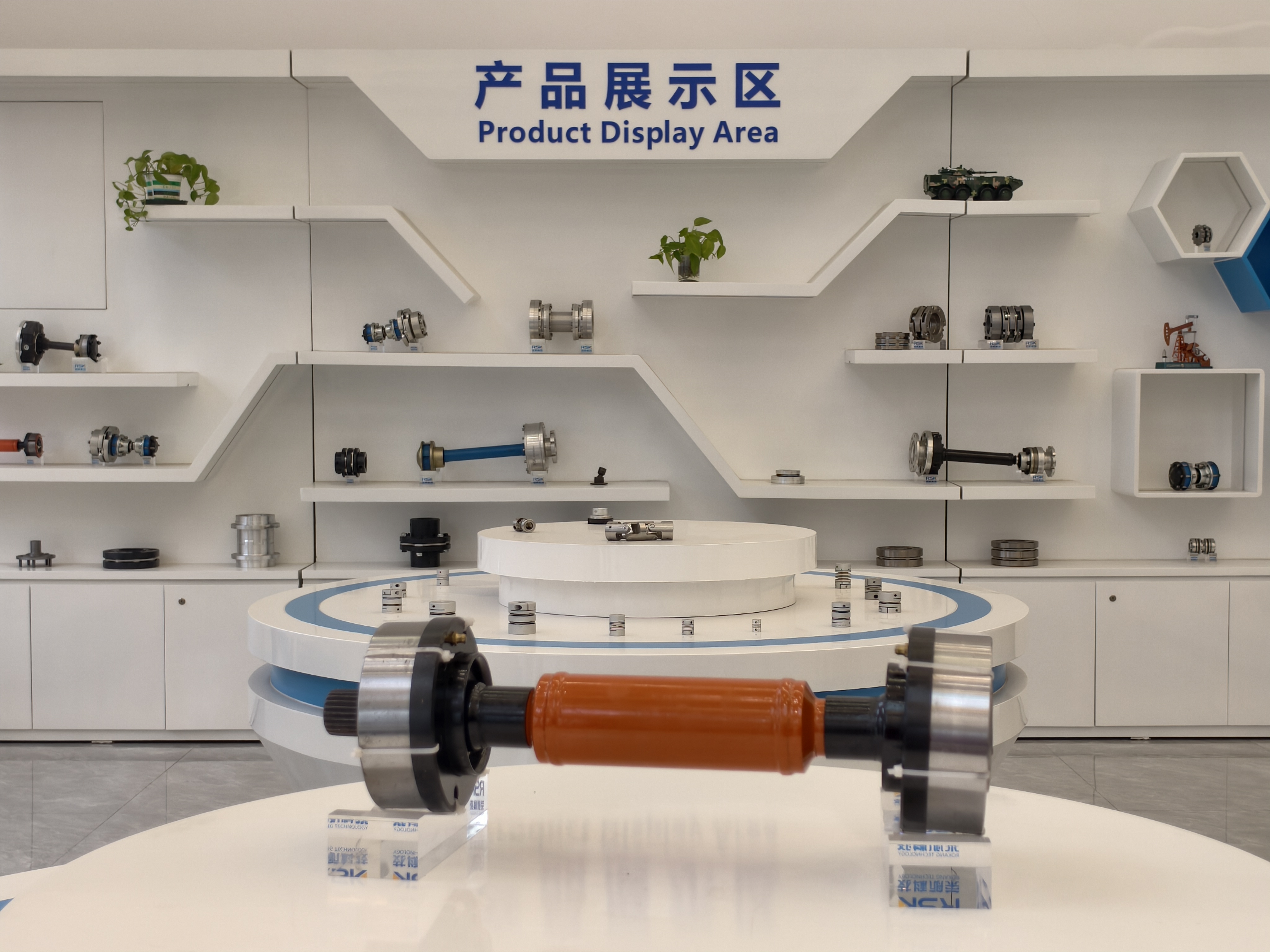

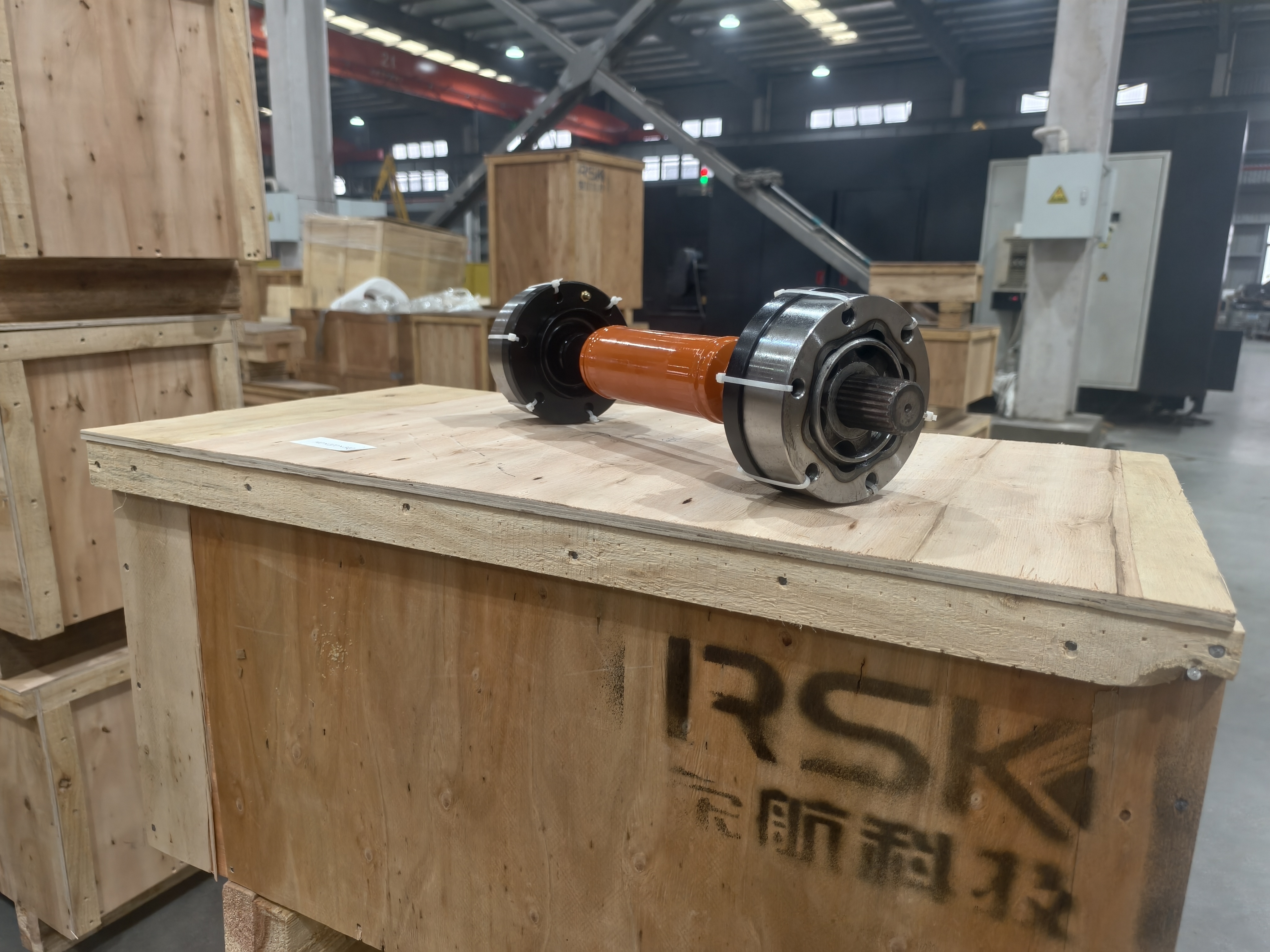

Beschrijf

RSK homokineet (constante snelheidskoppeling met kogelkooi) is een krachtig transmissiecomponent. Wij bieden betrouwbare, kosteneffectieve homokineten. Het structurele ontwerp is nauwkeurig en bestaat voornamelijk uit een buitenring van de kogelkooi, een stervormige binnenring, een kooi en een krachtoverbrengende stalen kogel. De buitenring van de kogelkooi en de stervormige binnenring zijn stevig verbonden met respectievelijk de aandrijf- en aangedreven assen. De middelpunten van de krachtoverbrengende stalen kogels bevinden zich in het vlak dat door het midden van de koppeling gaat en worden in de loopbaan geplaatst die bestaat uit de buitenste bolvormige groeven van de bolvormige buitenring en de buitenste bolvormige groeven van de stervormige binnenring. De middelpunten van de twee bolvormige oppervlakken vallen samen met het middelpunt van de universele koppeling, waardoor de nauwkeurigheid en stabiliteit van de werking wordt gegarandeerd.

Om ervoor te zorgen dat de middelpunten van alle stalen kogels zich altijd op de bissectrice van de hoek tussen de twee asassen bevinden, worden de stalen kogels in termen van het werkingsprincipe in het raam van de kooi geïnstalleerd. Op deze manier kan, wanneer de hoek tussen de aandrijf- en aangedreven assen van de koppeling verandert, het krachtoverbrengingspunt zich op de bissectrice van de hoek blijven bevinden, zodat de snelheid tussen de aandrijf- en aangedreven assen gesynchroniseerd blijft, waardoor een stabiele en efficiënte krachtoverbrenging wordt bereikt.

Dit product heeft uitstekende prestaties op het gebied van slijtvastheid. De belangrijkste componenten zijn gemaakt van slijtvast staal met hoge sterkte en worden verwerkt door geavanceerde processen zoals precisiesmeedwerk en koude extrusie om de stabiliteit van de interne staalstructuur te garanderen en de slijtvastheid van het materiaal aanzienlijk te verbeteren. Tegelijkertijd is het oppervlak speciaal behandeld met anticorrosie om het vermogen van het product om erosie in ruwe omgevingen te weerstaan verder te verbeteren en de levensduur aanzienlijk te verlengen.

Het heeft een breed scala aan toepassingsscenario's, vooral in de automobielsector, de metallurgische sector, de lichte industrie, zware machines en andere industrieën, waar astransmissie onder omstandigheden met grote hellingshoeken en beperkte radiale afmetingen betrouwbare stroomaansluiting- en transmissiegaranties kan bieden voor verschillende soorten mechanische apparatuur.
