Name: RSK-NGCLZ trommeltandkoppeling met remwiel voor kranen en metallurgische machines
Rating: 5 (99 reviews)

Specificatie

Functie: Een compacte, geïntegreerde eenheid die krachtoverbrenging en remmen combineert.
Belangrijkste kenmerk: Bevat een remtrommel op het koppelingslichaam voor directe bevestiging van een standaard remsamenstel.
Toepassing: Ideaal voor aandrijfsystemen in kranen, metallurgische machines en ander zwaar materieel dat ruimtebesparend en snel remmen vereist.

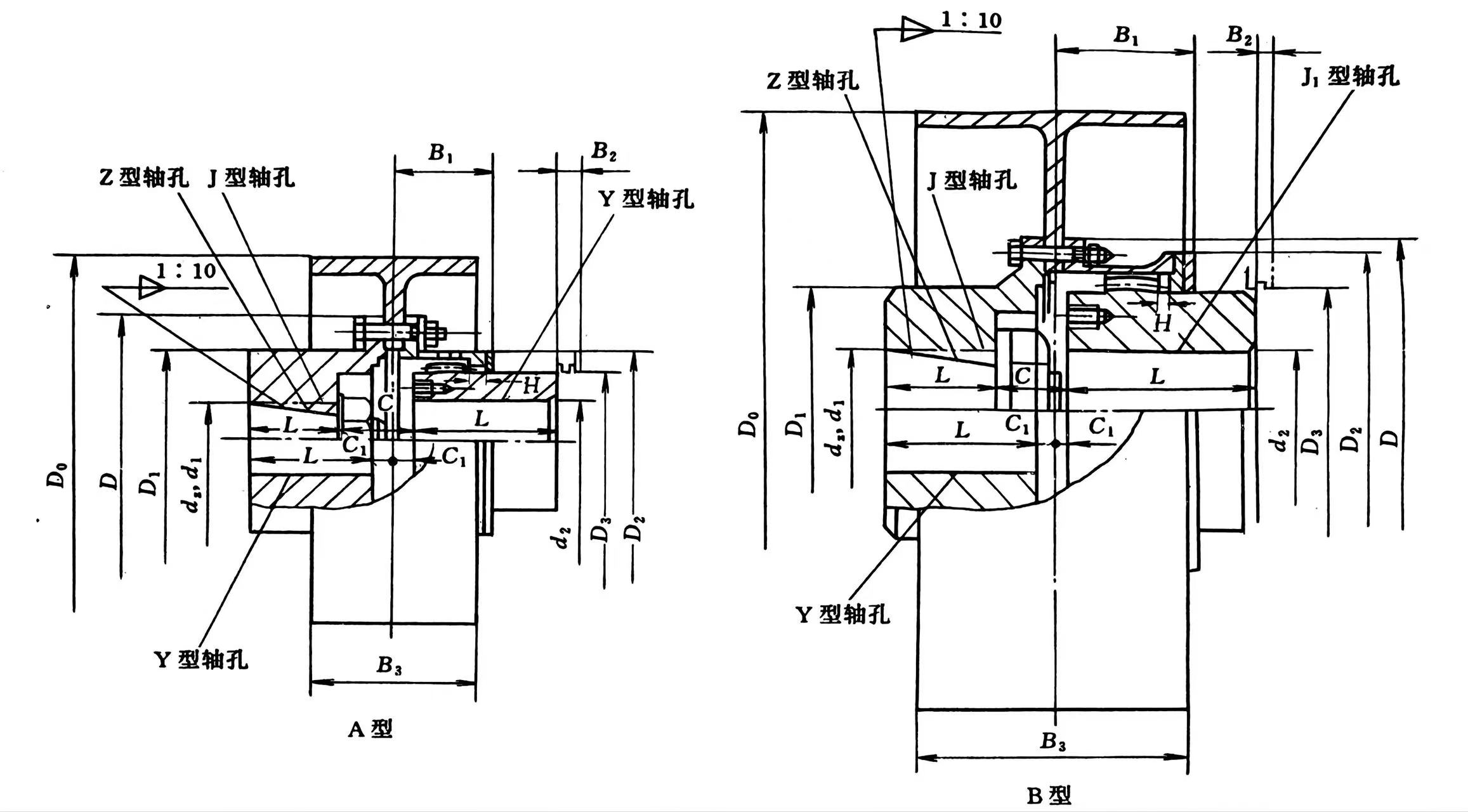

Model	Nominaal Koppel /N·m	Toegestane rotatie Snelheid [n]	Diameter asgat		Schacht gat Lengte L		D₀	D	D₁	D₂	D₃	C	C₁	H	B₁	B₂	B₃	Smeervet Dosering / ml	Gewicht m/kg	Ogenblik Van traagheid I
			d₂	d₁、d₂	Y	J₁,Z
NGCLZ1	355	4000	20~35	20, 22, 24	52	38	160	103	71	71	50	30	8	2	42	38	68	31	7.3	0.071
				25, 28	62	44													7.4	0.072
				30,32,35	82	60													8.4	0.076
NGCLZ2	630	4000	25~42	25, 28	62	44	160	115	83	83	60	39	8	2	48	42	68	42	9.2	0.081
				30,32,35、38	82	60													10.3	0.084
				40,42,45	112	84													10.5	0.088
NGCLZ3	1000	3800	30~42	28	62	44	200	127	95	95	75	39	8	2	49	42	85	65	15.1	0.181
				30,32,35、38	82	60													16.3	0.184
				40,42,45、48、50、55	112	84													18.8	0.193
NGCLZ4	1600	3800	40~55	38	82	60	200	149	116	116	90	46	8	2	53	42	85	83	19.8	0.225
				40,42,45、48、50、55、 56	112	84													23.3	0.242
				60,63,65	142	107													26.8	0.296
NGCLZ5	2800	3000	45~75	40,42,45、48、50、55、 56	112	84	250	167	134	134	105	47	9	2.5	58	42	105	143	33.3	0.596
				60,63,65、70、71、75	142	107													39	0.627
NGCLZ6	4500	3000	50~75	45,48,50,55,56	112	84	250	187	153	153	125	52	9	2.5	59	42	105	143	40	0.72
				60,63,65、70、71、75	142	107													46.4	0.776
				80,85,90	172	132													53.2	0.837
NGCLZ7	6300	2400	60~80	50,55,56	112	84	315 (300)	204	170	170	140	52	9	2.5	63	42	132	179	51.8	1.178
				60,63,65、70、71、75	142	107													59.8	1.254
				80,85,90、95	172	132													68.2	1.348
				100	212	167													79.6	1.479
NGCLZ8	9000	1900	70~95	55,56	112	84	400	230	186	186	155	57	12	3	77	47	168	274	84	3.734
				60,63,65、70、71、75	142	107													93.1	3.86
				80,85,90、95	172	132													104	3.996
				100,110	212	167													117	4.187
NGCLZ9	14000	1500	75~110	60,63,65、70、71、75	142	107	500	256	212	212	180	64	13	3	80	47	210	337	133	9.43
				80,85,90、95	172	132													146	9.663
				100,110、120、125	212	167													164	9.997
				130	252	202													182	10.3
NGCLZ10	20000	1200	80~150	65,70,71,75	142	107	630 (600)	287	239	200	120	65	15	3.5	90	47	265	734	176	28.238
				80,85,90、95	172	132													190	28.509
				100,110、120、125	212	167													209	28.879
				130,140,150	252	202													237	29.248
NGCLZ11	31500	1050	100~170	70,71,75	142	107	710 (700)	325	276	235	134	77	16	3.5	94	47	298	956	257	44.309
				80,85,90、95	172	132													275	44.825
				100,110、120、125	212	167													300	45.53
				130,140,150	252	202													326	46.235
				160、170	302	242													357	47.08
NGCLZ12	45000	1050	100~200	75	142	107	710 (700)	362	313	270	164	94	17	4	104	49	298	1320	306	47.88
				80,85,90、95	172	132													317	48.29
				100,110、120、125	212	167													351	49.52
				130,140,150	252	202													384	50.25
				160,170,180	302	242													425	52.22
				190、200	352	282													464	53.69
NGCLZ13	63000	950	150~220	150	252	202	800	412	350	300	165	88	18	4.5	113	49	335	1600	490	82.7
				160,170,180	302	242													544	84.7
				190,200,220	352	282													596	86.67
NGCLZ14	100000	950	170~220	170、180	302	242	800	462	420	335	209	92	20	5.5	157	63	335	3500	670	99.1
				190,200,220	352	282													736	102.2
				240,250	410	330													785	105.9

Beschrijving

Een tandwielkoppeling is een mechanische connector met een hoog koppel voor niet-collineaire assen, waarbij gebruik wordt gemaakt van interne/externe tandwieltanden in hulzen om kracht over te brengen en tegelijkertijd te compenseren voor hoek-, radiale en axiale verkeerde uitlijning, waardoor deze ideaal is voor zwaar industrieel gebruik zoals staalfabrieken, pompen en transportbanden waar een hoge vermogensdichtheid en betrouwbaarheid cruciaal zijn, hoewel de juiste smering en onderhoud voor een lange levensduur vereist zijn.

Hoe het werkt

Componenten: Op elke as zijn twee naven (met externe tandwieltanden) bevestigd, verbonden door moffen (met interne tandwieltanden).

Compensatie van verkeerde uitlijning: De tandwieltanden maken beweging en buiging mogelijk om hoekige (zijwaartse), radiale (offset) en axiale (eind-tot-eind) verkeerde uitlijning tussen assen aan te pakken.

Koppeltransmissie: Hoog oppervlaktecontact tussen de gekroonde tandwieltanden zorgt voor een efficiënte krachtoverdracht met hoog koppel en uitzonderlijke torsiestijfheid.

Belangrijkste kenmerken en voordelen

Hoog koppel: geschikt voor zeer hoge koppelbelastingen.

Compact: Biedt een hoge vermogen-gewichtsverhouding, passend in krappe ruimtes.

Betrouwbaar: Biedt een lange levensduur met de juiste smering.

Veelzijdig: verkrijgbaar in verschillende configuraties (enkele/dubbele koppeling, stijve/flexibele helften) voor verschillende behoeften.

Toepassingen

Rolaandrijvingen (staal-, papierindustrie)

Pompen, ventilatoren, transportbanden

Apparatuur voor energieopwekking

Onderhoud

Vereist periodieke smering (vet) om de tandwieltanden te beschermen.

Een juiste uitlijning tijdens de installatie is van cruciaal belang voor de betrouwbaarheid en levensduur.
