Specificatie

Het is een eenvoudige en kosteneffectieve koppeling voor toepassingen met een hoog koppel

Slagvastheid, trillingsdemping en aanpassingsvermogen aan variërende belastingen zorgen voor een betere bescherming van apparatuur

Snelle installatie en verwijdering bespaart tijd en moeite

Ultralange levensduur

Eenvoudige structuur en eenvoudig onderhoud

Lage installatievereisten en een grote verscheidenheid aan ontwerpen

De vereiste installatienauwkeurigheid voor spiraalvormige veerroosterkoppelingen is lager dan die voor algemene koppelingen

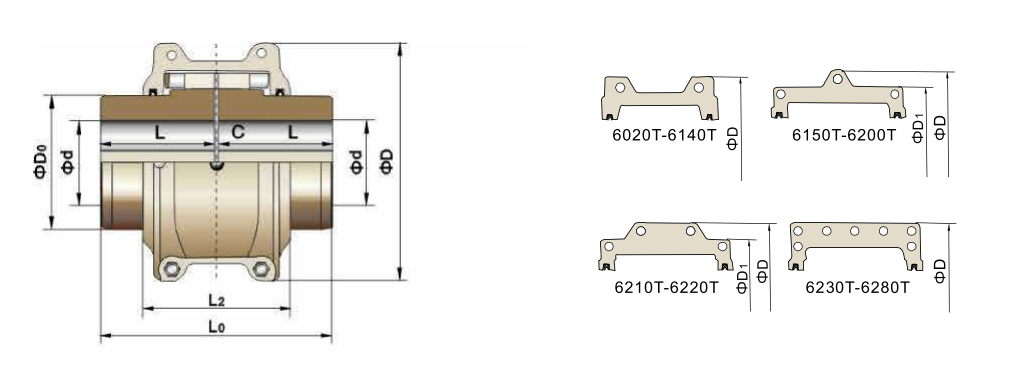

Model	Nominaal koppel/ Tn N.M	Toegestane snelheid/N toerental	Maximaal asgat L mm	Axiale lengte L mm	Lengte L0 mm	L2 mm	D mm	D0 mm	Ruimte C mm	Gewicht (geen gat) kg	TraagheidsmomentI Kg.m2	Olie lading kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Beschrijf

Het is een eenvoudige en kosteneffectieve koppeling voor toepassingen met een hoog koppel.

Jiangsu RSK serpentijnveerroosterkoppeling combineert het hoge koppelvermogen van tandwielkoppelingen met de flexibiliteit van elastische koppelingen, waardoor het een eenvoudiger en idealere optie is onder middelzware tot zware koppelingen. Het snelle demontageontwerp elimineert installatie- en verwijderingsproblemen volledig, waardoor een economischere en betrouwbaardere koppelingsoplossing wordt geboden.

Slagvastheid, trillingsdemping en aanpassingsvermogen aan variërende belastingen zorgen voor een betere bescherming van apparatuur.

De tandoppervlakken van de RSK-kronkelige veerroosterkoppeling zijn samengesteld uit meerdere gebogen oppervlakken, waardoor het contactoppervlak kan variëren afhankelijk van veranderingen in de belasting. Dankzij dit ontwerp is de koppeling beter bestand tegen lasten en variabele belastingen, waardoor een grotere veiligheid wordt gegarandeerd tijdens het opstarten of onder ongelijke belastingsomstandigheden. Bovendien absorbeert de flexibele overbrenging van de veer een aanzienlijke hoeveelheid trillingskrachten. Het dempende effect vermindert impacttrillingen met meer dan 36%, waardoor het een echt schok- en trillingsfilter is voor krachtoverbrengingssystemen.

Snelle installatie en verwijdering bespaart tijd en moeite.

Om de moeilijkheden en inefficiënties bij de installatie en demontage van koppelingen aan te pakken, heeft RSK een gloednieuwe sneldemontagekoppeling ontwikkeld. Het heeft een taps toelopend oppervlak en maakt gebruik van verschillende zeer sterke bouten aan het eindvlak om kracht uit te oefenen, waardoor zowel uitzettings- als verbindingseffecten worden bereikt. Dit ontwerp zorgt voor een vrije passing tijdens de installatie en levert tegelijkertijd de prestaties van een perspassing, waardoor meer dan 70% van de tijd wordt bespaard in vergelijking met traditionele interferentieproducten.

Ultralange levensduur.

De conische veer is vervaardigd uit hoogwaardig gelegeerd staal en ondergaat een strikt warmtebehandelingsproces om superieure stijfheid en flexibiliteit te bereiken. Het veeroppervlak is nauwkeurig gezandstraald om de moleculaire structuur van de oppervlaktelaag te comprimeren, wat resulteert in verbeterde slijtvastheid en langere levensduur.

Eenvoudige structuur en eenvoudig onderhoud.

Lage installatievereisten en een grote verscheidenheid aan ontwerpen.

De vereiste installatienauwkeurigheid voor kronkelige veerroosterkoppelingen is lager dan die voor algemene koppelingen. De veer kan vrij rondzwaaien binnen de tandgroeven van de halve koppelingshuls, waardoor aanzienlijke radiale, hoek- en axiale afwijkingen tussen de twee assen mogelijk zijn. Zolang deze afwijkingen binnen een bepaald bereik blijven, hebben ze geen invloed op de prestaties van de krachtoverbrenging, noch zullen ze lawaai veroorzaken of de levensduur in gevaar brengen.
