Name: RSK Snelle montage en demontage Serpentine veerkoppeling
Rating: 5 (99 reviews)

Specificatie

Het is een eenvoudige en kosteneffectieve koppeling voor toepassingen met een hoog koppel

Slagvastheid, trillingsdemping en aanpassingsvermogen aan variërende belastingen zorgen voor een betere bescherming van apparatuur

Snelle installatie en verwijdering bespaart tijd en moeite

Ultralange levensduur

Eenvoudige structuur en eenvoudig onderhoud

Lage installatievereisten en een grote verscheidenheid aan ontwerpen

De vereiste installatienauwkeurigheid voor kronkelige veerkoppelingen is lager dan die voor algemene koppelingen

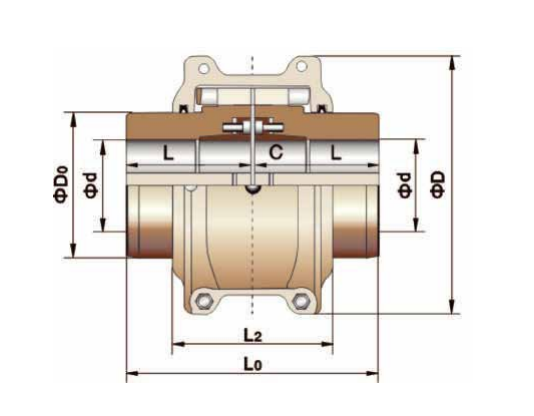

Model	Nominaal koppel/ Tn N.M	Toegestane snelheid/N toerental	Maximaal asgat L mm	Axiale lengte L mm	Lengte L0 mm	L2 mm	D mm	D0 mm	Ruimte C mm	Gewicht (geen gat) kg	TraagheidsmomentI Kg.m ²	Olie lading kg
6080T	2050	3600	55	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	66.68	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	85	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	100	135	275	160	270	160.3	5	57.87	0.2700	0.508
6120T	13700	2025	120	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	145	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	160	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	180	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	200	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	230	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	10300	1100	260	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	13700	1050	300	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	18600	900	340	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	24900	820	360	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	400	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	420	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	450	450	913	650	1100	647.7	13	3643.37	339.00	33.82

6250T	746000	580	460	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	500	500	1013	760	1260	762.0	13	5123.34	711.00	67.24
6270T	1130000	460	520	540	1100	800	1350	--	20	5832.84	932.00	82.35
6280T	1320000	339	550	550	1120	850	1450	--	20	6635.29	1142.00	101.42

Beschrijving

Het is een eenvoudige en kosteneffectieve koppeling voor toepassingen met een hoog koppel.

Jiangsu RSK kronkelige veerkoppeling combineert het hoge koppelvermogen van tandwielkoppelingen met de flexibiliteit van elastische koppelingen, waardoor het een eenvoudiger en idealere optie is onder middelzware tot zware koppelingen. Het snelle demontageontwerp elimineert installatie- en verwijderingsproblemen volledig, waardoor een economischere en betrouwbaardere koppelingsoplossing wordt geboden.

Slagvastheid, trillingsdemping en aanpassingsvermogen aan variërende belastingen zorgen voor een betere bescherming van apparatuur.

De tandoppervlakken van de RSK-kronkelige veerkoppeling zijn samengesteld uit meerdere gebogen oppervlakken, waardoor het contactoppervlak kan variëren afhankelijk van veranderingen in de belasting. Dankzij dit ontwerp is de koppeling beter bestand tegen lasten en variabele belastingen, waardoor een grotere veiligheid wordt gegarandeerd tijdens het opstarten of onder ongelijke belastingsomstandigheden. Bovendien absorbeert de flexibele overbrenging van de veer een aanzienlijke hoeveelheid trillingskrachten. Het dempende effect vermindert impacttrillingen met meer dan 36%, waardoor het een echt schok- en trillingsfilter is voor krachtoverbrengingssystemen.

Snelle installatie en verwijdering bespaart tijd en moeite.

Om de moeilijkheden en inefficiënties bij de installatie en demontage van koppelingen aan te pakken, heeft RSK een gloednieuwe sneldemontagekoppeling ontwikkeld. Het heeft een taps toelopend oppervlak en maakt gebruik van verschillende zeer sterke bouten aan het eindvlak om kracht uit te oefenen, waardoor zowel uitzettings- als verbindingseffecten worden bereikt. Dit ontwerp zorgt voor een vrije passing tijdens de installatie en levert tegelijkertijd de prestaties van een perspassing, waardoor meer dan 70% van de tijd wordt bespaard in vergelijking met traditionele interferentieproducten.

Ultralange levensduur.

De conische veer is vervaardigd uit hoogwaardig gelegeerd staal en ondergaat een strikt warmtebehandelingsproces om superieure stijfheid en flexibiliteit te bereiken. Het veeroppervlak is nauwkeurig gezandstraald om de moleculaire structuur van de oppervlaktelaag te comprimeren, wat resulteert in verbeterde slijtvastheid en langere levensduur.

Eenvoudige structuur en eenvoudig onderhoud.

Lage installatievereisten en een grote verscheidenheid aan ontwerpen.

De vereiste installatienauwkeurigheid voor kronkelige veerkoppelingen is lager dan die voor algemene koppelingen. De veer kan vrij rondzwaaien binnen de tandgroeven van de halve koppelingshuls, waardoor aanzienlijke radiale, hoek- en axiale afwijkingen tussen de twee assen mogelijk zijn. Zolang deze afwijkingen binnen een bepaald bereik blijven, hebben ze geen invloed op de prestaties van de krachtoverbrenging, noch zullen ze lawaai veroorzaken of de levensduur in gevaar brengen.
