Specificatie

Het is een eenvoudige en kosteneffectieve koppeling voor toepassingen met een hoog koppel

Slagvastheid, trillingsdemping en aanpassingsvermogen aan variërende belastingen zorgen voor een betere bescherming van apparatuur

Snelle installatie en verwijdering bespaart tijd en moeite

Ultralange levensduur

Eenvoudige structuur en eenvoudig onderhoud

Lage installatievereisten en een grote verscheidenheid aan ontwerpen

De vereiste installatienauwkeurigheid voor spiraalvormige veerroosterkoppelingen is lager dan die voor algemene koppelingen

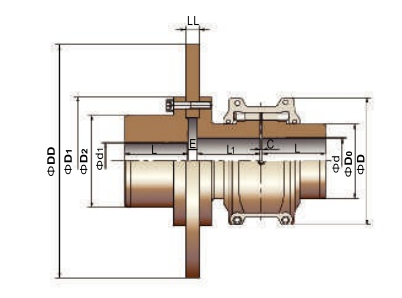

Model	Nominaal koppel/ Tn N.M	Remkoppel Tn N.m	Toegestane snelheid/ N toerental	Maximaal asgat/ d1 mm	Maximaal asgat d mm	Axiale lengte L mm	Onder lengte L1 mm	Buitenafmetingen rembak DD mm	Breedte rembak LL mm	D mm	D2mm	Ruimte C mm	Ruimte E mm	Gewicht (geen gat, geen schijf) kg	Olievulling (kg)
6060T	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070T	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080T	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150T	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160T	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180T	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190T	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200T	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220T	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230T	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240T	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

Beschrijf

Het is een eenvoudige en kosteneffectieve koppeling voor toepassingen met een hoog koppel.

Jiangsu RSK serpentijnveerroosterkoppeling combineert het hoge koppelvermogen van tandwielkoppelingen met de flexibiliteit van elastische koppelingen, waardoor het een eenvoudiger en idealere optie is onder middelzware tot zware koppelingen. Het snelle demontageontwerp elimineert installatie- en verwijderingsproblemen volledig, waardoor een economischere en betrouwbaardere koppelingsoplossing wordt geboden.

Slagvastheid, trillingsdemping en aanpassingsvermogen aan variërende belastingen zorgen voor een betere bescherming van apparatuur.

De tandoppervlakken van de RSK-kronkelige veerroosterkoppeling zijn samengesteld uit meerdere gebogen oppervlakken, waardoor het contactoppervlak kan variëren afhankelijk van veranderingen in de belasting. Dankzij dit ontwerp is de koppeling beter bestand tegen lasten en variabele belastingen, waardoor een grotere veiligheid wordt gegarandeerd tijdens het opstarten of onder ongelijke belastingsomstandigheden. Bovendien absorbeert de flexibele overbrenging van de veer een aanzienlijke hoeveelheid trillingskrachten. Het dempende effect vermindert impacttrillingen met meer dan 36%, waardoor het een echt schok- en trillingsfilter is voor krachtoverbrengingssystemen.

Snelle installatie en verwijdering bespaart tijd en moeite.

Om de moeilijkheden en inefficiënties bij de installatie en demontage van koppelingen aan te pakken, heeft RSK een gloednieuwe sneldemontagekoppeling ontwikkeld. Het heeft een taps toelopend oppervlak en maakt gebruik van verschillende zeer sterke bouten aan het eindvlak om kracht uit te oefenen, waardoor zowel uitzettings- als verbindingseffecten worden bereikt. Dit ontwerp zorgt voor een vrije passing tijdens de installatie en levert tegelijkertijd de prestaties van een perspassing, waardoor meer dan 70% van de tijd wordt bespaard in vergelijking met traditionele interferentieproducten.

Ultralange levensduur.

De conische veer is vervaardigd uit hoogwaardig gelegeerd staal en ondergaat een strikt warmtebehandelingsproces om superieure stijfheid en flexibiliteit te bereiken. Het veeroppervlak is nauwkeurig gezandstraald om de moleculaire structuur van de oppervlaktelaag te comprimeren, wat resulteert in verbeterde slijtvastheid en langere levensduur.

Eenvoudige structuur en eenvoudig onderhoud.

Lage installatievereisten en een grote verscheidenheid aan ontwerpen.

De vereiste installatienauwkeurigheid voor spiraalvormige veerroosterkoppelingen is lager dan die voor algemene koppelingen. De veer kan vrij rondzwaaien binnen de tandgroeven van de halve koppelingshuls, waardoor aanzienlijke radiale, hoek- en axiale afwijkingen tussen de twee assen mogelijk zijn. Zolang deze afwijkingen binnen een bepaald bereik blijven, hebben ze geen invloed op de prestaties van de krachtoverbrenging, noch zullen ze lawaai veroorzaken of de levensduur in gevaar brengen.
