Name: RSK BJD Hoog koppel Booggroefkogelkooi synchrone universele CVJ-koppeling met constante snelheid
Rating: 5 (99 reviews)

Specificatie

Bedrijfshoek=18°

Toegestane uitzetting 士12~±35

Koppeling met flensnaaf

Fundamentele specificaties:

Typ	Diagram	Nominaal koppel (N·m)	Vermoeidheidskoppel (N·m)	Toegestane werkhoek		De expansie Δ	Het traagheidsmoment GD³ J × 10 ^-3 (kg·m²)
				Toegestane werkhoek			L=500	L=1000	Elke 100 meer van de lengte
				In rotatie	In rust		Stevige schacht	Holle schacht	Stevige schacht	Holle schacht
BJ75D	Figuur 1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	Figuur 1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ125D	Figuur 1	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ150D	Figuur 1	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ175D	Figuur 2	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	Figuur 2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	Figuur 2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	Figuur 2	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	Figuur 2	63112	29106	18°	20°	±35	6200	6540	20.2	54

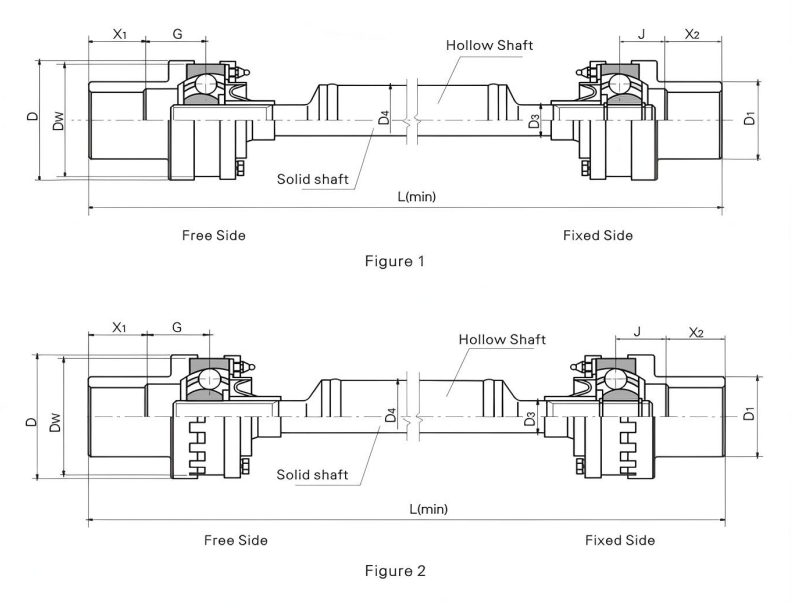

De belangrijkste afmetingen:

Typ	Diagram	dw	D	D1	G	J	Stevige schacht D3	Holle schacht D4	L(min)
Typ	Diagram	dw	D	D1	G	J	Stevige schacht D3	Holle schacht D4	Stevige schacht	Holle schacht
BJ75D	Figuur 1	80	85	55	38	26	22	50	280	640
BJ95D	Figuur 1	95	100	65	50	32	27.5	50	400	710
BJ125D	Figuur 1	125	130	90	62	42	36.75	60	490	840
BJ150D	Figuur 1	146	151	105	72	50	46	76	520	970
BJ175D	Figuur 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	Figuur 2	190	196	140	85	65	60	102	650	1120
BJ225D	Figuur 2	212	218	160	90	70	66	102	720	1140
BJ250D	Figuur 2	230	238	180	100	80	76	140	750	1160
BJ300D	Figuur 2	266.7	273	205	115	90	84	140	830	1190

Opmerkingen:X ₁ ,X ₂ zijn de lengtes van de aseinden die door klanten zijn bepaald.

Het kenmerk en het gebruik

De aanpassing van de installatieafstand en de axiale uitzetting worden gerealiseerd door de glijdende spiebaanpassing in de kruiskoppeling.

het wordt voornamelijk gebruikt voor het aandrijven van de knijprol, de schrobrolafdichtrol, de afwerkspanrol en de knijprol op de metallurgische apparatuur.

Het symboliserende voorbeeld: BJ125D1000

BJ: BJ-type

125: De specificatie is 125

D: D-type

1000: De lengte is 1000

Beschrijving

De universele koppeling met constante snelheid en booggroefkogelkooi is een precisiecomponent die een sleutelrol speelt op het gebied van moderne industriële transmissie. Met zijn uitstekende prestaties en betrouwbare kwaliteit is het een ideale keuze geworden voor veel veeleisende toepassingsscenario's.

De homokineet bestaat hoofdzakelijk uit kerncomponenten zoals de buitenring van de kogelkooi, de stervormige binnenring, de kooi en de stalen kogel voor krachtoverbrenging. De buitenring van de kogelkooi en de stervormige binnenring zijn stevig verbonden met respectievelijk de master- en slave-as. Het midden van de stalen kogel voor krachtoverbrenging bevindt zich in het vlak dat door het midden van de koppeling gaat en wordt in de loopbaan geplaatst die bestaat uit de buitenste bolvormige groeven van de bolvormige buitenring en de buitenste bolvormige groeven van de stervormige binnenring. De middelpunten van de twee bollen vallen precies samen met het middelpunt van de universele koppeling en de stalen kogels zijn in het raam van de kooi geïnstalleerd. Een dergelijk voortreffelijk structureel ontwerp zorgt ervoor dat wanneer de hoek tussen de master- en slave-as van de koppeling verandert, het krachtoverbrengingspunt zich altijd op de bissectrice van de hoek bevindt, waardoor de synchronisatie van de snelheid tussen de master- en slave-as wordt gerealiseerd, wat ook de fundamentele reden is waarom het een synchrone universele koppeling met constante snelheid wordt genoemd.

Qua prestaties kent deze koppeling vele hoogtepunten. De synchronisatie is uitstekend, waardoor het probleem van onstabiele werking van de apparatuur, veroorzaakt door snelheidsverschillen, effectief wordt vermeden. Het heeft sterke buffer- en trillingsreductieprestaties, die het geluid tijdens het transmissieproces aanzienlijk kunnen verminderen en een stillere omgeving voor de werking van de apparatuur kunnen creëren. Bovendien kan het draagvermogen bij dezelfde rotatiediameter en hellingshoek 0,5-1 keer worden vergroot in vergelijking met vergelijkbare producten, die volledig in staat zijn een groot koppel over te brengen. In zowel axiale als radiale richtingen heeft het een grote compensatie, vooral in de axiale richting, wat kan worden bereikt zonder externe spieën, waardoor de algehele structuur van de apparatuur aanzienlijk wordt vereenvoudigd. Bovendien heeft de koppeling ook de voordelen van een nieuwe structuur, een laag gewicht, een goede verwerkbaarheid, enz., wat handig is voor massaproductie en helpt de kosten te verlagen. Tegelijkertijd is het betrouwbaar in gebruik, eenvoudig te monteren en te demonteren, gemakkelijk dagelijks te onderhouden en heeft het een lange levensduur. Of het nu gaat om zware belasting bij lage snelheden of transmissieomstandigheden bij hoge snelheden, hij kan er gemakkelijk mee omgaan.

Synchrone universele koppeling met constante snelheid met hoog koppel en vaste kogelkooi wordt veel gebruikt in vele industrieën zoals de metallurgie, mijnbouw, machinebouw, petrochemie, enz. In grootschalige staalwalsapparatuur in de metallurgische industrie kan het stabiel een groot koppel overbrengen om de efficiëntie en nauwkeurigheid van het staalwalsproces te garanderen; in de graaf- en transportuitrusting van mijnbouwmachines kan het zich aanpassen aan complexe werkomstandigheden om een stabiele en betrouwbare krachtoverbrenging te garanderen; bij de hijs- en graafwerkzaamheden van technische machines biedt het krachtige ondersteuning voor het sterke vermogen van de apparatuur; in grootschalige meng- en transportapparatuur in de petrochemische industrie speelt het een cruciale transmissierol.
