Specificatie

RSK-UL-type bandenkoppeling is een zeer flexibele, onderhoudsvrije flexibele koppeling. Het kernbestanddeel is een bandvormig elastomeer gemaakt van rubber of polyurethaan, dat via bouten is verbonden met twee metalen flenshelften. Het bereikt een aanzienlijke verplaatsingscompensatie en krachtige demping en trillingsdemping door de radiale compressie en schuifvervorming van het elastomeer. Het is geschikt voor transmissietoepassingen met gemiddelde tot lage snelheid, zoals transportbanden, ventilatoren en pompsets die trillingsisolatie en compensatie van verkeerde uitlijning vereisen.

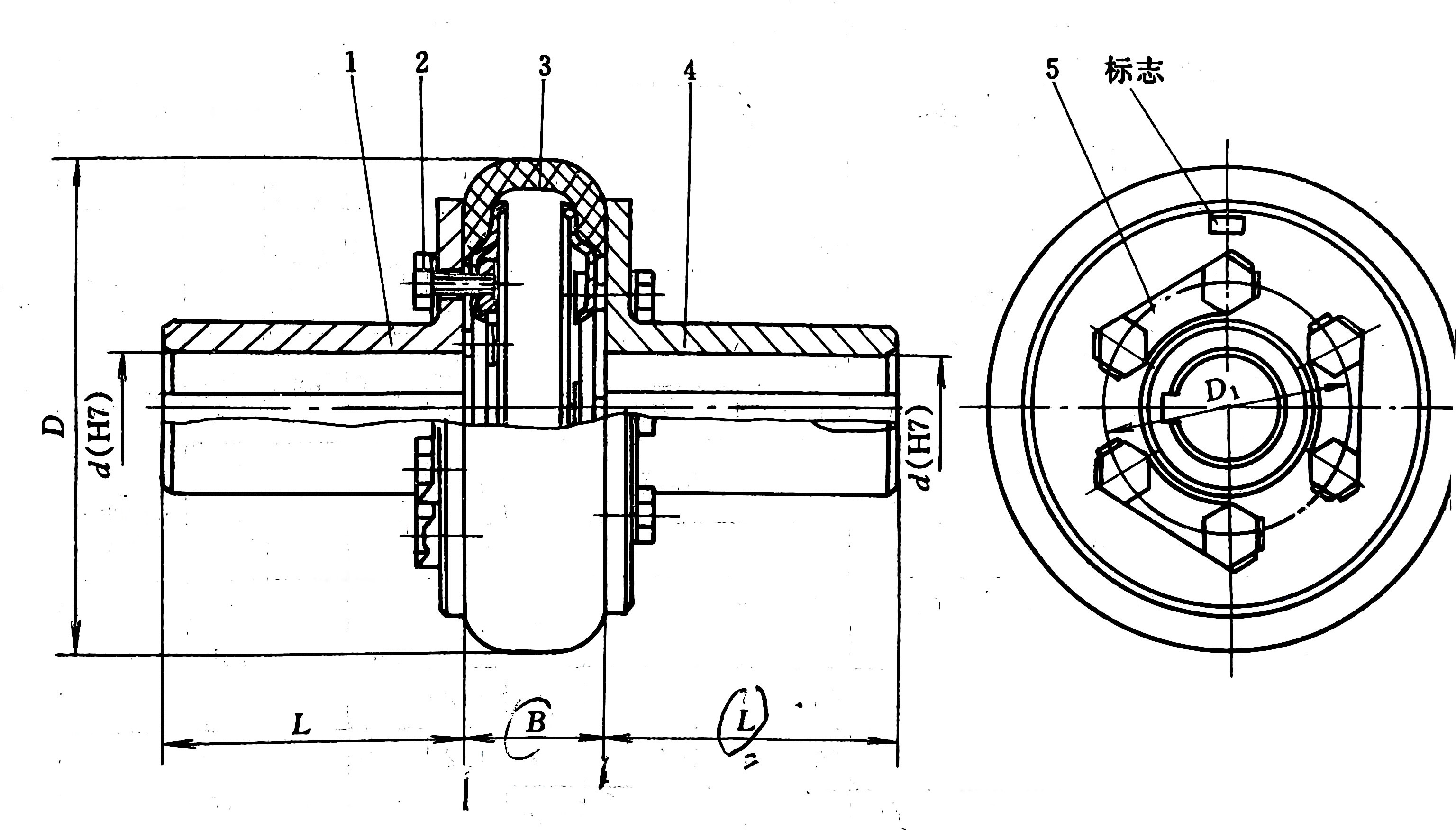

Model	Nominaal koppel /N·m	Ogenblikaan maximum Koppel Tmax /N·m	Toegestaan Roterend Snelheid [n]		Diameter asgat d(H7)		Lengte asgat L		D	B		Moment Van traagheid I	Gewicht m / kg
			Staal	Ijzer	Staal	Ijzer	J、J₁ -vormig	Y-vormig
UL1	10	31.5	5000	3500	11	11	22	25	80	20	42	0.0003	0.7
					12,14	12,14	27	32
					16,18	16	30	42
UL2	25	80		3000	14	14	27	32	100	26	51	0.0008	1.2
					16,18、19	16,18、19	30	42
					20, 22	20	38	52
UL3	63	180	4300		18, 19	18, 19	30	42	120	32	62	0.0022	1.8
					20, 22、24	20, 22	38	52
					25		44
UL4	100	315	4500		20, 22、24	20, 22、24	38	52	140	38	69	0.0044	3
					25, 28	25	44	62
					30		60
UL5	160	500	4000		24	24	38	52	160	45	80	0.0084	4.6
					25, 28	25, 28	44	62
					30,32,35	30	60	82
UL6	250	710	3600	2500	28	28	44	62	180	50	90	0.0164	7.1
					30,32,35、38	30,32,35	60	82
					40		84	112
UL7	315	900	3200		32,35,38	32,35,38	60	82	200	56	104	0.029	10.9
					40,42,45,48	40, 42	84	112
UL8	400	1250	3000	2000	38	38	60	82	220	63	110	0.0448	13
					40,42,45,48、50	40, 42、45	84	112
UL9	630	1800	2800		42,45,48,50,55,56	42,45,48,50,55	84	112	250	71	130	0.0898	20
					60		107
UL10	800	2240	2400	1600	45、48、50、55、56	45、48、50、55、56	84	112	280	80	148	0.1596	30.6
					60,63	60,63	107	142
UL11	1000	2500	2100		50、55、56*	50、55、56*	84	112	320	90	165	0.2792	39
					60,63、65、70、71、75	60,63、65	107	142
UL12	1600	4000	2000		55、56	55、56	84	112	360	100	188	0.5356	59
					60,63、65、70、71、75	60,63、65、70、71、75	107	142
					80,85	80	132	172
UL13	2500	6300	1800		63、65、70、71、75*	63、65、70、71、75*	107	142	400	110	210	0.896	81
					80,85、90、95	80,85、90、95	132	172
UL14	4000	10000	1600	1400	75*	75*	107	142	480	130	254	2.2616	145
					80、85、90、95	80、85、90、95	132	172
					100,110	100,110	167	212
UL15	6300	14000	1200	1120	85、90、95*	90、95	132	172	560	150	300	4.6456	222
					100、110、120、125、	100、110、120、125	167	212
UL16	10000	20000	1000	1000	100、110、120、125	100、110、120、125			630	180	335	8.0924	302
					130、140	130、140	202	252
UL17	16000	31500	900	850			167	212	750	210	405	20.0176	561
							202	252
					160*	160*	242	302
UL18	25000	59000	800	750			202	252	900	250	490	43.053	818
							242	302

Beschrijf

Onze water- en stofdichte bandenkoppeling is ontworpen voor zware werkomgevingen en kan nog steeds stabiel functioneren onder zware omstandigheden zoals vochtigheid en stof. Het maakt gebruik van speciale processen en materialen om effectief te voorkomen dat water en stof binnendringen, ervoor te zorgen dat de interne structuur niet corrodeert en de levensduur aanzienlijk te verlengen.

De koppeling is afhankelijk van de zeer elastische bandring om koppel over te brengen, wat de axiale, radiale en hoekverplaatsing tussen de twee assen uitstekend kan compenseren, en heeft een sterk aanpassingsvermogen aan installatiefouten van apparatuur en asverplaatsing tijdens bedrijf. De uitstekende buffer- en schokabsorptieprestaties kunnen de impact en trillingen van de apparatuur tijdens bedrijf aanzienlijk verminderen, de soepele werking van de apparatuur garanderen, de slijtage van onderdelen verminderen en zo de onderhoudskosten verlagen. Tegelijkertijd kan deze functie ook de stroompiek tijdens de werking van de apparatuur effectief verminderen. Vergeleken met andere koppelingen kan de reductie oplopen tot 50%, wat helpt om energie te besparen en het elektrische systeem te beschermen.

In termen van structureel ontwerp is het eenvoudig en compact, vereist geen smering en vermijdt vervuiling en onderhoudsproblemen veroorzaakt door lekkage van smeermiddel. Dagelijkse montage en demontage en onderhoud zijn eenvoudig en handig. Nadat de hoofdmotoras één keer is uitgelijnd, hoeft de hoofdmotor niet meer te worden verplaatst bij het vervangen van het elastische element. De operatie kan snel worden afgerond, waardoor veel tijd en mankracht wordt bespaard.

Deze koppeling wordt veel gebruikt in de mijnbouw, metallurgie, textiel, waterpomp en andere industrieën, en kan stabiel werken in het temperatuurbereik van -20 ℃ tot 80 ℃. Of het nu gaat om de sterke impactomgeving van mijnbouwapparatuur, de stoffige omgeving van textielwerkplaatsen of de langdurig vochtige werkomgeving van waterpompen, het kan betrouwbare prestaties leveren en een solide garantie bieden voor de efficiënte werking van apparatuur.
