Specificatie

Eigenschap:

Eenvoudige structuur, kosteneffectief

Weinig onderdelen, volwassen productieprocessen, waardoor het kosteneffectief is

Smeermiddelvrij, weinig onderhoud

Geen onderhoud

Goede trillingsdemping en dempingsprestaties

De rubberen/polyurethaan elastische ringen absorberen effectief torsietrillingen en gematigde schokbelastingen, waardoor aandrijfapparatuur zoals motoren en versnellingsbakken worden beschermd

Zowel nylon pinnen als rubberen ringen zijn isolatiematerialen die de stroompaden van de as kunnen onderbreken en elektrische erosie van lagers kunnen voorkomen

Lichtgewicht, laag traagheidsmoment

De lage dichtheid van nylon pinnen minimaliseert hun impact op de start-stopkarakteristieken van de koppeling

Eenvoudige installatie

Positionering via tapeinden maakt relatief ontspannen eisen aan de uitlijning van de installatie mogelijk

Primaire toepassingsgebieden

Verbinding tussen motoren en aangedreven machines in ventilatoren, pompen, luchtcompressoren en andere algemene apparatuur voor vloeistofbehandeling (meest typische toepassing)

Lichte transportbanden, mixers, verpakkingsmachines, landbouwmachines

Kleine tot middelgrote generatorsets, compressorunits

Diverse lichtindustriële, chemische machines waarbij de kosten gevoelig zijn en de bedrijfsomstandigheden mild zijn

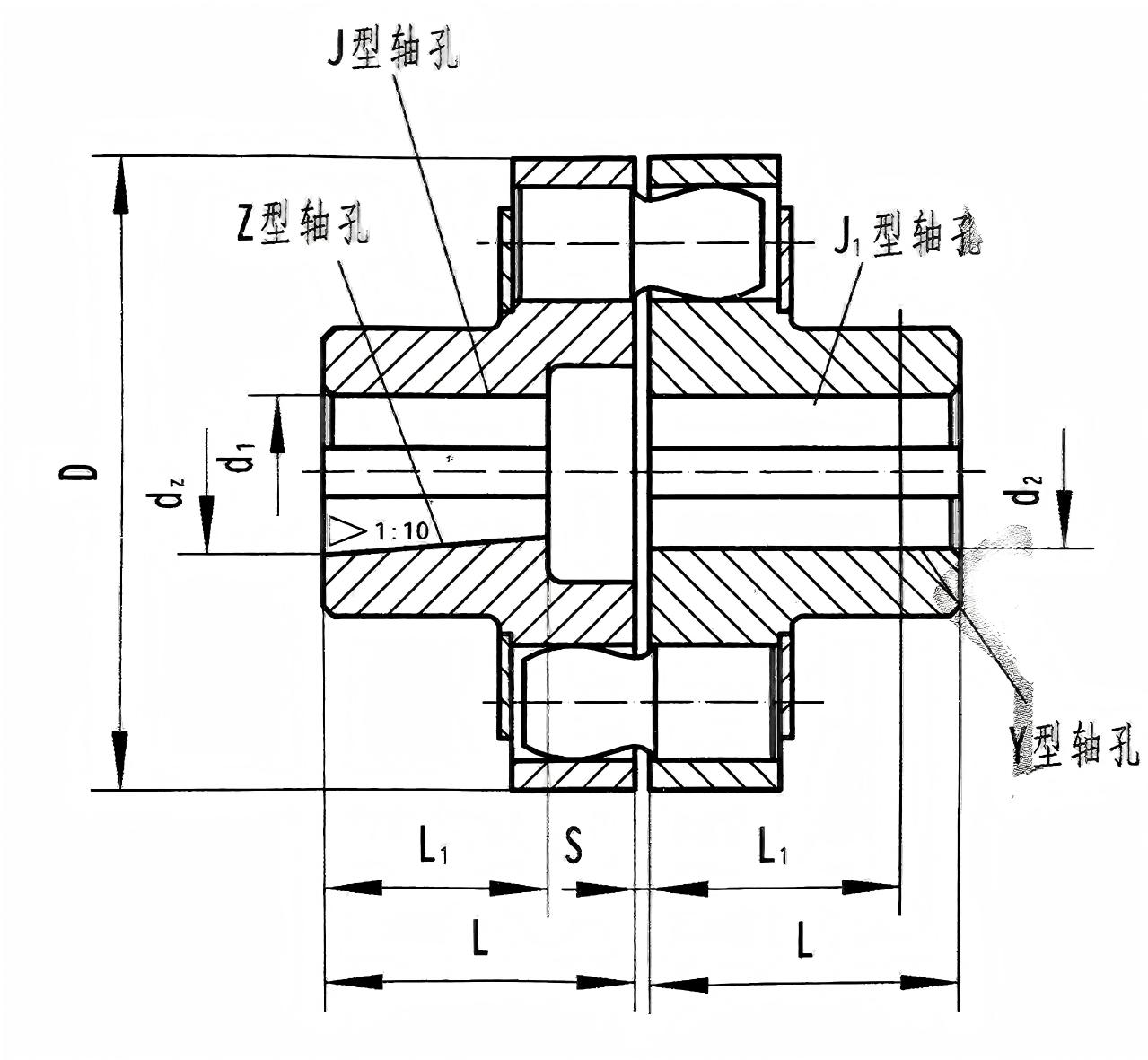

Model	Nominaal Koppel (N·m)	Toegestaan rotatiesnelheid (tpm)	Diameter asgat (mm) d₁、d₂、dz、	Lengte asgat (mm)			D	S	Toegestaan compensatie bedrag			Moment van traagheid ()	gewicht (kg)
				Y-vormig		J, J, Z-vormig			Axiaal	Radiaal	Hoek richting
				L	L₁	L	mm				。
RSK-LX1	250	8500	12,14	32	27	32	90	2.5	±0,5	0.15	≤0°30'	0.002	2
			16,18,19	42	30	42
			20, 22, 24	52	38	52
RSK-LX2	560	6300	20, 22, 24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25, 28	62	44	62
			30,32,35	82	60	82
RSK-LX3	1250	4750	30,32,35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40,42,45,48	112	84	112
RSK-LX4	2500	3870	40,42,45,48 50,55,56	112	84	112	195	3	±1,5	0.15	≤0°30′	0.109	22
			60,63	142	107	142
RSK-LX5	3150	3450	50,55,56	142	107	142	220	3	±1,5	0.15	≤0°30′	0.191	30
			60,63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60,63、65、70 71,75,80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70,71,75	142	107	142	320	4	±2	0.20	≤0°30′	1.314	98
			80,85,90,95	172	132	172
			100,110	212	167	212
RSK-LX8	16000	2120	80,85,90,95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100,110、120、125	212	167	212
RSK-LX9	22400	1850	100,110、120、125	212	167	212	410	5	±2	0.20	≤0°30′	4.386	197
			130、140	252	202	252
RSK-LX10	35500	1600	110,120,125	212	167	212	480	6	±2,5	0.25	≤0°30′	9.760	322
			130,140,150	252	202	252
			160,170,180	302	242	302
RSK-LX11	50000	1400	130,140,150	252	202	252	540	6	±2,5	0.25	≤0°30'	20.05	520
			160,170,180	302	242	302
			190,200,220	352	282	352
RSK-LX12	80000	1220	160,170,180	302	242	302	630	7	±2,5	0.25	≤0°30'	37.71	714
			190,200,220	352	282	352
			240, 250, 260	410	330	-
RSK-LX13	125000	1080	190,200,220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240, 250, 260	410	330	-
			280、300	470	380	-
RSK-LX14	180000	950	240, 250, 260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280,300,320	470	380	-
			340	550	450	-

Beschrijf

Het kernkenmerk van het RSK-lx-type is: de pennen zelf (nyloncomponenten) dienen als primaire dragende delen voor koppel, terwijl de elastische ringen voornamelijk voor demping en compensatie dienen.

Basisstructuur

De structuur is eenvoudig en symmetrisch en bestaat voornamelijk uit de volgende componenten:

Twee halve koppelingen: meestal gemaakt van gietstaal (ZG270-500) of gietijzer (HT250). De pasvlakken zijn voorzien van centreeraansluitingen om de uitlijning van de installatie te garanderen, en een reeks gelijkmatig verdeelde cilindrische gaten rond de omtrek.

Nylon pinnen: Gemaakt van zeer sterk Nylon 6 (PA6) of MC-gegoten nylon, bekend als slijtvast, zelfsmerend, zeer sterk en lichtgewicht. Het zijn de belangrijkste dragende componenten voor koppeloverbrenging.

Elastische ringen: meestal gemaakt van neopreenrubber of polyurethaan. Ze worden over de pennen gemonteerd en zitten tussen de pengaten van de twee halve koppelingen. Hun functie is het bieden van elastische vervorming, het absorberen van trillingen en schokken, en het mogelijk maken van kleine relatieve verplaatsingen.

Borgplaten en bevestigingsmiddelen: Inclusief metalen borgplaten, veerringen, moeren, enz., gebruikt om de penconstructie axiaal vast te zetten en losraken te voorkomen.

Pad van krachtoverbrenging: Koppel → Aandrijvende halve koppeling → Nylon pennen (in compressie) → Elastische ringen (onder afschuifvervorming) → Aangedreven halve koppeling.

Structurele prestaties:

Nylon wordt gebruikt voor elastische componenten, dat een hoge sterkte en slijtvastheid heeft en geschikt is voor corrosieve omgevingen.

Het buitenoppervlak van het stalen remwiel heeft een blusbehandeling ondergaan.

De bedrijfstemperatuur varieert van -20 ℃ tot 70 ℃.

Belangrijkste kenmerken

Eenvoudige structuur, kosteneffectief:

Weinig onderdelen, volwassen productieprocessen, waardoor het een van de meest kosteneffectieve koppelingstypes is.

Smeermiddelvrij, weinig onderhoud:

Bevat geen metalen wrijvingsparen, vereist geen toevoeging van olie of vet tijdens bedrijf, waardoor bijna geen onderhoud nodig is en alleen periodieke inspectie nodig is.

Goede trillingsdemping en dempingsprestaties:

De rubberen/polyurethaan elastische ringen absorberen effectief torsietrillingen en gematigde schokbelastingen, waardoor aandrijfapparatuur zoals motoren en versnellingsbakken worden beschermd.

Beschikt over een aantal compensatiemogelijkheden voor verkeerde uitlijning:

Kan kleine axiale (afhankelijk van de speling tussen pennen en gaten), radiale en hoekafwijkingen (doorgaans hoek ≤ 0,5°) compenseren.

Elektrische isolatie:

Zowel nylon pinnen als rubberen ringen zijn isolatiematerialen die de stroompaden van de as kunnen onderbreken en elektrische erosie van lagers kunnen voorkomen.

Lichtgewicht, laag traagheidsmoment:

De lage dichtheid van nylon pinnen minimaliseert hun impact op de start-stopkarakteristieken van de koppeling.

Eenvoudige installatie:

Positionering via tapeinden maakt relatief ontspannen eisen aan de uitlijning van de installatie mogelijk.

Primaire toepassingsgebieden

Verbinding tussen motoren en aangedreven machines in ventilatoren, pompen, luchtcompressoren en andere algemene vloeistofbehandelingsapparatuur (meest typische toepassing).

Lichte transportbanden, mixers, verpakkingsmachines, landbouwmachines.

Kleine tot middelgrote generatorsets, compressorunits.

Diverse lichtindustriële, chemische machines waar de kosten gevoelig zijn en de bedrijfsomstandigheden mild zijn.
