Name: RSK-BJCF Rokang R&D kogelkooi CV-kruiskoppeling voor industriële apparatuur
Rating: 5 (99 reviews)

Specificatie

Bedrijfshoek≤18

Toegestane uitbreiding ±10~±20

Koppeling met flensnaaf

Fundamentele specificaties:

Typ	Nominaal koppel (N·m)	Vermoeidheidskoppel (N·m)	Toegestane werkhoek		De expansie Δ	Het traagheidsmoment GD³ J × 10⁻⁵ (kg·m²)
			Toegestane werkhoek			L=500	L=1000	Elke 100 meer van de lengte
			In rotatie	In rust		Stevige schacht	Holle schacht	Stevige schacht	Holle schacht
BJ75CF	1520	588	25°	38°	±10	14.8	29.9	0.12	0.96
BJ95CF	2500	1127	25°	38°	±10	32.6	39.4	0.25	0.96
BJ100CF	3724	1420	25°	38°	±10	51.5	65.2	0.32	2.1
BJ125CF	5782	2744	25°	38°	±10	109	122	0.79	2.1
BJ150CF	11564	4704	25°	38°	±15	263	314	1.93	5.2
BJ175CF	15680	6713	25°	38°	±15	469	567	2.80	8.5
BJ200CF	23912	11172	25°	38°	±15	964	1053	5.50	17.8
BJ225CF	29694	14700	25°	38°	±15	1450	1678	7.40	17.8
BJ250CF	42238	20678	25°	38°	±20	2245	2726	12.6	54
BJ300CF	63112	29106	25°	38°	±20	4576	5131	20.2	54

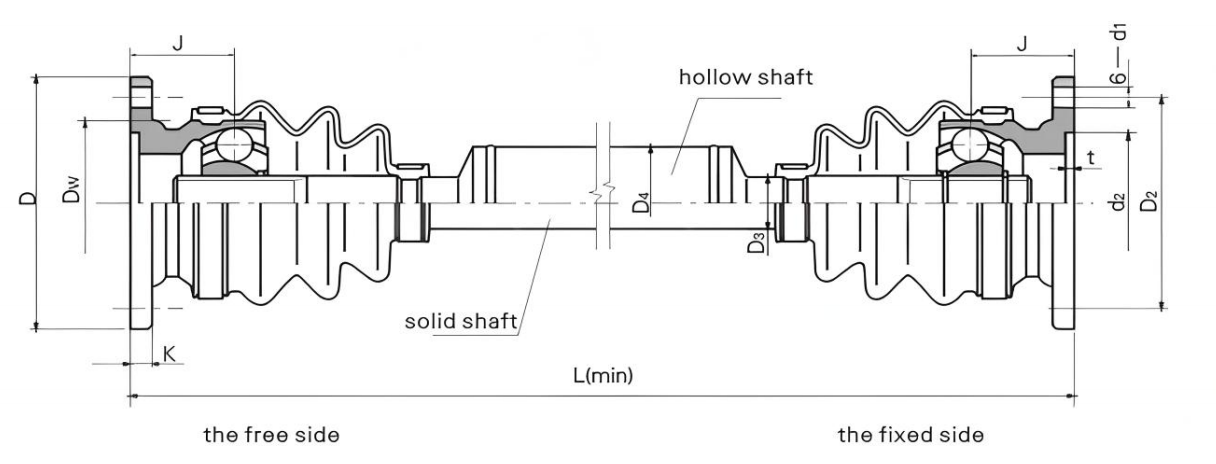

De belangrijkste afmetingen:

Typ	dw	D	Dz	K	t	d1	dz	J	Stevige schacht D3	Holle schacht D4	L(min)
Typ	dw	D	Dz	K	t	d1	dz	J	Stevige schacht D3	Holle schacht D4	Stevige schacht	Holle schacht
BJ75CF	68.5	118	97	8	3	10.5	620 ^0.074	40	22	50	240	545
BJ95CF	84.5	136	110	10	3	12.5	700 ^0.074	46	27.5	50	290	550
BJ100CF	90	154	125	10	3	14.5	800 ^0.087	47	29.75	60	305	550
BJ125CF	112.5	179	150	10	3.5	14.5	1020 ^0.087	55	36.75	60	375	655
BJ150CF	135	192	165.1	12	3.5	14.5	1100 ^0.087	76	46	76	420	785
BJ175CF	158	215	185	15	5	17	125 ^0.10	83	52	89	470	885
BJ200CF	185	250	215	16	5	19	140 ^0.10	95	60	102	540	905
BJ225CF	206	265	228	18	5	21	155 ^0,10	105	66	102	580	905
BJ250CF	230	295	260	20	6	23	160 ^0,10	120	75	140	650	1000
BJ300CF	266.7	355	318	22	6	25	185 ^0,115	140	84	140	715	1000

Het kenmerk en het gebruik

De aanpassing van de installatieafstand en de axiale uitzetting worden gerealiseerd door de glijdende spiebaan in de kruiskoppeling. De toegestane bedieningshoek is groter dan die van het BJ-DF-type.

Het wordt voornamelijk gebruikt voor het aandrijven van de afbuigrol, de knijprol en de wastank op de metallurgische productieapparatuur.

Het symboliserende voorbeeld: BJ125CF1000

BJ: BJ-type

125: De specificatie is 125

CF: CF-type

1000: De lengte is 1000

Beschrijving

Deze Rokang R&D homokineet met kogelkooi is een innovatief product op het gebied van industriële transmissie, ontworpen voor complexe werkomstandigheden.

De unieke afdichtingsstructuur is een van de hoogtepunten van de prestaties. Er wordt gebruik gemaakt van hoogwaardige afdichtingsmaterialen, zoals een samengeperste stofdichte hoes bestaande uit een composiet afdekdoek, een elastische spiraalkiel en een eindaansluitring, die strak aan de buitenkant van de telescopische as zit. Het composiet afdekdoek is cilindrisch, de elastische spiraalkiel versterkt de structuur en de eindring zorgt voor een stabiele installatie. Dit ontwerp kan vreemde deeltjes, stof en waterdamp effectief isoleren, voorkomen dat de telescopische as wordt gecorrodeerd of bekrast tijdens de krimpbeweging, en de levensduur van de koppeling aanzienlijk verbeteren, abnormaal geluid verminderen en de soepelheid van de werking verbeteren, zelfs in zware omgevingen met veel zand- en stofdeeltjes.

In termen van telescopische prestaties bereikt het een efficiënte en stabiele telescopische functie door middel van wetenschappelijk mechanisch structuurontwerp. De hulsas van de koppeling en de telescopische as zijn nauwkeurig op elkaar afgestemd en de telescopische as kan soepel in de hulsas glijden, waardoor wordt voldaan aan de behoeften van veranderingen in de afstand tussen de assen in verschillende werkscenario's en zich aanpast aan mogelijke positieveranderingen tijdens de bediening van de apparatuur.

De koppeling heeft ook uitstekende synchronisatieprestaties, die de snelheidssynchronisatie tussen de master- en slave-assen kunnen garanderen, en de krachtoverbrenging is stabiel en betrouwbaar. In de automobiel-, ruimtevaart-, bouwtechniek-, productie- en andere industrieën kan het, of het nu gaat om de verbinding tussen de motor en de transmissie, of de krachtoverbrenging van zware machines, een sleutelrol spelen en een sterke garantie bieden voor de efficiënte werking van de apparatuur.
