RSK-GIICL gekroonde tandwielkoppeling smal type Uitstekende compensatie van hoek- en radiale verkeerde uitlijning

Neem contact met ons op

VOORV: RSK-GIICLZ Trommeltandwielkoppeling Smal type tussenas voor toepassingen met zware krachtoverbrenging VOLGENDE: Geen volgend artikel

Specificatie
Beschrijf

Specificatie

Uitstekende compensatie van hoek- en radiale uitlijnfouten

Hoog draagvermogen, weinig slijtage, lange levensduur

Automatische uitlijning en zelfcentrerend vermogen

Compacte structuur, transmissie met hoog koppel

Vereist smering en afdichting

Hoge betrouwbaarheid, geschikt voor zware omstandigheden

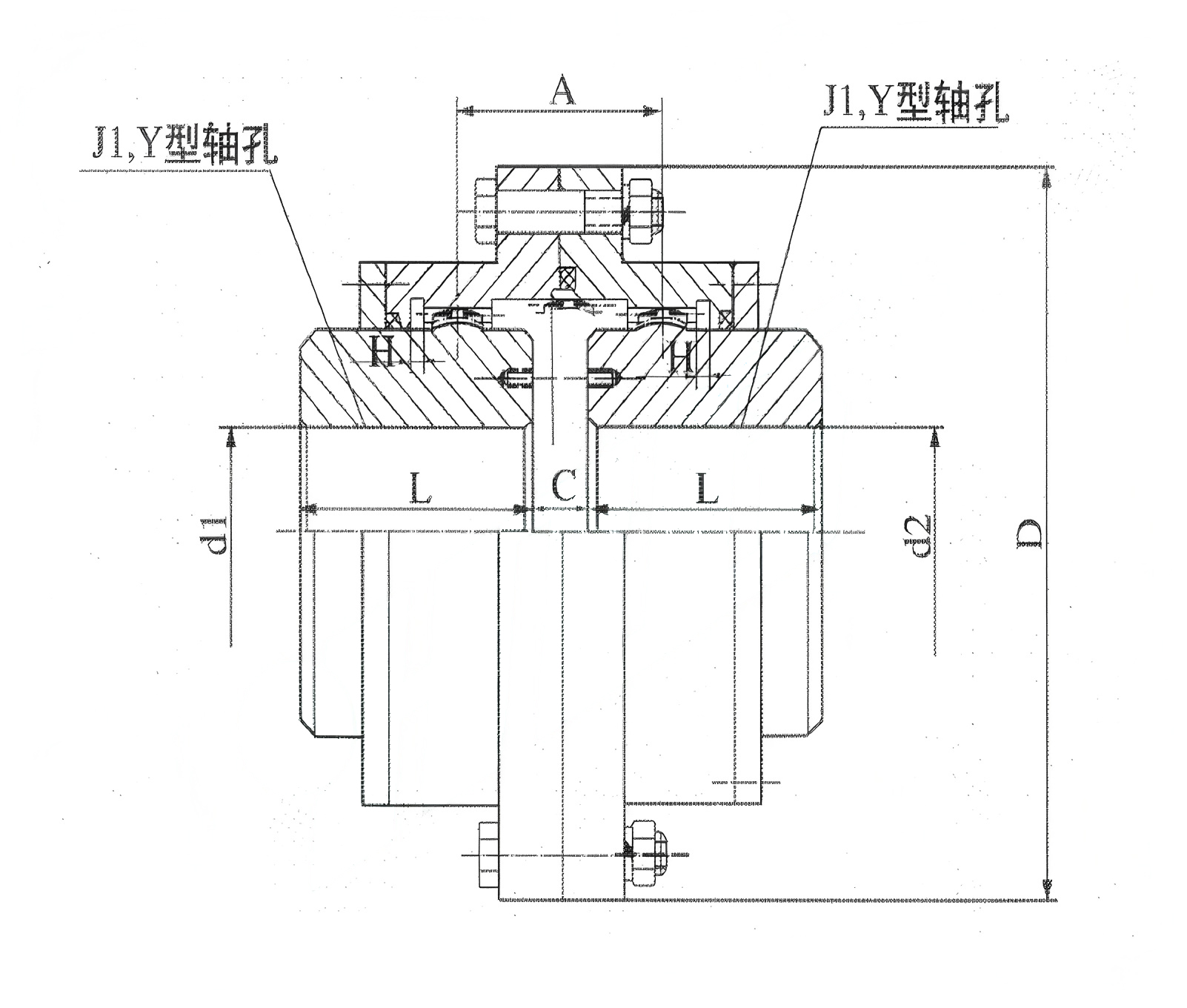

P/N	Nominaal koppel Tn N.m	Axiale boringlengte	Axiale boringdiameter	D	A	C	H	Gewicht (kg)
		Y,J1	d1,d2
		L
GIICL1	355	38-82	14-35	103	36	8	2	5.1
GIICL2	630	38-112	16-45	115	42	8	2	6.2
GIICL3	1000	38-112	22-56	127	44	8	2	8.6
GIICL4	1600	60-142	38-65	149	49	8	2	14.5
GIICL5	2800	84-142	40-75	167	55	10	2.5	19.6
GIICL6	4500	84-172	45-90	187	56	10	2.5	31.2
GIICL7	6300	84-212	50-105	204	60	10	3.5	47.2
GIICL8	9000	84-212	55-115	230	67	10	3.5	47.2
GICL9	14000	107-252	60-135	256	69	12	3	95.8
GIICL10	20000	107-252	65-150	287	78	14	3.5	119
GIICL11	31500	107-302	70-175	325	81	14	3.5	189
GIICL12	15000	107-352	75-200	362	89	16	4	285
GIICL13	63000	202-352	150-225	412	98	18	4.5	360
GIICL14	100000	242-410	170-250	462	172	22	5.5	544
GIICL15	160000	282-470	190-285	512	182	22	5.5	786
GIICL16	224000	282-470	220-320	580	209	28	7	1027
GIICL17	315000	330-550	250-365	644	198	28	7	1532
GIICL18	450000	380-650	280-400	726	272	28	8	2278
GIICL19	630000	380-650	300-470	818	232	32	8	3026
GIICL20	900000	450-800	360-540	928	247	32	10.5	4430
GIICL21	1250000	540-800	400-600	1022	255	40	11.5	6152
GIICL22	1600000	540-800	450-680	1134	262	40	13	7738
GIICL23	2240000	680-800	500-770	1282	299	50	14.5	11553
GIICL24	3150000	680-900	560-880	1428	317	50	16.5	16615
GIICL25	4000000	900-1000	670-1040	1644	325	50	19	27797

Beschrijf

I. Kernvoordelen (vergeleken met tandwielkoppelingen)

Uitstekende compensatie van hoek- en radiale uitlijnfouten

Tonvormig ontwerp: De buitenranden van de externe tanden zijn machinaal bewerkt tot een bolvormige (tonvormige) vorm, wat een grotere speling oplevert.
Effect: Zorgt ervoor dat de interne en externe tanden onder grotere hoeken in elkaar kunnen grijpen en is geschikt voor bepaalde radiale verschuivingen. Normaal gesproken kan de hoekcompensatie 1°30′ bereiken, en de radiale compensatie is aanzienlijk beter dan tandwielkoppelingen. Dit is het meest fundamentele voordeel.

Hoog draagvermogen, weinig slijtage, lange levensduur

Oppervlaktecontact: Bij verkeerde uitlijning behouden tonvormige tanden het oppervlakcontact, waardoor de randbelasting en spanningsconcentratie die gebruikelijk is bij rechte tanden worden vermeden.
Effectieve verdeling van de belasting: De belasting wordt gelijkmatiger verdeeld over de tandbreedte, waardoor de druk per oppervlakte-eenheid wordt verminderd.
Effect: Verhoogt het draagvermogen en de schokbestendigheid van de koppeling aanzienlijk, terwijl de slijtage wordt verminderd en de levensduur wordt verlengd.

Automatische uitlijning en zelfcentrerend vermogen

De bolvormige in elkaar grijpende eigenschap van tonvormige tanden zorgt voor een zekere mate van "zelfaanpassingsvermogen". Het kan zich automatisch aanpassen aan kleine afwijkingen veroorzaakt door installatiefouten of verzakkingen van de fundering, waardoor de lagers van aangesloten apparatuur worden beschermd.

II. Structurele en andere kenmerken

Compacte structuur, transmissie met hoog koppel

Bij dezelfde afmetingen kunnen tandwielkoppelingen met ton een hoger koppel overbrengen, wat een hoge volumetrische efficiëntie oplevert.

Vereist smering en afdichting

Smering: Omdat het een stijve, beweegbare koppeling is, vereisen de tandoppervlakken een goede smering (meestal olie of vet) om slijtage en warmteontwikkeling te minimaliseren.
Afdichting: standaarduitrusting omvat afdichtingen zoals O-ringen of lipafdichtingen om lekkage van smeermiddel en het binnendringen van externe verontreinigingen te voorkomen. De betrouwbaarheid van de afdichting heeft rechtstreeks invloed op de levensduur van de koppeling.

Hoge betrouwbaarheid, geschikt voor zware omstandigheden

Vanwege hun duurzaamheid worden koppelingen van het GIICL-type veel gebruikt in toepassingen waarbij sprake is van continu gebruik, zware belastingen, gemiddelde tot hoge snelheden en lichte uitlijnfouten. Voorbeelden hiervan zijn: metallurgische walserijen, mijnbouwmachines, zware hijsapparatuur, voortstuwingssystemen voor schepen en generatoren.
