Specificatie

De toepassing stelt hoge eisen aan een compacte lay-out, gesynchroniseerd remmen en transmissieprecisie.

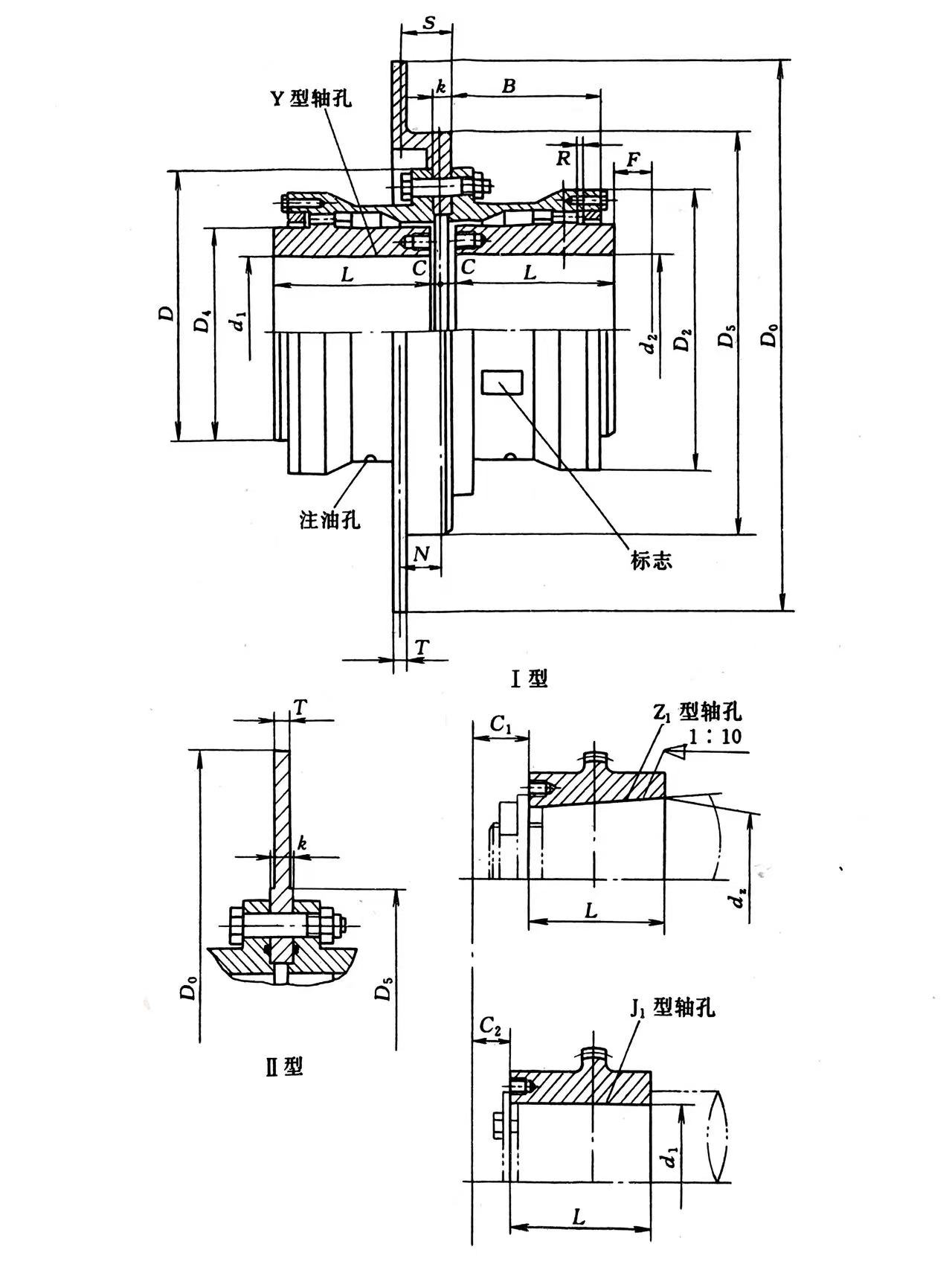

model	Nominaal koppel Tn/N.m	Toegestane snelheid n/r.min-1	Diameter asgat d1\d2	L Lengte asgat L		D0	D	D2	D4	B	F	N	R	C	C1	C2	gewicht m/kg	traagheidsmoment I/kg.m2	Dosering smeervet /ml
				Y	J1,Z1
WGP1	710	4000	12,14	32	--	315	122	98	60	58	30	38	2	30	--	--	5.62	0.0078	0.11
			16,18,19	42										20
			20,22,24	52										10
			25,28	62	44									3	19	18
			30,32,35,38	82	60										23	12
			40,42	112	84										29	12
WGP2	1250	4000	22,24	52	--	315	150	118	77	68	30	38	2.5	20	--	--	9.62	0.022	0.12
			25,28	62										10
			30,32,35,38	82	60									3	23	16
			40,42,45,48,50,55,56	112	84										29
WGP3	2500	3550	22,24	52	--	355	170	140	90	80	30	49	3	33	--	--	16.6	0.047	0.2
			25,28	62										23
			30,32,35,38	82	60									3	23	25
			40,42,45,48,50,55,56	112	84										29	16
			60,63	142	107										36
WGP4	4500	2500	30,32,35,38	82	--	400 450 500	200	160	112	90	30	45	3	13	--	--	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84									3	29	17
			60,63,65,70,71,75	142	107										36
			80	172	132										41
WGP5	7100	2500	30,32,35,38	82	--	400 450 500	225	180	128	100	30	45	4	23	--	--	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84									3	29	29
			60,63,65,70,71,75	142	107										36
			80,85,90	172	132										41
WGP6	10000	2000	32,35,38	82	--	450 500 560 630	245	200	145	112	30	44	4	35	--	--	51.3	0.293	0.65
			40,42,45,48,50,55,56	112										5
			60,63,65,70,71,75	142	107										38	20
			80,85,90,95	172	132										43
			100												48
WGP7	14000	1700	32,35,38	82	--	450 500 560 710	272	230	160	122	30	44	4	45	--	--	68	0.53	0.8
			40,42,45,48,50,55,56	112										15
			60,63,65,70,71,75	142	107									5	38	20
			80,85,90,95	172	132										43
			100.110	212	167										48
WGP8	20000	1700	55,56	112	--	500 560 630 710	290	245	170	136	30	44	5	29	--	--	79	0.71	0.95
			60,63,65,70,71,75	142	107									5	38	34
			80,85,90,95	172	132										43	20
			100.110,120,125	212	167										48
WGP9	25000	1600	65,70,71,75	142	107	560 630 710 800	315	265	190	140	30	58	5	5	38	38	106.5	1.05	1.3
			80,85,90,95	172	132										43	28
			100.110,120,125	212	167										48
			130.140	252	202										53
WGP10	40000	1600	75	142	--	630 710 800	355	300	225	165	30	58	6	28	--	--	159	1.74	1.6
			80,85,90,95	172	132									5	43	38
			100.110,120,125	212	167										48	28
			130.140	252	202										53
			160	302	242										63
WGP11	56000	1400	85,90,95	172	--	710 800 900	412	345	256	180	40	58	6	15	--	--	215	3.67	2
			100.110,120,125	212	167									8	51	32
			130.140,150	252	202										56
			160.170.180	302	242										66
WGP12	80000	1400	120.125	212	167	710 800 900	440	375	288	207	40	58	7	8	51	45	303	6.4	3.4
			130.140,150	252	202										56	32
			160.170.180	302	242										66
			190.200	352	282										76
WGP13	112000	1400	140.150	252	202	800 900	490	425	320	235	50	58	8	8	56	38	391	10.45	4.4
			160.170.180	302	242										66	32
			190.200,220	352	282										76
WGP14	160000	1200	160.170.180	302	242	900 1000	545	462	362	265	50	65	9	10	68	32	523	17.48	6.6
			190.200,220	352	282										78
			240.250.260	410	330										--	10

Beschrijf

Een tandwielkoppeling is een mechanische connector met een hoog koppel voor niet-collineaire assen, waarbij gebruik wordt gemaakt van interne/externe tandwieltanden in hulzen om kracht over te brengen en tegelijkertijd te compenseren voor hoek-, radiale en axiale verkeerde uitlijning, waardoor deze ideaal is voor zwaar industrieel gebruik zoals staalfabrieken, pompen en transportbanden waar een hoge vermogensdichtheid en betrouwbaarheid cruciaal zijn, hoewel de juiste smering en onderhoud voor een lange levensduur vereist zijn.

Hoe het werkt

Componenten: Op elke as zijn twee naven (met externe tandwieltanden) bevestigd, verbonden door moffen (met interne tandwieltanden).

Compensatie van verkeerde uitlijning: De tandwieltanden maken beweging en buiging mogelijk om hoekige (zijwaartse), radiale (offset) en axiale (eind-tot-eind) verkeerde uitlijning tussen assen aan te pakken.

Koppeltransmissie: Hoog oppervlaktecontact tussen de gekroonde tandwieltanden zorgt voor een efficiënte krachtoverdracht met hoog koppel en uitzonderlijke torsiestijfheid.

Belangrijkste kenmerken en voordelen

Hoog koppel: geschikt voor zeer hoge koppelbelastingen.

Compact: Biedt een hoge vermogen-gewichtsverhouding, past in krappe ruimtes.

Betrouwbaar: Biedt een lange levensduur met de juiste smering.

Veelzijdig: verkrijgbaar in verschillende configuraties (enkele/dubbele koppeling, stijve/flexibele helften) voor verschillende behoeften.

Toepassingen

Rolaandrijvingen (staal-, papierindustrie)

Pompen, ventilatoren, transportbanden

Apparatuur voor energieopwekking

Onderhoud

Vereist periodieke smering (vet) om de tandwieltanden te beschermen.

Een juiste uitlijning tijdens de installatie is van cruciaal belang voor de betrouwbaarheid en levensduur.
